Levelflex M FMP45 PROFIBUS PA
"
Endress+Hauser

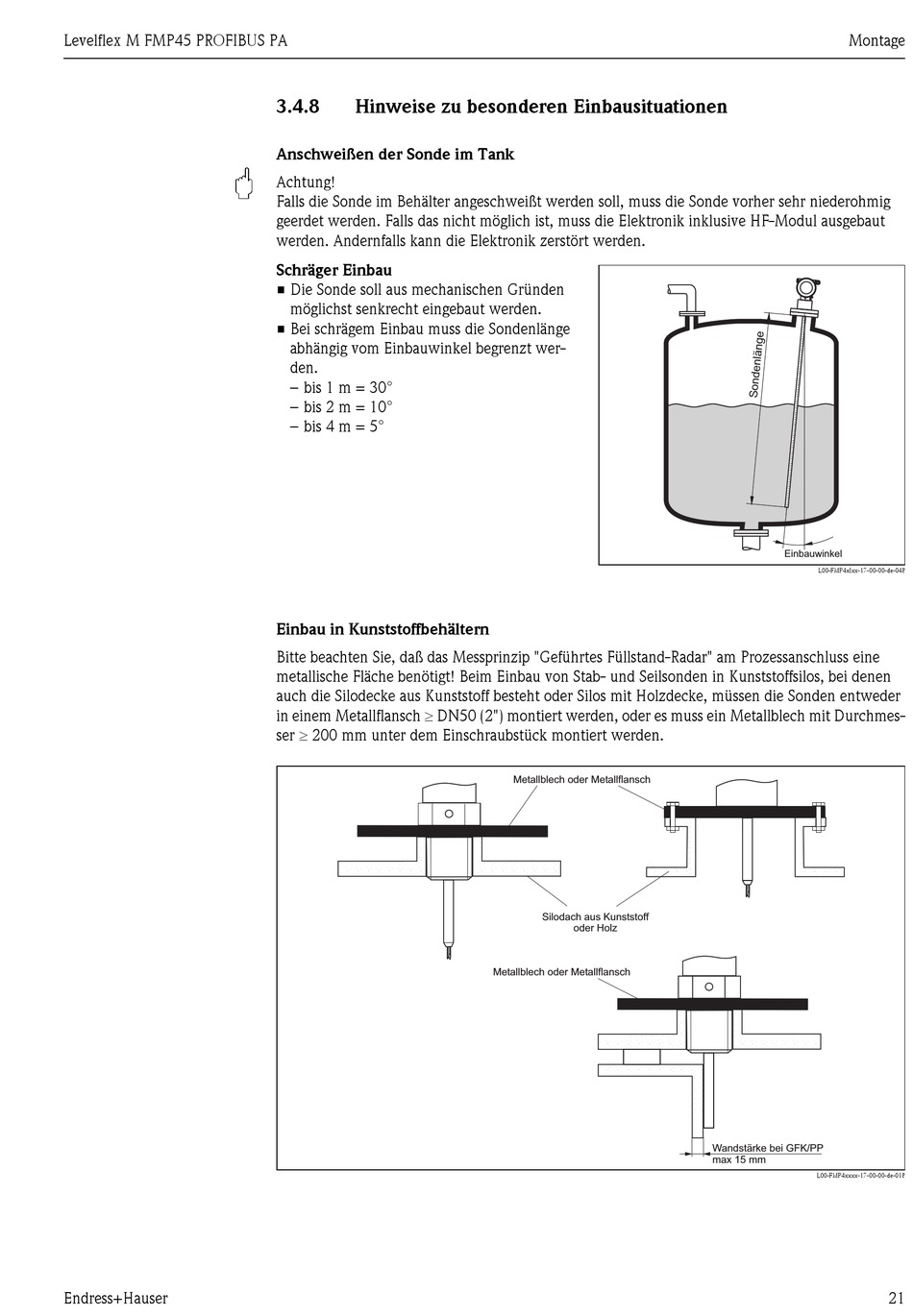

3.4.8
Hinweise zu besonderen Einbausituationen
Anschweißen der Sonde im Tank
Achtung!
Falls die Sonde im Behälter angeschweißt werden soll, muss die Sonde vorher sehr niederohmig
geerdet werden. Falls das nicht möglich ist, muss die Elektronik inklusive HF-Modul ausgebaut
werden. Andernfalls kann die Elektronik zerstört werden.
Schräger Einbau
• Die Sonde soll aus mechanischen Gründen
möglichst senkrecht eingebaut werden.
• Bei schrägem Einbau muss die Sondenlänge
abhängig vom Einbauwinkel begrenzt wer-
den.
– bis 1 m = 30°
– bis 2 m = 10°
– bis 4 m = 5°
Einbau in Kunststoffbehältern
Bitte beachten Sie, daß das Messprinzip "Geführtes Füllstand-Radar" am Prozessanschluss eine
metallische Fläche benötigt! Beim Einbau von Stab- und Seilsonden in Kunststoffsilos, bei denen
auch die Silodecke aus Kunststoff besteht oder Silos mit Holzdecke, müssen die Sonden entweder
in einem Metallflansch ≥ DN50 (2") montiert werden, oder es muss ein Metallblech mit Durchmes-
ser ≥ 200 mm unter dem Einschraubstück montiert werden.
Metallblech oder Metallflansch
Silodach aus Kunststoff
oder Holz
Metallblech oder Metallflansch
Montage
Einbauwinkel
L00-FMP4xIxx-17-00-00-de-048
Wandstärke bei GFK/PP
max 15 mm
L00-FMP4xxxx-17-00-00-de-018
21
