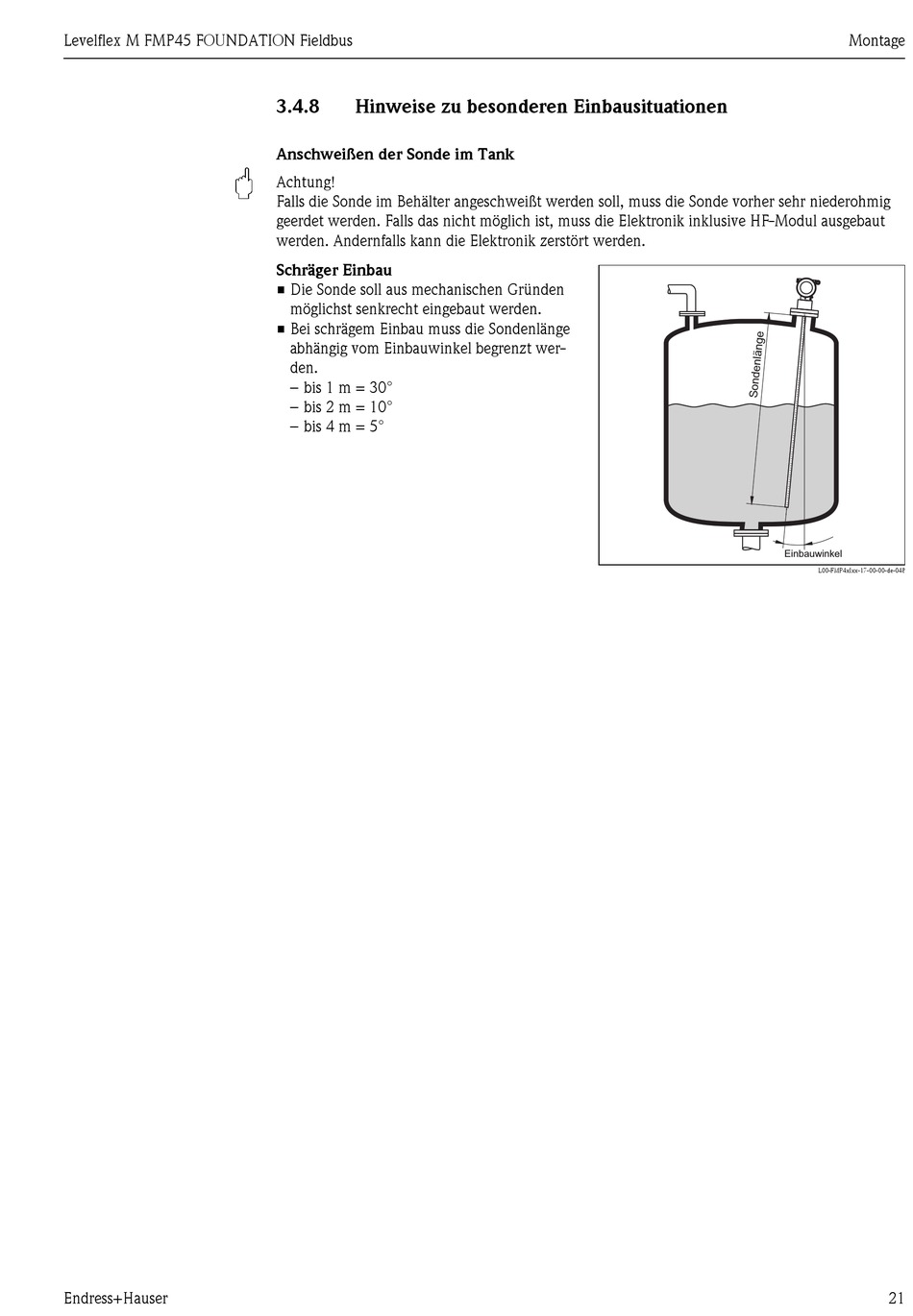

Levelflex M FMP45 FOUNDATION Fieldbus
"
Endress+Hauser
3.4.8
Hinweise zu besonderen Einbausituationen
Anschweißen der Sonde im Tank
Achtung!
Falls die Sonde im Behälter angeschweißt werden soll, muss die Sonde vorher sehr niederohmig
geerdet werden. Falls das nicht möglich ist, muss die Elektronik inklusive HF-Modul ausgebaut
werden. Andernfalls kann die Elektronik zerstört werden.
Schräger Einbau
• Die Sonde soll aus mechanischen Gründen
möglichst senkrecht eingebaut werden.
• Bei schrägem Einbau muss die Sondenlänge
abhängig vom Einbauwinkel begrenzt wer-
den.
– bis 1 m = 30°
– bis 2 m = 10°
– bis 4 m = 5°
Montage
Einbauwinkel
L00-FMP4xIxx-17-00-00-de-048
21
