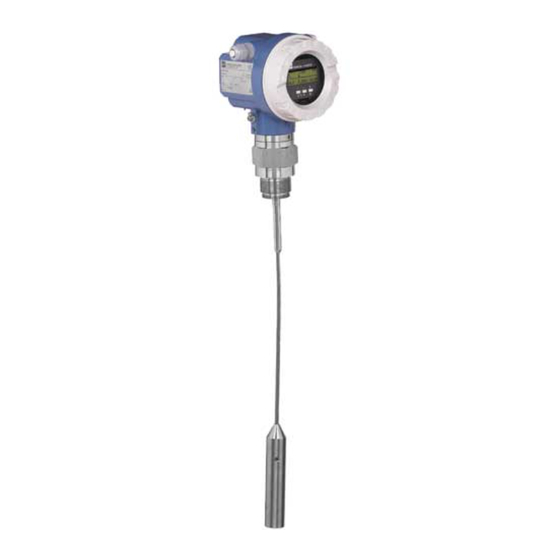

Endress+Hauser Levelflex M FMP40 Kurzanleitung
Geführtes füllstand-radar
Vorschau ausblenden
Andere Handbücher für Levelflex M FMP40:
- Betriebsanleitung (120 Seiten) ,
- Bedienungsanleitung (72 Seiten) ,
- Technische information (72 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Kurzanleitung
Levelflex M FMP40
Geführtes Füllstand-Radar
Diese Anleitung ist eine Kurzanleitung.
Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und der
weiteren Dokumentation auf der mitgelieferten CD-ROM.
Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörende Betriebs-
anleitung.
Die komplette Gerätedokumentation besteht aus:
• der vorliegenden Kurzanleitung
• Zulassungen und Sicherheitszertifikaten
• einer CD-ROM mit:
– den Betriebsanleitungen
– der Technischen Information
KA01039F/00/DE/13.10
71120275
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Levelflex M FMP40
Inhaltszusammenfassung für Endress+Hauser Levelflex M FMP40
- Seite 1 Kurzanleitung Levelflex M FMP40 Geführtes Füllstand-Radar Diese Anleitung ist eine Kurzanleitung. Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und der weiteren Dokumentation auf der mitgelieferten CD-ROM. Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörende Betriebs- anleitung. Die komplette Gerätedokumentation besteht aus: •...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Levelflex M FMP40 PROFIBUS PA Inhaltsverzeichnis 1 Sicherheitshinweise ..........3 1.1 Bestimmungsgemäße Verwendung . -
Seite 3: Sicherheitshinweise
Levelflex M FMP40 PROFIBUS PA Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäße Verwendung Der Levelflex M ist ein kompaktes Füllstandmeßgerät für die kontinuierliche Messung in Schütt- güttern und Flüssigkeiten, Messprinzip: geführtes Füllstand Radar / TDR: Time Domain Reflectometry. Betriebssicherheit und Prozesssicherheit • Während Parametrierung, Prüfung und Wartungsarbeiten am Gerät müssen zur Gewährleis- tung der Betriebssicherheit und Prozesssicherheit alternative überwachende Maßnahmen... -
Seite 4: Sicherheitszeichen
Sicherheitshinweise Levelflex M FMP40 PROFIBUS PA Sicherheitszeichen Symbol Bedeutung Warnung! Deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zu ernsthaften Verletzungen von Personen, zu einem Sicherheitsrisiko oder zur Zerstörung des Gerätes füh- ren. -
Seite 5: Montage
Levelflex M FMP40 PROFIBUS PA Montage Montage Montage auf einen Blick Gehäuse F12/F23 oder T12 1½" SW 60 ¾" SW 50 Achtung! Gerät nur am Einschraubstück einschrauben L00-FMP4xxxx-17-00-00-de-070 Warenannahme, Transport, Lagerung 2.2.1 Warenannahme Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind.Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben. -
Seite 6: Einbau
Montage Levelflex M FMP40 PROFIBUS PA Einbau 2.3.1 Montagewerkzeuge Für die Montage benötigen Sie folgendes Werkzeug: • Werkzeug für die Flanschmontage • Zum Befestigen von Einschraubstücken: 60mm Gabelschlüssel für 1½", 50mm Gabelschlüssel für ¾" • für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm. -
Seite 7: Montage Von Seilsonden
Levelflex M FMP40 PROFIBUS PA Montage 2.3.3 Montage von Seilsonden " Achtung! Bei Gefahr von elektrostatischer Entladung des Produkts muß das Gehäuse geerdet werden, bevor das Sondenseil in das Silo hinuntergelassen wird. Sonde einführen Sondenseil langsam • Sondenseil abwickeln und vorsichtig in abwickeln und vorsichtig das Silo hinunterlassen. -
Seite 8: Einbauhinweise Für Füllstandmessungen In Schüttgütern Und Flüssigkeiten
Montage Levelflex M FMP40 PROFIBUS PA 2.3.5 Einbauhinweise für Füllstandmessungen in Schüttgütern und Flüssigkeiten • Verwenden Sie für Schüttgüter im Normalfall Seilsonden, Stabsonden sind in Schüttgütern nur für kurze Messbereiche bis ca. 2 m geeignet. Dies gilt vor allem für Anwendungen, in denen die Sonde seitlich schräg eingebaut wird und für leichte und gut rieselfähige Schüttgüter. -
Seite 9: Minimaler Abstand B Der Sonde Zur Behälterwand
Levelflex M FMP40 PROFIBUS PA Montage Minimaler Abstand B der Sonde zur Behälterwand: Werkstoff min. Abstand B Metall 100 mm bei glatter Wand Kunststoff 100 mm, min. 300 mm zu metallischen Teilen außerhalb des Tanks Beton 0,5 m, andernfalls reduziert sich der max. mögliche Messbereich Abstand zu vorstehenden Einbauten min. - Seite 10 Montage Levelflex M FMP40 PROFIBUS PA Art der Sondenmontage • Sonden werden mit Verschraubungen oder Flanschen am Prozessanschluss montiert und in den meisten Fällen damit auch befestigt. Falls bei dieser Montage die Gefahr besteht, dass das Sondenende so stark bewegt wird, dass es zeitweise Behälterboden oder -konus berührt, muss die Sonde am unteren Ende gegebenenfalls eingekürzt und fixiert werden.
-
Seite 11: Spezielle Hinweise Für Schüttgüter
Levelflex M FMP40 PROFIBUS PA Montage Abstützung von Sonden gegen Verbiegen • Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m ist eine Abstützung erforderlich (siehe Zeichnung). • Bei GL/ABS Zulassung: Stabsonden ∅ 16 mm ≤ 1 m zulässig, Stabsonden ∅ 6 mm nicht zulässig. -
Seite 12: Einbau In Betonsilos
Montage Levelflex M FMP40 PROFIBUS PA Einbau in Betonsilos Der Einbau zum Beispiel in eine dicke Betondecke sollte bündig mit der Unterkante erfolgen. Alternativ kann die Sonde auch in ein Rohr eingebaut werden, das nicht über die Unterkante der Silodecke hinausragen darf. Das Rohr sollte so kurz wie möglich sein. Einbauvorschläge siehe Abbildung. - Seite 13 Levelflex M FMP40 PROFIBUS PA Montage Die folgenden Diagramme zeigen typische Belastungen bei häufig vorkommenden Schüttgütern als Anhaltswerte. Die Berechnung erfolgte für folgende Bedingungen: • Freihängende Sonde (Sondenende unten nicht fixiert) • Frei fließendes Schüttgut, also Massenfluss. Für Kernfluss ist eine Berechnung nicht möglich.
-
Seite 14: Einbau In Flüssigkeitstanks
Montage Levelflex M FMP40 PROFIBUS PA Da die Zugkräfte auch stark von der Rieselfähigkeit des Füllgutes abhängen, ist bei schwer flie- ßenden Füllgütern und bei Gefähr von Wächtenbildung ein höherer Sicherheitsfaktor notwen- dig. In kritischen Fällen eher 6 mm Seil verwenden, statt 4 mm. - Seite 15 Levelflex M FMP40 PROFIBUS PA Montage Einbau in zylindrisch liegende und ste- hende Tanks • Verwenden Sie bei Messbereichen – bis 4 m: Stab- (1) oder Koaxsonde (2) – bis 10 m: Teilbare Stabsonde – über 10 m: 4 mm-Seilsonde •...
- Seite 16 Montage Levelflex M FMP40 PROFIBUS PA Einbauort • Empfohlener Abstand B Wand-Seilsonde: ~1/6...1/4 des Behälterdurchmessers. • Nicht mittig (2) in metallischen Silos. • Nicht im Befüllstrom (3). • Bitte bestellen Sie die Sonde mit einer Länge, die ca. 30 mm über dem Tankbo- den endet.
-
Seite 17: Gehäuse Drehen
Levelflex M FMP40 PROFIBUS PA Montage 2.3.9 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen, gehen Sie wie folgt vor: •... -
Seite 18: Verdrahtung
Verdrahtung Levelflex M FMP40 PROFIBUS PA Verdrahtung Warnung! Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die entspre- chenden nationalen Normen und Regeln sowie die Sicherheitshinweise oder Installation bzw. Control Drawings und die Inhalte der Betriebsanleitung einzuhalten. " Achtung! Vor dem Anschluss bitte folgendes beachten: •... -
Seite 19: Verdrahtung Im Gehäuse T12
Levelflex M FMP40 PROFIBUS PA Verdrahtung Verdrahtung im Gehäuse T12 Gehäusedeckel (1) abschrauben. Kabel (2) durch die Kabelverschrau- bung (3) einführen. Verwenden Sie geschirmte, verdrillte Zweidrahtleitung. Kabelschirm mit der Erdungsklemme (4) im Anschlussraum verbinden. Anschluss herstellen (siehe Klemmen- belegung). Kabelverschraubung (3) festdrehen. -
Seite 20: Klemmenbelegung
Verdrahtung Levelflex M FMP40 PROFIBUS PA Klemmenbelegung PA- PA+ L00-FMP4xxxx-04-00-00-de-007 Kabelspezifikation PROFIBUS Verwenden Sie immer verdrilltes, abgeschirmtes Zweiaderkabel. Folgende Kabeltypen sind zum Beispiel geeignet: • Siemens 6XV1 830-5BH10 • Kerpen CEL-PE/OSCR/PVC/FRLA FB-02YS(ST)YFL • Belden 3076F Anschluss Messeinheit Erdanschluss Eine gute Erdung an der Erdklemme außen am Gehäuse ist notwendig, um die EMV-Festigkeit zu erreichen. -
Seite 21: Anschluss M12-Stecker
Levelflex M FMP40 PROFIBUS PA Verdrahtung Versorgungsspannung Alle folgenden Spannungen sind Klemmenspannungen direkt am Gerät: Variante Klemmenspannung Standard 9 V...32 V Versorgungsspannung 9 V...32 V Einschaltspannung Für Geräte mit Explosionsschutz-Zertifikat ist der zulässige Spannungsbereich eingeschränkt. Beachten Sie die zugehörigen Sicherheitshinweise (XA). -
Seite 22: Abschirmung/Potentialausgleich
Verdrahtung Levelflex M FMP40 PROFIBUS PA Abschirmung/Potentialausgleich • Optimale Abschirmung gegen Störeinflüsse erzielen Sie, wenn die Abschirmung auf beiden Seiten (im Schaltschrank und am Gerät) angeschlossen ist. Falls Sie in der Anlage mit Poten- tialausgleichsströmen rechnen müssen, Abschirmung nur einseitig erden, vorzugsweise am Transmitter. -
Seite 23: Bedienung
Levelflex M FMP40 PROFIBUS PA Bedienung Bedienung Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, …, 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z. B.: "Grundabgleich", "Sicherheitseinst.", "Ausgang", "Anzeige", etc. -
Seite 24: Anzeige- Und Bedienelemente
Bedienung Levelflex M FMP40 PROFIBUS PA Die dritte Ziffer numeriert die einzelnen Funktionen innerhalb der Funktionsgruppe: → • Grundabgleich • Behälter Eigen. • Medium Eigensch. • Messbedingungen Im folgenden wird die Position immer in Klammern (z. B. "Behälter Eigen." (002)) hinter der beschriebenen Funktion angegeben. -
Seite 25: Anzeigedarstellung
Levelflex M FMP40 PROFIBUS PA Bedienung 4.2.2 Anzeigedarstellung Label Position ENDRESS + HAUSER Symbol Wert Bargraph Einheit – Auswahlliste Funktionsgruppen -> Funktionen HOME F000 F001 F002 F003 F004 ... FG00 FG01 FG02 Hilfetexte FG03 FG04 FG05 Hüllkurven- FG06 darstellung FG07... -
Seite 26: Anzeigesymbole
Bedienung Levelflex M FMP40 PROFIBUS PA 4.2.3 Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole: Symbol Bedeutung ALARM_SYMBOL Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das Symbol blinkt handelt es sich um eine Warnung. -
Seite 27: Geräteadresse
Levelflex M FMP40 PROFIBUS PA Bedienung Geräteadresse 4.3.1 Software-Adressierung Die Software-Adressierung ist wirksam, wenn DIP-Schalter 8 in Position "ON" steht (Werksein- stellung). Der Adressierungs-Vorgang ist beschrieben in Betriebsanleitung BA034S/00/DE. 4.3.2 Hardware-Adressierung T II T II ring ring U 16. U 16. -
Seite 28: Inbetriebnahme
Inbetriebnahme Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Abschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Einbaukontrolle", → ä 17. • Checkliste "Anschlusskontrolle", → ä 22. Messgerät einschalten Wird das Gerät erstmals eingeschaltet, erscheint in einem Abstand von 5 s auf dem Display:... -
Seite 29: Übersicht Grundabgleich
Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Übersicht Grundabgleich Flansch: Referenzpunkt der Messung E = Abgleich Leer (= Nullpunkt) LN = Sondenlänge Einstellung in 005 Einstellung in 033 F = Abgleich Voll (= Spanne) UB = obere Blockdistanz Einstellung in 006 Einstellung in 059 D = Distanz (Abstand Flansch / Füllgut) - Seite 30 Inbetriebnahme Levelflex M FMP40 PROFIBUS PA " Achtung! Zur erfolgreichen Inbetriebnahme ist in den meisten Anwendungen der Grundabgleich ausrei- chend. Der Levelflex ist im Werk auf die bestellte Sondenlänge vorabgeglichen, so dass in den meisten Fällen nur noch die Anwendungsparameter, die automatisch das Gerät an die Messbe- dingungen anpassen, eingegeben werden müssen.
-
Seite 31: Grundabgleich Mit Gerätedisplay
Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Grundabgleich mit Gerätedisplay 5.4.1 Funktion "Messwert" (000) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird der aktuelle Messwert in der gewählten Einheit (siehe Funktion "Kundeneinheit" (042)) angezeigt. Die Zahl der Nachkommastellen kann in der Funktion "Nachkommast."... -
Seite 32: Funktion "Medium Eigensch."
Inbetriebnahme Levelflex M FMP40 PROFIBUS PA Hinweis! Bei der Auswahl "Alu-Behälter" kalibriert sich das Gerät in Abhängigkeit von den Mediumsein- genschaften bei der ersten Befüllung selbständig. Es können daher zur Beginn der ersten Befül- lung Steigungsfehler auftreten. Kunststoff Beh Die Auswahl "Kunststoff Beh"(älter) ist bei Einbau von Sonden in Holz- bzw. Kunststoffbehäl- ter ohne metallische Fläche am Prozessanschluss (siehe Einbau in Kunststoffbehälter) zu wäh-... - Seite 33 Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Messbereich ε Medien- DK ( Typische Schüttgüter Typische Flüssigkeiten metallisch PA-beschich- gruppe blanke Sonden tete Seilsonden – verflüssigte Gase, z.B. N 4 m, nur Koax- 1,4...1,6 — sonde – Kunststoffgranulat – Flüssiggas, z.B. Propan –...
-
Seite 34: Funktion "Messbedingungen"
Inbetriebnahme Levelflex M FMP40 PROFIBUS PA 5.4.5 Funktion "Messbedingungen" (004) ⇒ ENDRESS + HAUSER – Mit dieser Funktion passen Sie die Reaktion des Gerätes an die Füllgeschwindigkeit im Behälter an. Die Einstellung hat Einfluss auf ein intelligentes Filter. Auswahl: • Standard •... -
Seite 35: Funktion "Sondenlänge"
Levelflex M FMP40 PROFIBUS PA Inbetriebnahme 5.4.7 Funktion "Sondenlänge" (031) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie ob die Sondenlänge nach dem Werksabgleich geändert wurde. Nur dann ist eine Eingabe bzw. Korrektur der Sondenlänge notwendig. Auswahl: • nicht geändert •... -
Seite 36: Funktion "Länge Bestimmen"
Inbetriebnahme Levelflex M FMP40 PROFIBUS PA 5.4.10 Funktion "Länge bestimmen" (034) ⇒ ENDRESS + HAUSER – Mit dieser Funktion kann die Sondenlänge automatisch bestimmt werden. Je nach den Einbaubedingungen kann die automatisch bestimmte Sondenlänge größer sein als die tatsächliche Sondenlänge (typisch 20...30 mm länger). Dies hat keinen Einfluss auf die Mess- genauigkeit. -
Seite 37: Funktion "Abgleich Voll"
Levelflex M FMP40 PROFIBUS PA Inbetriebnahme 5.4.12 Funktion "Abgleich voll" (006) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Abstand vom minimalen Füllstand bis zum maximalen Füll- stand (= Spanne) ein. 100% F = Abgleich Voll (= Spanne) F max = E –... -
Seite 38: Funktion "Distanz Prüfen"
Inbetriebnahme Levelflex M FMP40 PROFIBUS PA 5.4.14 Funktion "Distanz prüfen" (051) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird die Ausblendung von Störechos eingeleitet. Dazu muss die gemessene Distanz mit dem tatsächlichen Abstand der Füllgutoberfläche verglichen werden. Es gibt fol- gende Auswahlmöglichkeiten:... -
Seite 39: Funktion "Bereich Ausblend"
Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Dist. zu klein • es wird derzeit ein Störecho ausgewertet • eine Ausblendung wird deshalb einschliesslich des derzeit gemessenen Echos ausgeführt • der auszublendende Bereich wird in der Funktion "Bereich Ausblend" (052) vorgeschlagen Dist. zu gross •... -
Seite 40: Funktion "Starte Ausblend."
Inbetriebnahme Levelflex M FMP40 PROFIBUS PA 5.4.16 Funktion "Starte Ausblend." (053) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird die Störechoausblendung bis zum in "Bereich Ausblend" (052) ein- gegeben Abstand durchgeführt. Auswahl: • aus: es wird keine Ausblendung durchgeführt •... -
Seite 41: Blockdistanz
Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Blockdistanz Funktion "Blockd. Oben" (059) ⇒ ENDRESS + HAUSER – Die obere Blockdistanz ist für Stabsonden, sowie für Seilsonden bis 8 m Länge werkseitig auf 0,2 m eingestellt. Bei Seilsonden mit Längen über 8m, sind als obere Blockdistanz 2,5 % der Sondenlänge eingestellt. - Seite 42 Inbetriebnahme Levelflex M FMP40 PROFIBUS PA Messabweichung Typische Angaben unter Referenzbedingungen: DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne. Ausgang: digital analog Summe aus Nichtlinearität, Nicht- Messbereich: ± 0,06 % wiederholbarkeit und Hysterese – bis 10 m: ±3 mm –...
-
Seite 43: Hüllkurve Mit Gerätedisplay
Levelflex M FMP40 PROFIBUS PA Inbetriebnahme L00-FMP4xxxx-14-00-06-xx-001 Hüllkurve mit Gerätedisplay Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (Funktionsgruppe "Hüllkurve" (0E)). 5.6.1 Funktion "Darstellungsart" (0E1) Hier kann ausgewählt werden welche Informationen auf dem Display angezeigt werden: •... -
Seite 44: Funktion "Kurve Lesen" (0E2)
Inbetriebnahme Levelflex M FMP40 PROFIBUS PA 5.6.2 Funktion "Kurve lesen" (0E2) Diese Funktion bestimmt ob die Hüllkurve als • einzelne Kurve oder • zyklisch gelesen wird. ⇒ ENDRESS + HAUSER – Hinweis! Ist die zyklische Hüllkurvendarstellung auf dem Display aktiv, erfolgt die Messwertaktualisie- rung in einer langsameren Zykluszeit. - Seite 45 Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Endress+Hauser...
- Seite 46 Inbetriebnahme Levelflex M FMP40 PROFIBUS PA Endress+Hauser...
- Seite 47 Levelflex M FMP40 PROFIBUS PA Inbetriebnahme Endress+Hauser...
