Levelflex M FMP40
Endress+Hauser

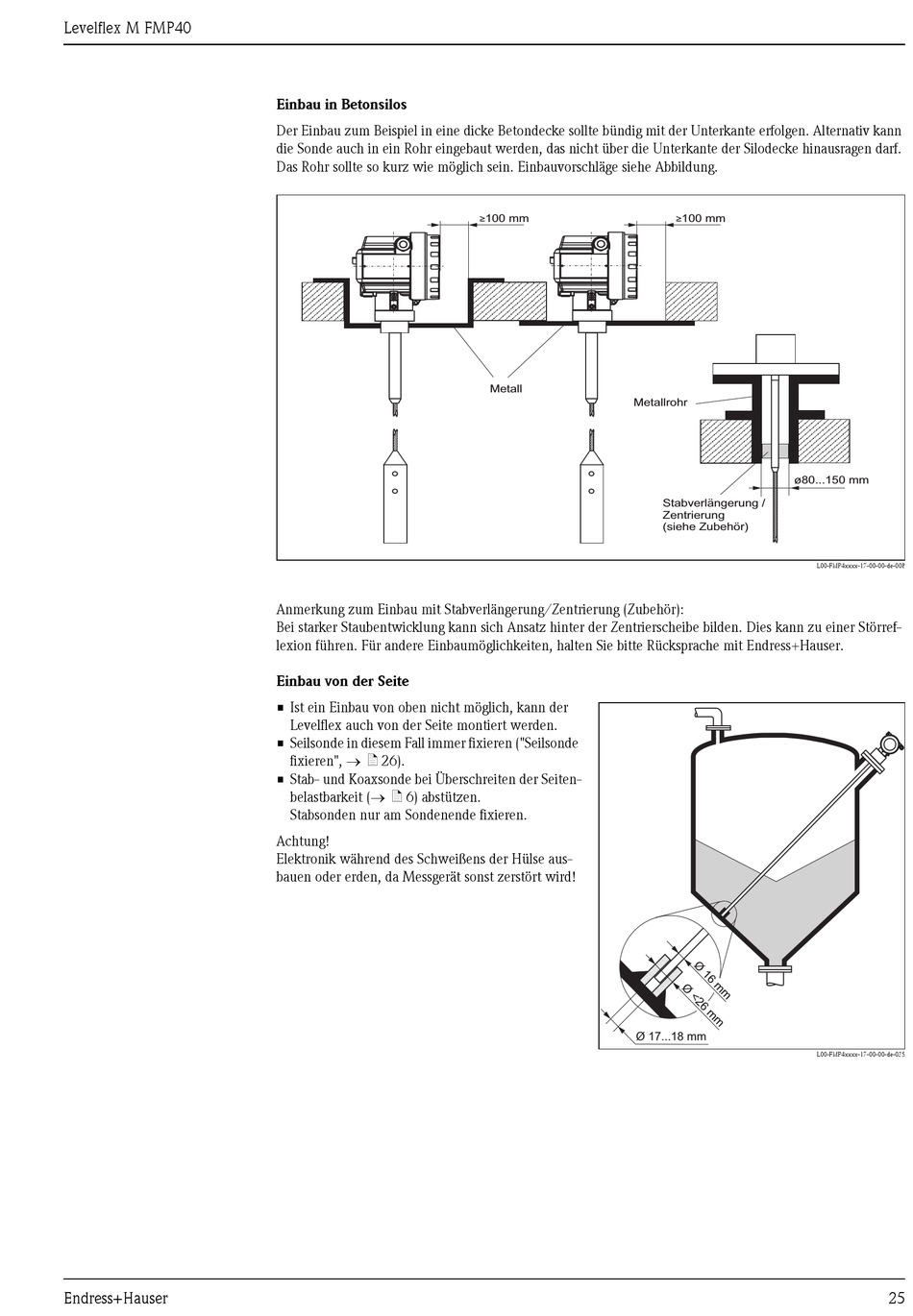

Einbau in Betonsilos
Der Einbau zum Beispiel in eine dicke Betondecke sollte bündig mit der Unterkante erfolgen. Alternativ kann
die Sonde auch in ein Rohr eingebaut werden, das nicht über die Unterkante der Silodecke hinausragen darf.
Das Rohr sollte so kurz wie möglich sein. Einbauvorschläge siehe Abbildung.
Anmerkung zum Einbau mit Stabverlängerung/Zentrierung (Zubehör):
Bei starker Staubentwicklung kann sich Ansatz hinter der Zentrierscheibe bilden. Dies kann zu einer Störref-
lexion führen. Für andere Einbaumöglichkeiten, halten Sie bitte Rücksprache mit Endress+Hauser.
Einbau von der Seite
• Ist ein Einbau von oben nicht möglich, kann der
Levelflex auch von der Seite montiert werden.
• Seilsonde in diesem Fall immer fixieren ("Seilsonde
fixieren", → ä 26).
• Stab- und Koaxsonde bei Überschreiten der Seiten-
belastbarkeit (→ ä 6) abstützen.
Stabsonden nur am Sondenende fixieren.
Achtung!
Elektronik während des Schweißens der Hülse aus-
bauen oder erden, da Messgerät sonst zerstört wird!
≥
100 mm
Metall
Metallrohr
≥
100 mm
ø80...150 mm
Stabverlängerung /
Zentrierung
(siehe Zubehör)
L00-FMP4xxxx-17-00-00-de-008
L00-FMP4xxxx-17-00-00-de-035
