Levelflex M FMP40
Endress+Hauser
Elektronik Variante Trennschicht
Das Gerät mit der Elektronik Variante Trennschicht ermöglicht die gleichzeitige Messung des Gesamtfüllstan-
des und des Trennschicht-Füllstandes. Die Ausgabe der daraus resultierenden Prozessvariablen erfolgt mittels
der dynamischen Variablen des HART-Protokolls. Die Prozessvariablen können flexibel den dynamischen Vari-
ablen (Primary, secondary, tertiary, quaternary value) zugeordnet werden.
Dynamische Variablen Mögliche Zuordnung der Prozessvariablen
des HART-Protokolls
Primary Value • Trennschicht
• Gesamtfüllstand
• Dicke der oberen Schicht
Secondary Value • Trennschicht
• Gesamtfüllstand
• Dicke der oberen Schicht
Tertiary Value • Trennschicht
• Gesamtfüllstand
• Dicke der oberen Schicht
• Amplitude des Gesamtfüllstand-Signals
th
Quaternary (4 ) Value Amplitude des Trennschichtfüllstand-Signals
Verwendung des HART-Loop-Converters HMX50
Die dynamischen Variablen des HART Protokolls können mit Hilfe des HART Loop Converters HMX50 in ein-
zelne 4...20mA Stränge entkoppelt werden. Die Zuordnung der Variablen zum Stromausgang und die Zuord-
nung der Messbereiche der einzelnen Parameter erfolgt im HMX50.
Levelflex M
HART
Hilfsenergie

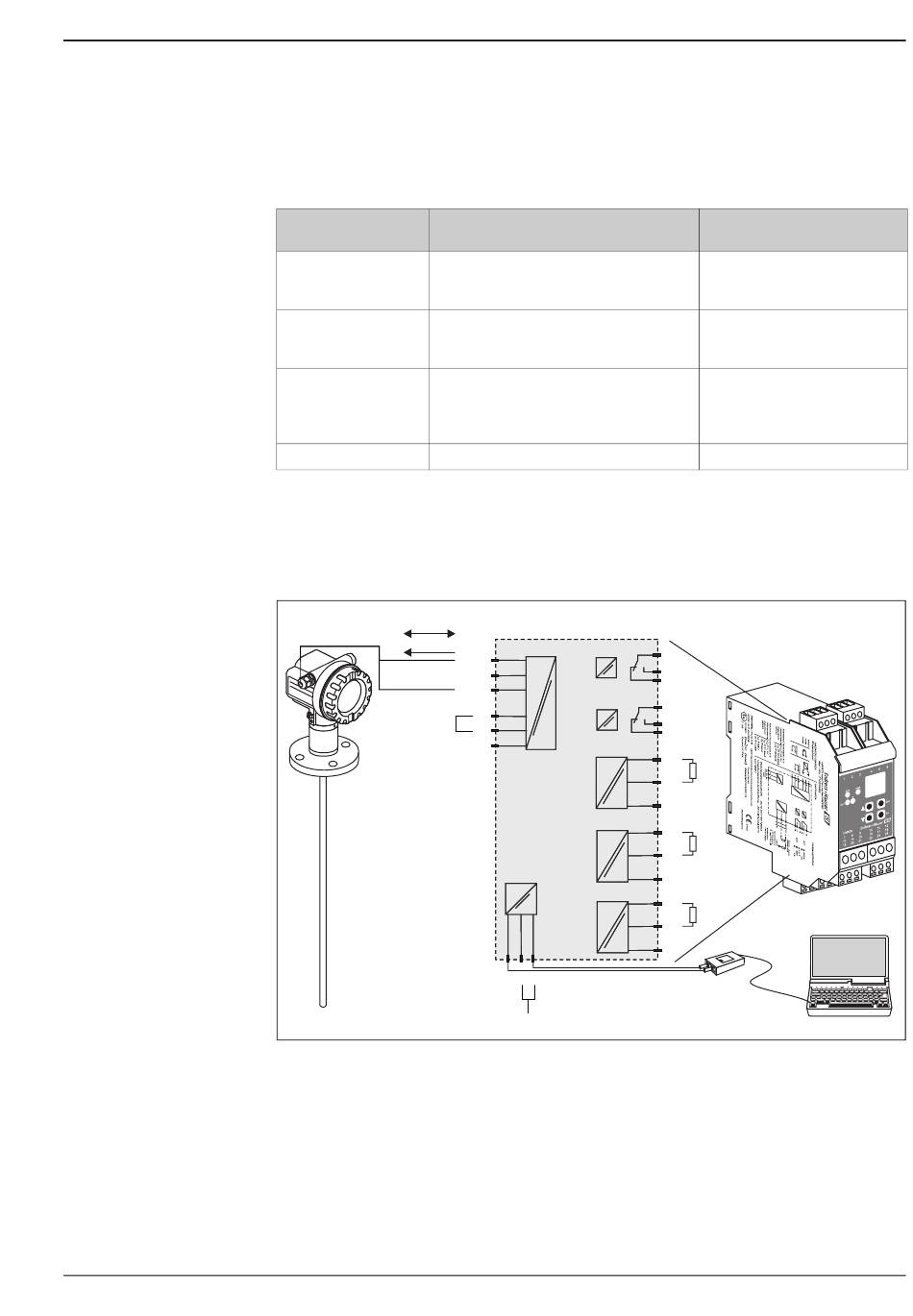

Anschlussschema HART Loop Converter HMX50
(Beispiel: Passives 2-Leitergerät und Stromausgänge als Stromquelle beschaltet)
Der HART Loop Converter HMX50 ist über die Bestell-Nummer 71063562 erhältlich.
Weiterführende Dokumentation: TI00429F/00/DE und BA00371F/00/DE.
Eingang Eingang Relais 1 Relais 1
+ 1
+ 2
-
3
Relais 2 Relais 2 Relais 2
4
5
6
Stromausgang 1
Stromausgang 1
Stromausgang 2
Stromausgang 2
Strom-
versorgung
versorgung
Stromausgang 3
Stromausgang 3
22 23 24
24V DC
Bemerkung
Der "primary value" ist fix dem
4...20 mA Stromausgang zugeordnet
-
-
Keine variable Zuordnung
10
HART Loop Converter HMX50
11
12
16
17
18
7
8
9
13
14
15
19
20
Commubox
FXA195
21
HART
L00-FMP40xIx-04-00-00-de-004
