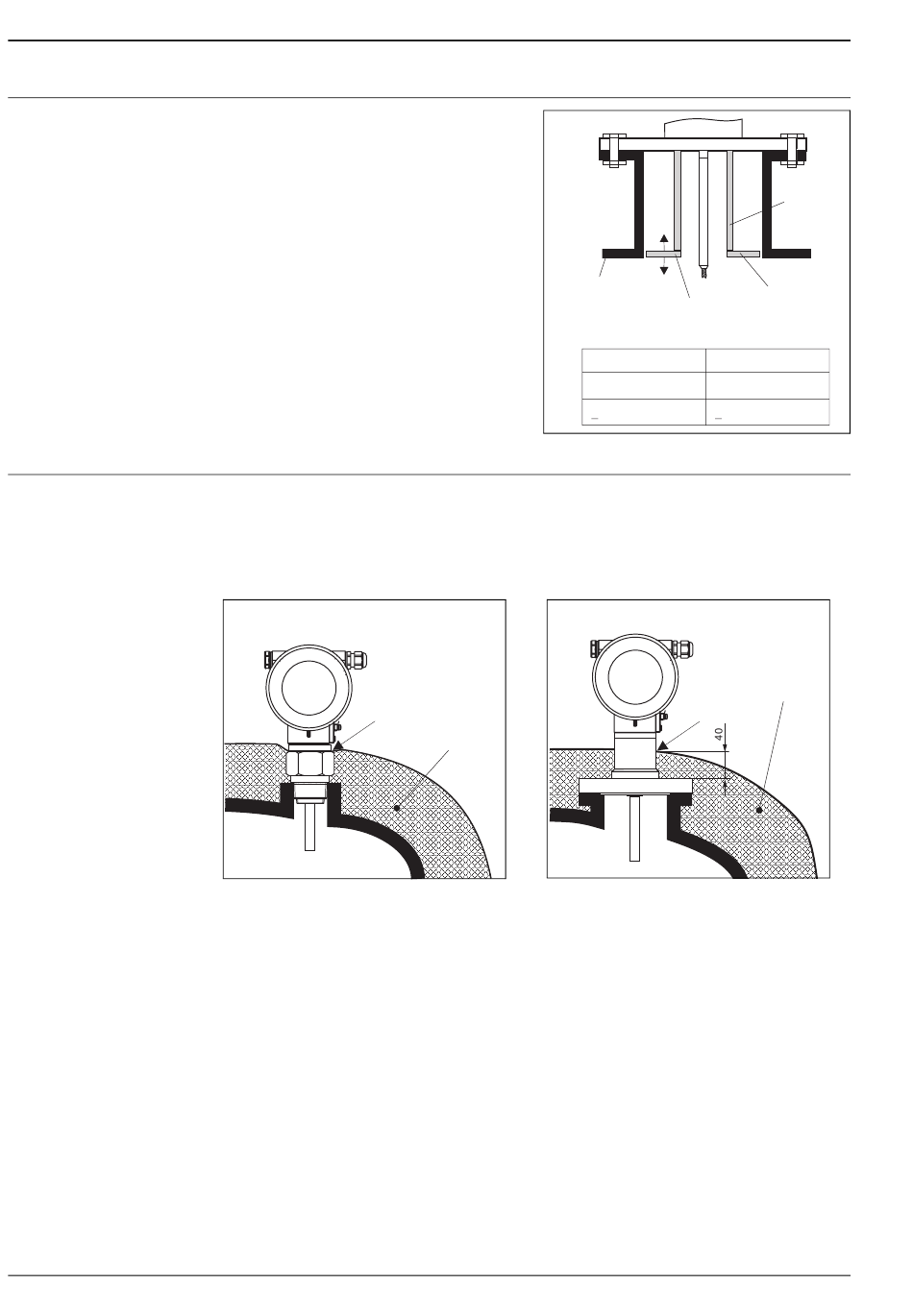

Einbau in Stutzen ≥ DN300
Einbau mit Wärmeisolation
36
Wenn der Einbau in Stutzen ≥ 300 mm (12") nicht
vermeidbar ist, muss der Einbau entsprechend neben-
stehender Skizze erfolgen.
• Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen
Prozesstemperaturen der FMP40 in die übliche Behälterisolation mit einzubeziehen.
• Die Isolation darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinausgehen.
Prozessschluss mit Einschraubstück
G¾, G1½, ¾NPT or 1½NPT
MAX
max. 150° C
Stutzenunterkante
Prozessanschluss mit Flansch DN40...DN200
Behälterisolation
max. 150° C
L00-FMP40xxx-17-00-00-de-003
Levelflex M FMP40
Ungefähr bündig
mit Stutzenunterkante
(± 50 mm).
Stutzendurchmesser Plattendurchmesser
DN300 280
> DN400 > 350
L00-FMP4xxxx-17-00-00-de-034
Behälterisolation
MAX
L00-FMP40xxx-17-00-00-de-002
Endress+Hauser
Rohr
ø150...180
Platte
