Das PyroMark Q24 MDx Gerät

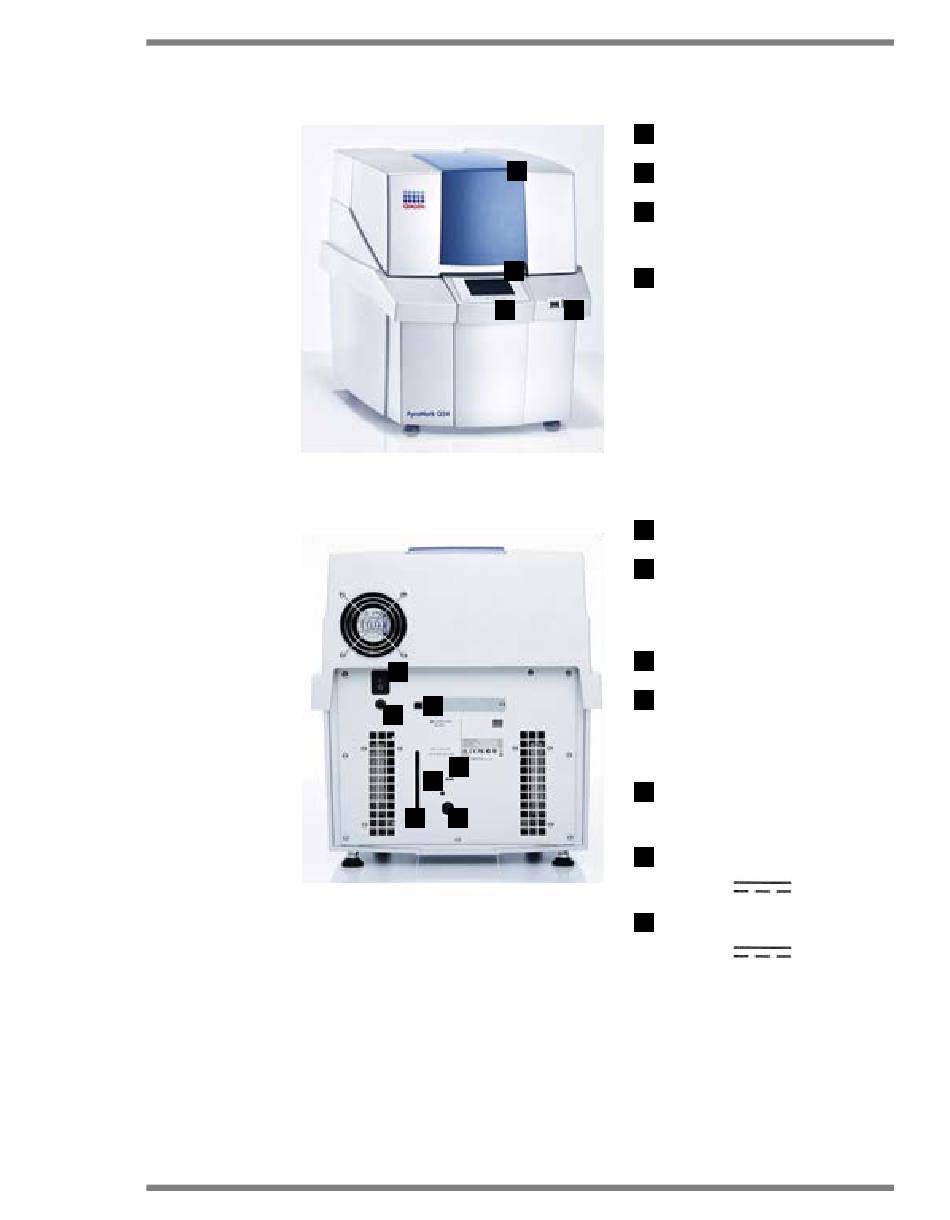

Vorder- und Rückansicht des PyroMark Q24 MDx Geräts.
PyroMark Q24 MDx Handbuch 01/2016
Allgemeine Beschreibung des Systems
1
2
3
5
7
10
6
8
9
11
Gerätedeckel
1
Bildschirm
2
Menü-
3
Bedienungsknöpfe
USB-Anschluss
4
4
Netzschalter
5
LED; leuchtet auf, wenn
6
Spannung an der Kühl-
vorrichtung anliegt
USB-Anschluss (inaktiv)
7
Lichttaster für Anzeige-
8
fenster des Kühlmittel-
stands
Fenster zur Anzeige des
9
Kühlmittelstands
Geräte-Netzanschluss
10
(24 V)
Kühler-Netzanschluss
11
(12 V)
3-5
