154/172 Instandhaltung und Instandsetzung
Bitte beachten Sie:
• Führen Sie diese
Überprüfung durch, um
sicher zu stellen, dass das
montierte Kalibrier-Set
korrekt positioniert ist.
• Für die Überprüfung wird
ein bereits montierter
Referenz-WT mit korrekt
justiertem Messsystem
benötigt.
1.
Montieren Sie das
Referenzsystem hinten
und links angeschlagen
auf dem Fixierelement.
2.
Klappen Sie die
Rändelschraube nach
oben.
3.
Bewegen Sie
den Referenz-WT
vorsichtig unter das
Referenzsystem. Der
WT darf nicht hart
am Referenzsystem
anschlagen!
4.
Klappen Sie die
Rändelschraube nach
unten.
5.
Drücken Sie den
WT leicht nach
links und ziehen Sie
Rändelschraube leicht
an.
Bitte beachten Sie:
Abhängig vom
Anzugsmoment der
Rändelschraube kann
die Position um ±5 µm
variieren. Verwenden Sie
immer ein einheitlichen
Anzugsmonent.
Bosch Rexroth AG, MIT: ActiveMover, 3 842 557 186/2018-07
10.5.5
Position des Kalibrier-Sets überprüfen

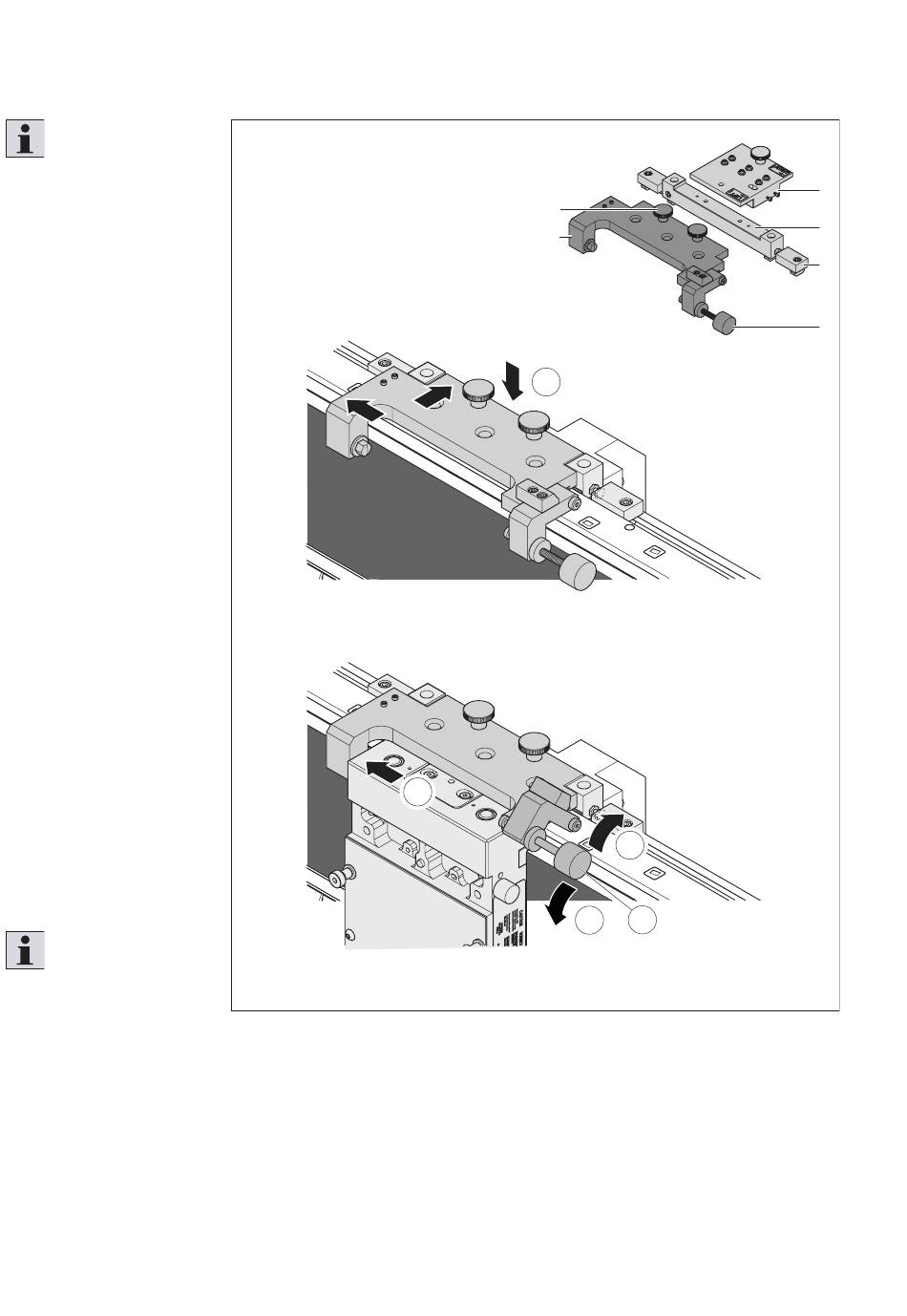

Abb. 114:
Position des Kalibrier-Sets überprüfen (1)
D
E
1
3
2
5
4
A
B
C
F
557 186-114
