1.
Lösen Sie die
Befestigungsschrauben
des Modulhalters.
2.
Lösen Sie die
Befestigungsschrauben
des Verbindungssatzes.
3.
Verstellen Sie die
Einstellschraube der
Höhenverstellung bis
die Führungsschienen
bündig sind.
Drehrichtung
Verstellung
Rechts
nach oben
Links
nach unten
4.
Ziehen Sie die
Befestigungsschrauben
von Modulhalter und
Verbindungssatz fest
und kontern Sie die
Einstellschraube .
1.
Lösen Sie die
Befestigungsschrauben
des Verbindungssatzes.
2.
Verstellen Sie die
Einstellschraube
der Verstelleinheit
seitlicher Versatz bis
die Führungsschienen
bündig sind.
Drehrichtung
Verstellung
Rechts
nach innen
Links
nach außen
3.
Ziehen Sie die
Befestigungsschrauben
des Verbindungssatzes
fest.

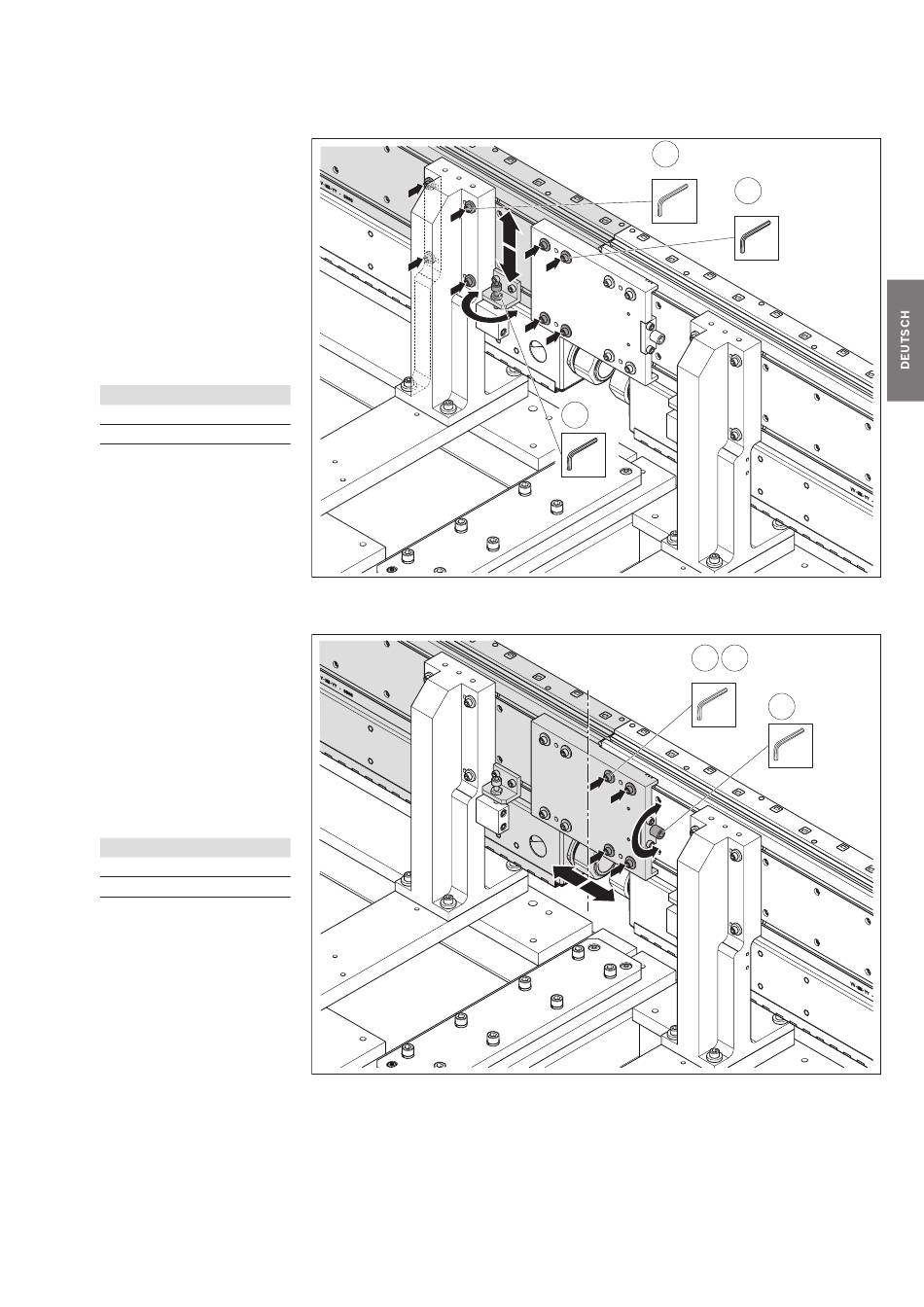

Abb. 50:
Höhenversatz ≤ ±0,05 mm einstellen (Feineinstellung)
Abb. 51:
Seitenversatz ≤ ±0,05 mm einstellen (Feineinstellung)
1
4x
SW5
M
=16 Nm
D
3
SW6
SW5
1
4x
SW5
M
=16 Nm
D
3 842 557 186/2018-07, MIT: ActiveMover, Bosch Rexroth AG
Montage
73/172
2
2
4x
4x
SW5
SW5
M
=16 Nm
D
557 186-50
3
2
SW6
557 186-51
