13.
Demontieren Sie den
Positionsanzeiger und
drehen Sie ihn um 180°.
14.
Montieren Sie den
Positionsanzeiger rechts
und hinten angeschlagen
auf dem Fixierelement.
15.
Ziehen Sie die
Rändelschraube an.
16.
Klicken Sie auf Accept.
Bitte beachten Sie:
Der angezeigte Wert 158
und der Pfeil
bedeuten,
dass das Kalibrier-Set
um 158 µm nach links
verschoben werden muss.
13
180°
13

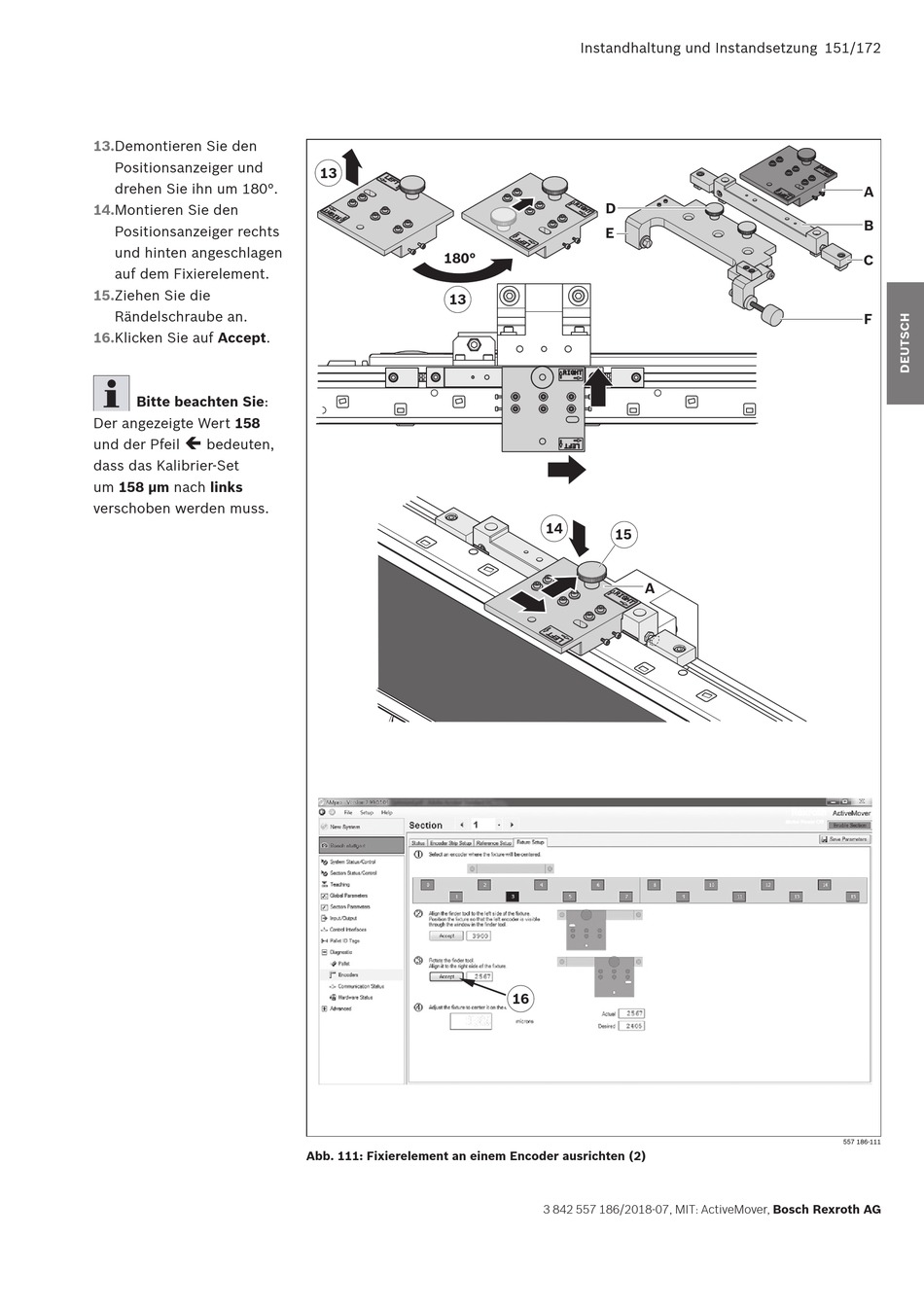

Abb. 111:
Fixierelement an einem Encoder ausrichten (2)
