Notwendige Ersatzteile
• V-Führungsrollen (2 Stück)
3 842 555 982
1.
Demontieren Sie den WT
vom ActiveMover (siehe
Kapitel 7.5.10).
2.
Setzen Sie die
Schutzplatte mit der
Kunststoffabdeckung
auf den Magnetsatz!
3.
Demontieren Sie die
Schutzeinrichtung für die
Entladungsbürsten.
4.
Entfernen Sie die
Schutzkappen.
5.
Demontieren Sie die In-
nensechskantschrauben.
6.
Entnehmen Sie die
Zwischenlagscheiben.
7.
Demontieren Sie die
Lagerbolzen.
8.
Entnehmen Sie die
Führungsrollen.
9.
Montieren Sie die
neuen Führungsrollen
in umgekehrter
Reihenfolge.
10.4.10 V-Führungsrollen austauschen
4
5
6
7

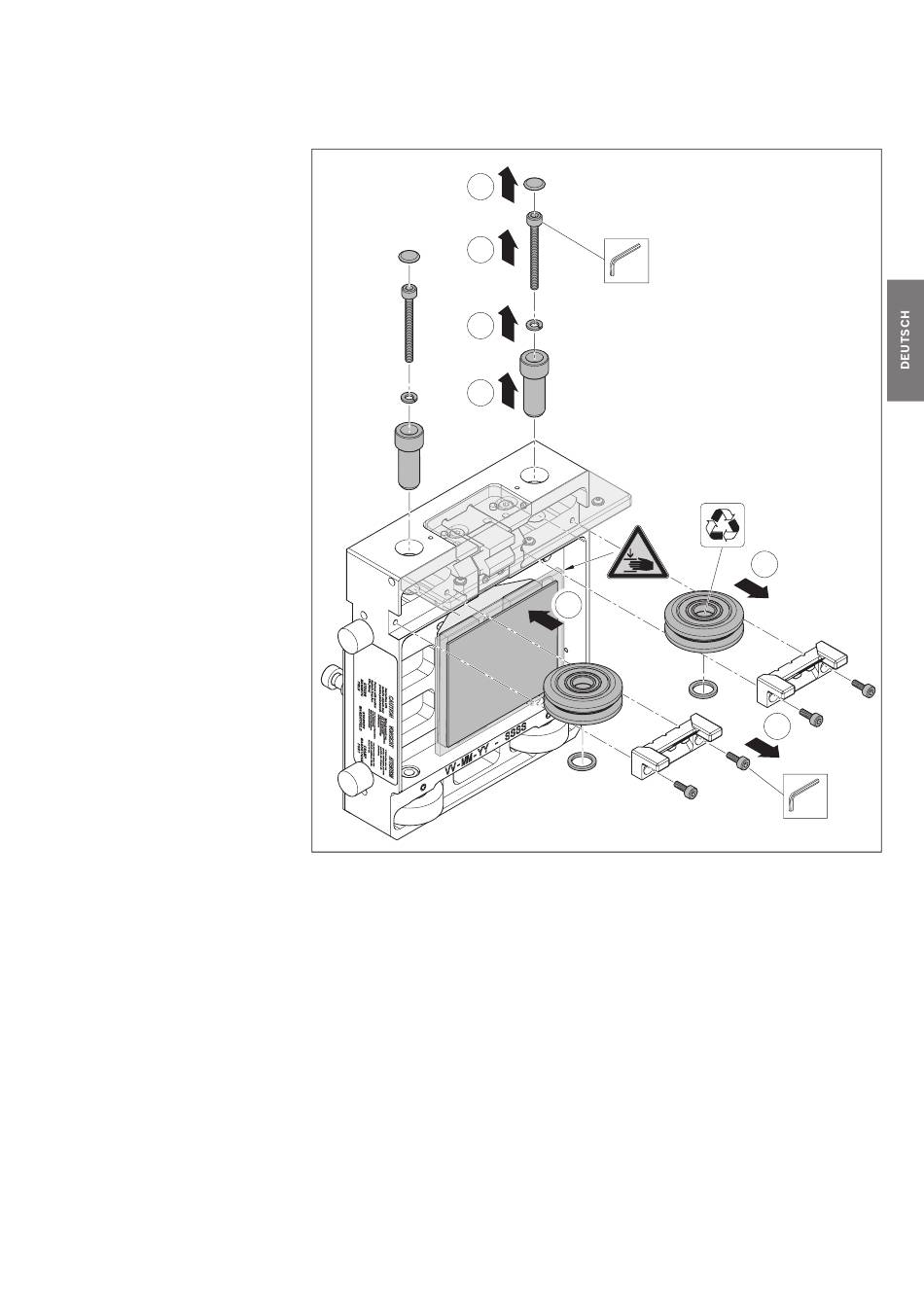

Abb. 85:
V-Führungsrollen austauschen
Instandhaltung und Instandsetzung 125/172
4x
SW
2
3 842 557 186/2018-07, MIT: ActiveMover, Bosch Rexroth AG
8
3
4x
SW
557 186-85
