1.
Entfernen Sie die
Schutzkappe der
Kabeleinführung in
der Rückwand der
Elektronik-Box rechts
neben dem IR-Lesekopf.
2.
Führen Sie das
Anschlusskabel des
IR-Lesekopfs in die
Elektronik-Box und
montieren Sie die
Kabelverschraubung
3.
Schließen Sie das
Anschlusskabel des
IR-Lesekopfs an der
Leiterplatte (Gateway)
an.
7.6.9
IR-Lesekopf ID-System (optional)

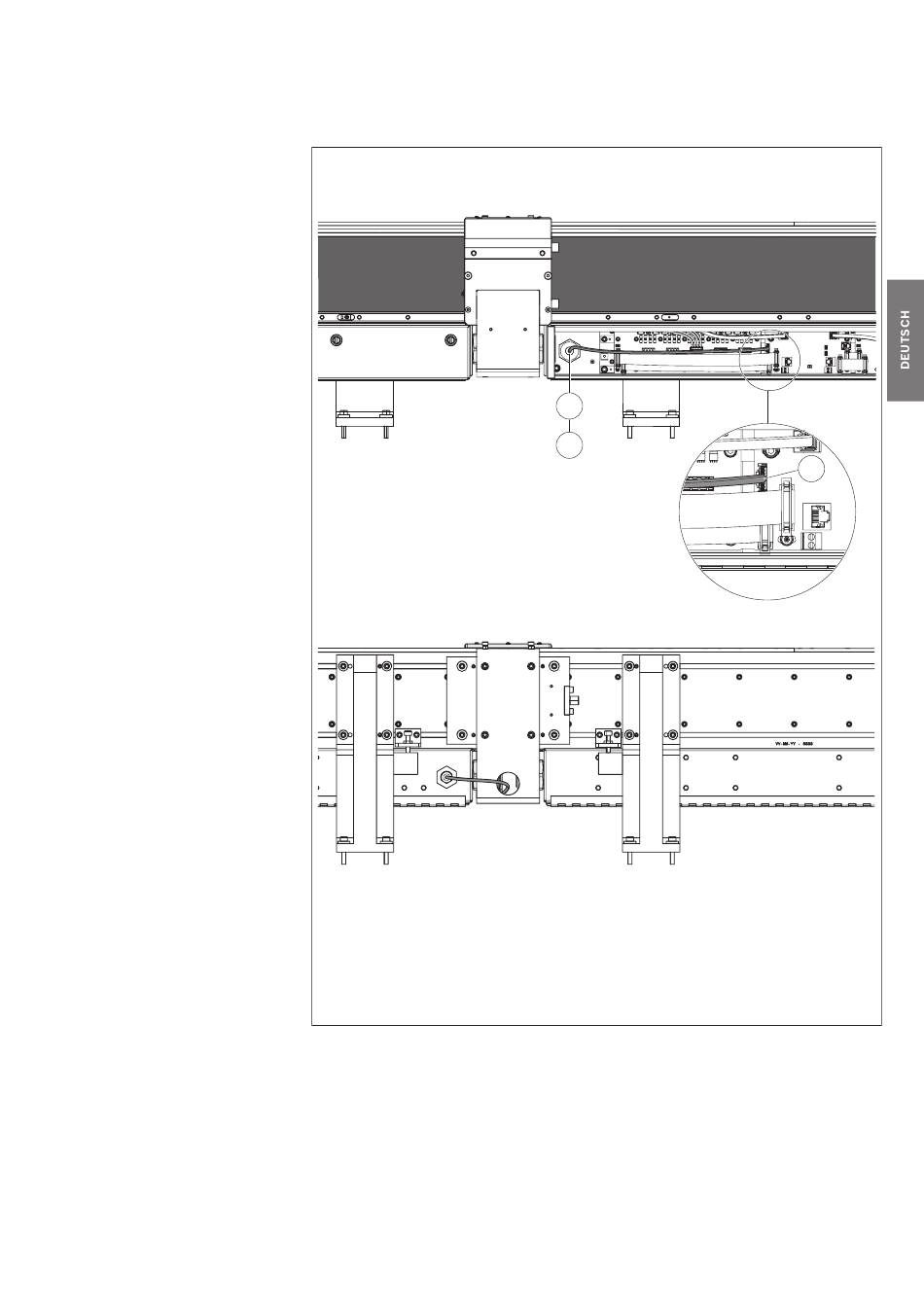

Abb. 66:
IR-Lesekopf ID-System anschließen (optional)
X
1
2
Y
