90/172
Montage
Bitte beachten Sie:
• Der Anschluss
eines angrenzenden
Kurvenmoduls erfolgt
sinngemäß gleich,
wie der Anschluss
eines angrenzenden
Streckenmoduls.
• Weitere Informationen
zum Elektrischen
Anschluss entnehmen
Sie den im Lieferumfang
enthaltenen
Stromlaufplan.
• Das Kabel Steuerspannung
(24 V) kann beliebig an
beiden Kontakten der
Klemme G angeschlossen
werden.
1.
Verbinden Sie das
Netzwerkkabel mit dem
Anschluss F auf der
Leiterplatte (Gateway).
2.
Verbinden Sie das Kabel
Steuerspannung (24 V)
mit der Klemme E.
Bosch Rexroth AG, MIT: ActiveMover, 3 842 557 186/2018-07
7.6.7
Netzwerk- und Kabel Steuerspannung (24 V) anschließen (vom rechten
Strecken-/Kurvenmodul)

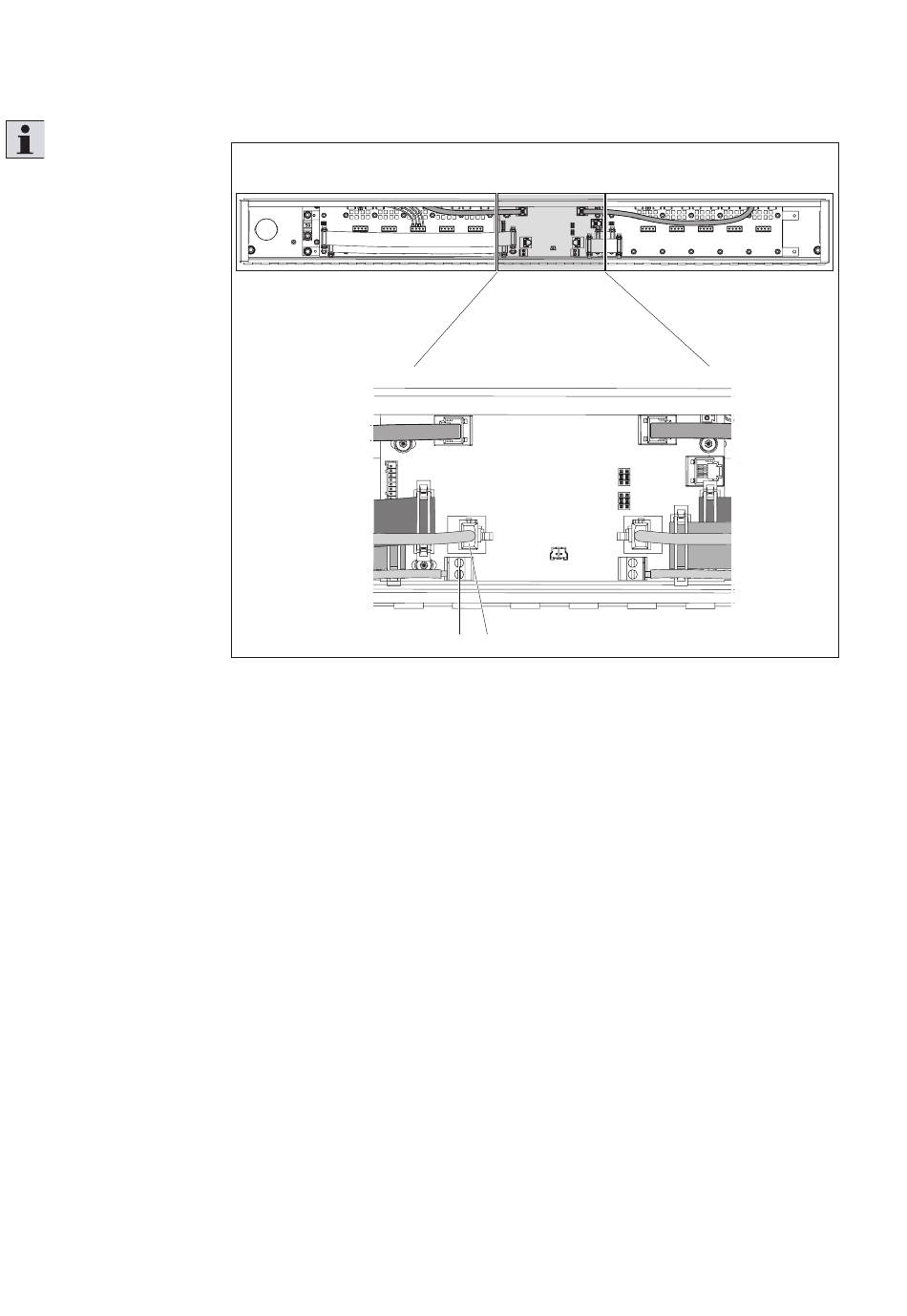

Abb. 65:
Netzwerkkabel anschließen (vom rechten Strecken-/Kurvenmodul)
7.6.8
Anschließen der Netzwerkverbindungen und Spannungsversorgungen im
Schaltschrank
Bitte entnehmen Sie die zugehörige Informationen aus dem Stromlaufplan.
„
E
F
557 186-65
