Bitte beachten Sie:
• Bewahren Sie die
Schutzplatten auf.
Schutzplatten müssen bei
der Demontage wieder
aufgesetzt werden!
• Setzen Sie die
Schutzplatten immer mit
der Kunststoffabdeckung
auf den Magnetsatz!
• Die Schutzeinrichtung für
die Entladungsbürsten
muss sich in die
Nut unterhalb der
V-Führungsschiene
einfügen.
1.
Entfernen Sie alle
Werkstückträger
im Bereich des
Ausbauwerkzeugs
2.
Öffnen Sie die Rasthaken
(B) am Ausbauwerkzeug
(A).
3.
Montieren Sie das
Ausbauwerkzeug (kurzer
Arm links).
4.
Sichern Sie das
Ausbauwerkzeug mit den
Rasthaken (B) und den
Arretierschrauben (C).
Beschädigung durch unvorsichtige Montage der Werkstückträger!
Wird der Werkstückträger zu hart auf das Strecken- oder Kurvenmodul aufgesetzt,
kann dies zu Beschädigungen des WT und der Abdeckung des Strecken- oder
Kurvenmoduls führen.
Verwenden Sie nur das mitgelieferte Ausbauwerkzeug.
„
Halten Sie das Ausbauwerkzeug immer mit beiden Händen.
„
Sind Sie auf die hohe Anziehungskraft vorbereitet.
„
„
Setzen Sie den WT vorsichtig und möglichst sanft auf das Strecken- oder
Kurvenmodul auf.
2
A

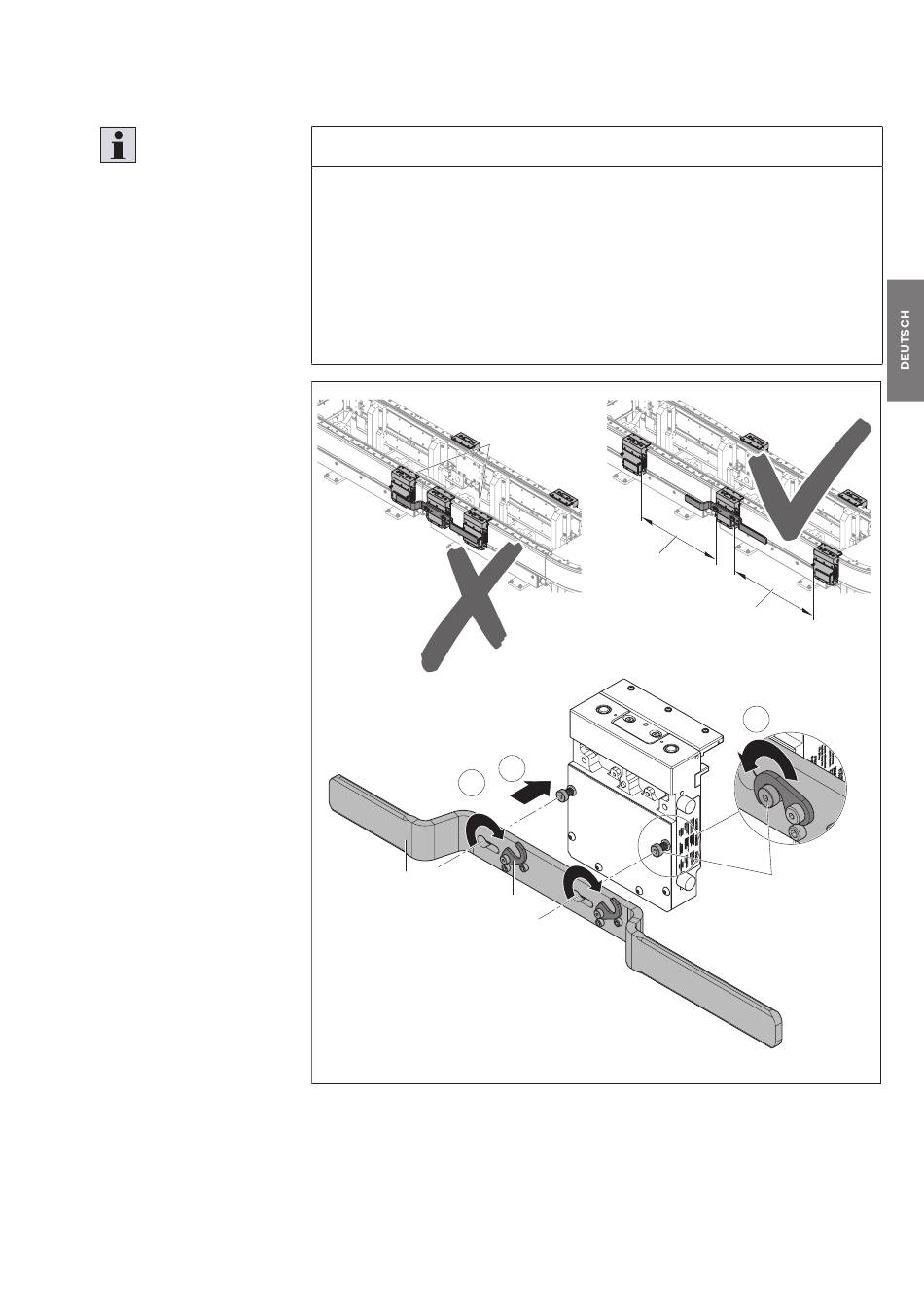

Abb. 54:
Werkstückträger montieren (1)
HINWEIS
!
m i
n .
!
3
B
3 842 557 186/2018-07, MIT: ActiveMover, Bosch Rexroth AG
Montage
77/172
4 0
0 m
m
m i
n .
4 0
0 m
m
!
4
2x
C
557 186-54
