150/172 Instandhaltung und Instandsetzung
8.
Montieren Sie den
Positionsanzeiger links
und hinten angeschlagen
auf dem Fixierelement.
9.
Ziehen Sie die
Rändelschraube an.
10.
Starten Sie AMpro und
wählen Sie das Fenster
Diagnostic
Encoders
„
Fixture Setup.
„
11.
Klicken Sie auf den
Encoder, mit dem
das Fixierelement
mittig ausgerichtet ist
(ungerade Nummer).
12.
Klicken Sie auf Accept.
Bosch Rexroth AG, MIT: ActiveMover, 3 842 557 186/2018-07

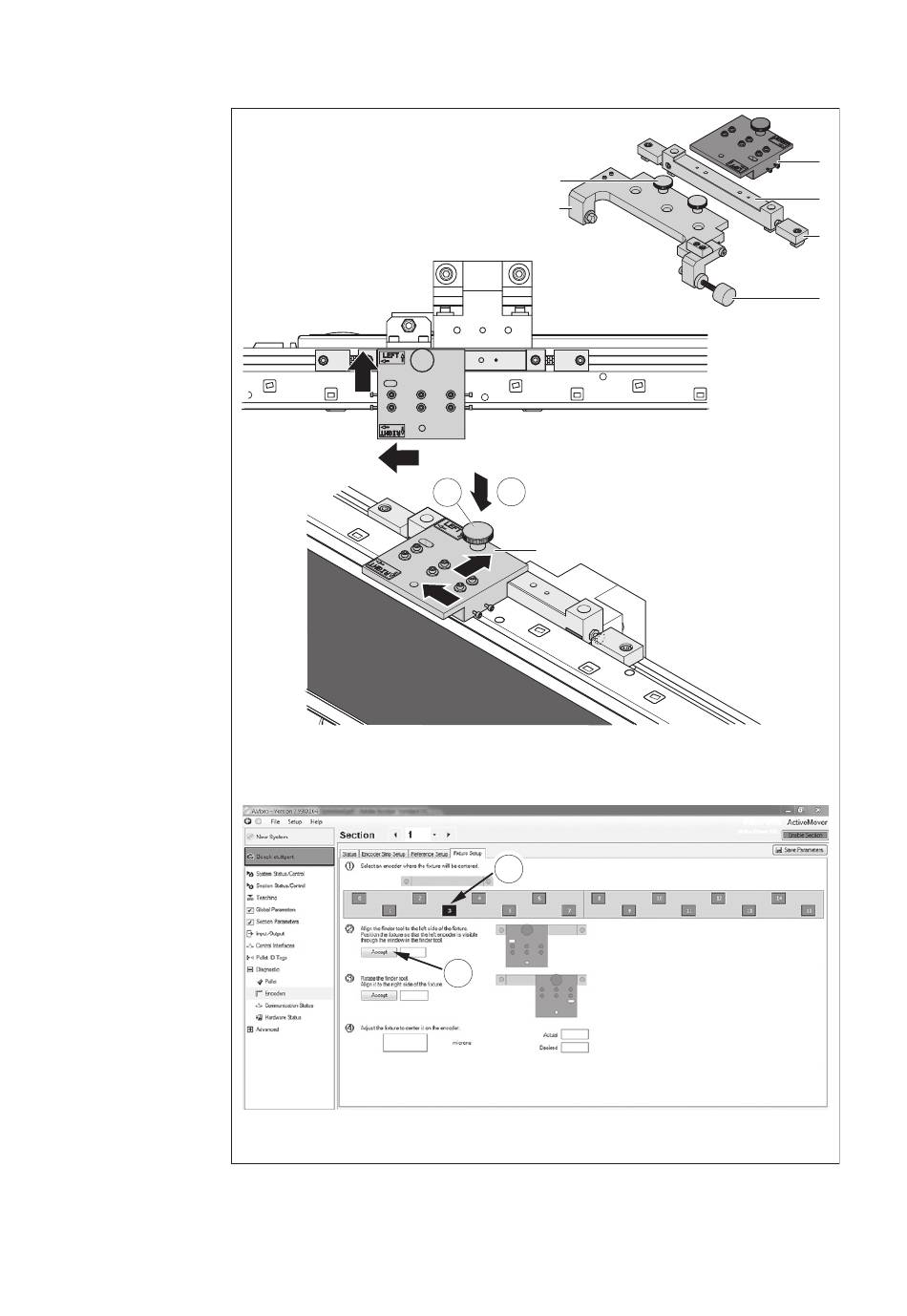

Abb. 110:
Fixierelement an einem Encoder ausrichten (1)
D
E
8
9
A
11
12
A
B
C
F
557 186-110
