Ggf. stellen Sie den Abstand
ein.:
Bitte beachten Sie:
Das Messsystem kann
durch magnetische Felder
zerstört werden. Berühren
Sie das Messsystem
nicht mit magnetischen
Gegenständen.
2.
Demontieren Sie das
Messsystem (siehe
Kapitel 10.4.5).
3.
Demontieren Sie die
Ausgleichsscheibe.
4.
Montieren Sie
eine passende
Ausgleichsscheibe
um den Abstand
X = 0,5 mm (± 0,3 mm)
zu erhalten.
5.
Die Montage erfolgt
in umgekehrter
Reihenfolge.

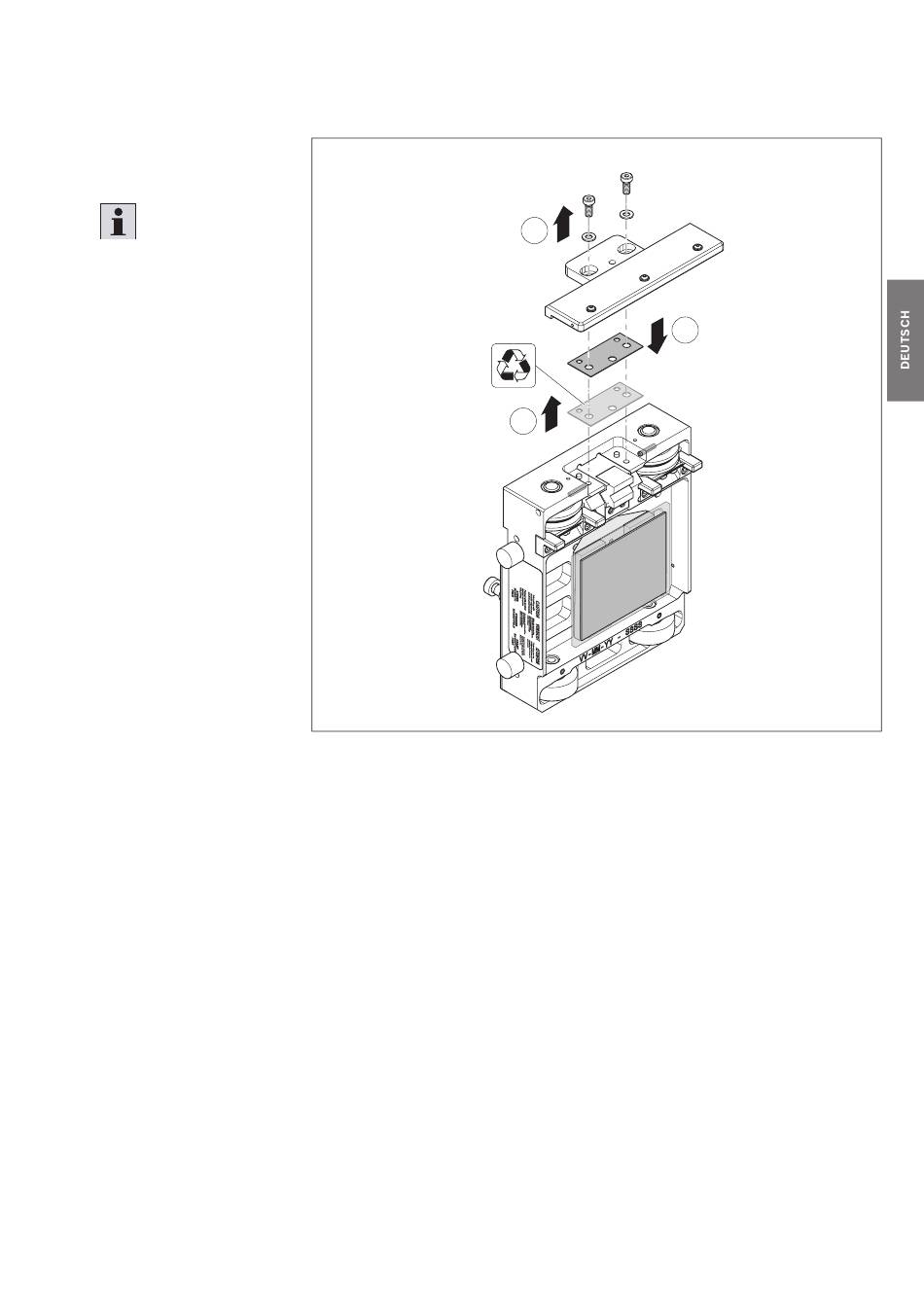

Abb. 105:
Messsystemabstand einstellen
Instandhaltung und Instandsetzung 145/172
2
4
3
3 842 557 186/2018-07, MIT: ActiveMover, Bosch Rexroth AG
557 186-105
