Bitte beachten Sie:
• Der Anschluss
eines angrenzenden
Kurvenmoduls erfolgt
sinngemäß gleich,
wie der Anschluss
eines angrenzenden
Streckenmoduls.
• Weitere Informationen
zum Elektrischen
Anschluss entnehmen
Sie den im Lieferumfang
enthaltenen
Stromlaufplan.
• Das Kabel Steuerspannung
(24 V) kann beliebig an
beiden Kontakten der
Klemme G angeschlossen
werden.
1.
Verbinden Sie das
Netzwerkkabel mit dem
Anschluss H auf der
Leiterplatte (Gateway).
2.
Verbinden Sie das Kabel
Steuerspannung (24 V)
mit der Klemme G.
7.6.6
Netzwerk- und Kabel Steuerspannung (24 V) anschließen (vom linken
Strecken-/Kurvenmodul)

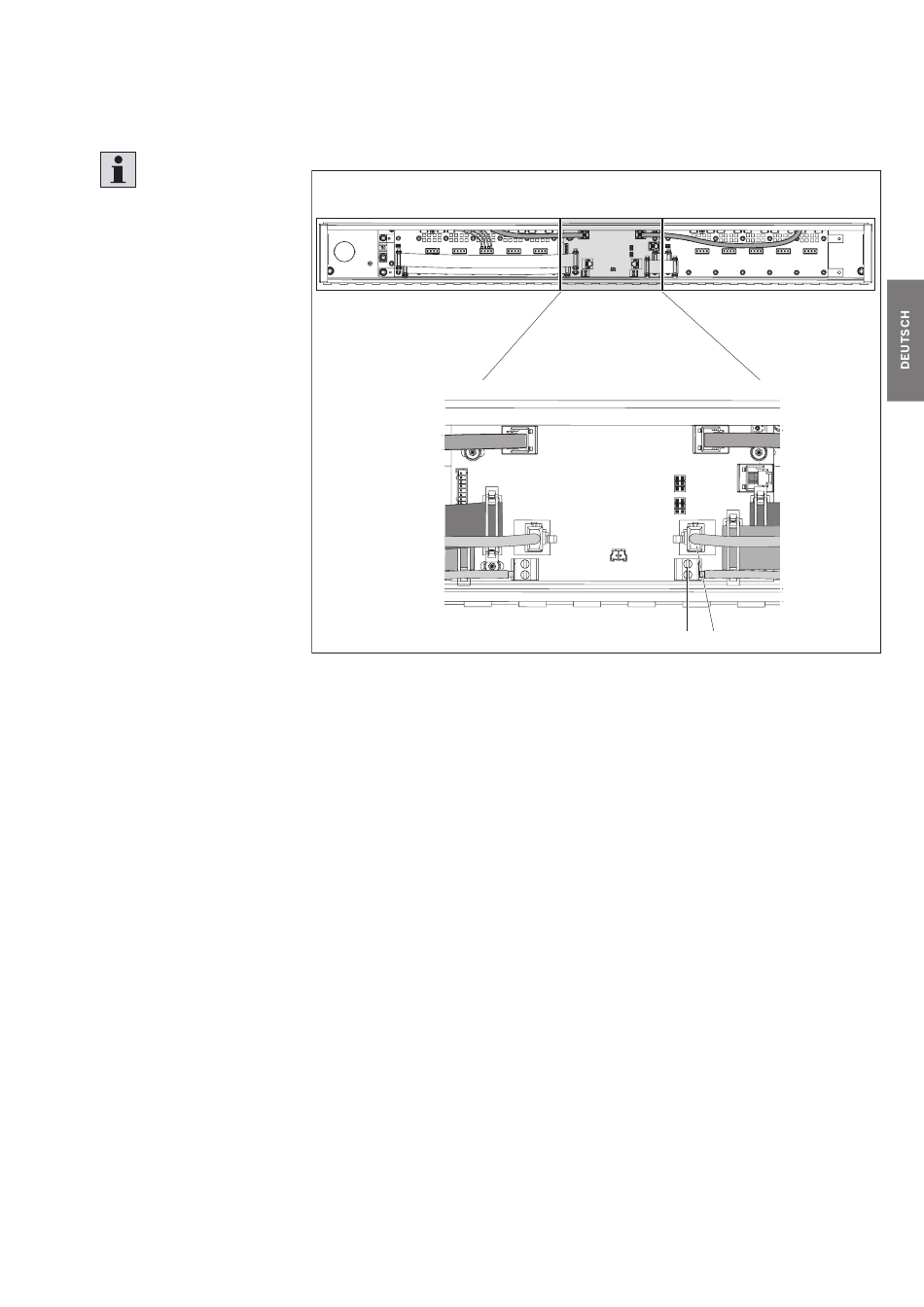

Abb. 64:
Netzwerkkabel anschließen (vom linken Strecken-/Kurvenmodul)
G
H
3 842 557 186/2018-07, MIT: ActiveMover, Bosch Rexroth AG
Montage
89/172
557 186-64
