1.
Stellen Sie sicher, dass
die Ecke des Justierkeils
mit der mittleren Nut
des Profilverbinders
übereinstimmt.
2.
Stellen Sie sicher, dass
das Schaumstoffteil (D)
aufgeklebt ist.
3.
Setzen Sie den
Verbindungsblock (A)
mit der Fase voraus ein.
Bitte beachten Sie:
Der Verbindungsblock muss
direkten Kontakt mit beiden
Spulenkernen haben (Eisen
zu Eisen).
4.
Montieren Sie den
Profilverbinder (B)
in den T-Nuten des
Streckenmoduls und den
Befestigungsbohrungen
des Kurvenmoduls.
Ziehen Sie die
Schrauben fest.
Bitte beachten Sie:
Die Schrauben für das
Kurvenmodul sind länger
(M6 x 45).
5.
Ziehen Sie die
Sicherungsschrauben
der Nutensteine fest.
B
B

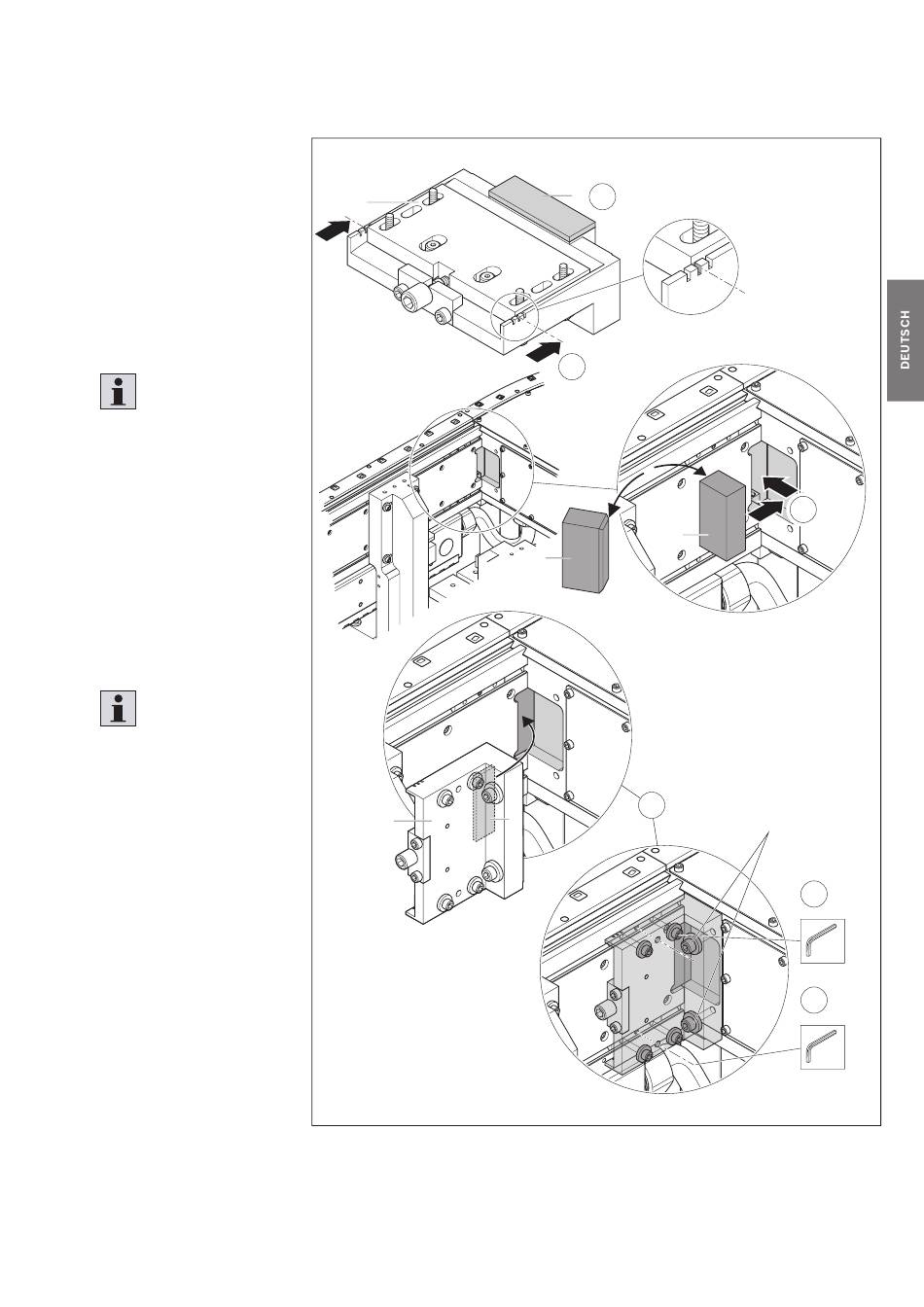

Abb. 48:
Profilverbinder an Streckenmodul und Kurvenmodul montieren
D
2
1
!
A
A
4
D
B
3 842 557 186/2018-07, MIT: ActiveMover, Bosch Rexroth AG
Montage
71/172
3
M6 x 45
(2x)
4
6x
SW5
M
=16 Nm
D
5
2x
SW5
M
=16 Nm
D
557 186-48
