162/172 Instandhaltung und Instandsetzung
Bitte beachten Sie:
• Die WT-Fixierung wird für
die Justage/Kalibrierung
von Montage-/
Bearbeitungsvorgängen
am WT benötigt.
• Eine falsche Verwendung
der WT-Fixierung kann
WT und ActiveMover
beschädigen.
• Vor der Inbetriebnahme
müssen alle WT-
Fixierungen entfernt
werden.
A:
Rändelschraube
B:
Fixierungshalter
C:
WT-Fixierung
D:
Rändelschraube
1.
Montieren Sie den
Fixierungshalter (B) an
einem Streckenmodul.
2.
Positionieren Sie einen
WT unterhalb eines
Fixierungshalters.
3.
Platzieren Sie die WT-
Fixierung (C) auf dem
Halter.
4.
Ziehen Sie die oberen
Rändelschrauben
(A) fest, um die WT-
Fixierung mit dem Halter
zu verbinden.
5.
Ziehen Sie die
Rändelschraube
leicht an. Die
Rändelschraube besitz
ein Rutschkupplung.
Die Demontage
„
erfolgt in umgekehrter
Reihenfolge.
Bosch Rexroth AG, MIT: ActiveMover, 3 842 557 186/2018-07
10.5.9
WT-Fixierung (optional) montieren/demontieren

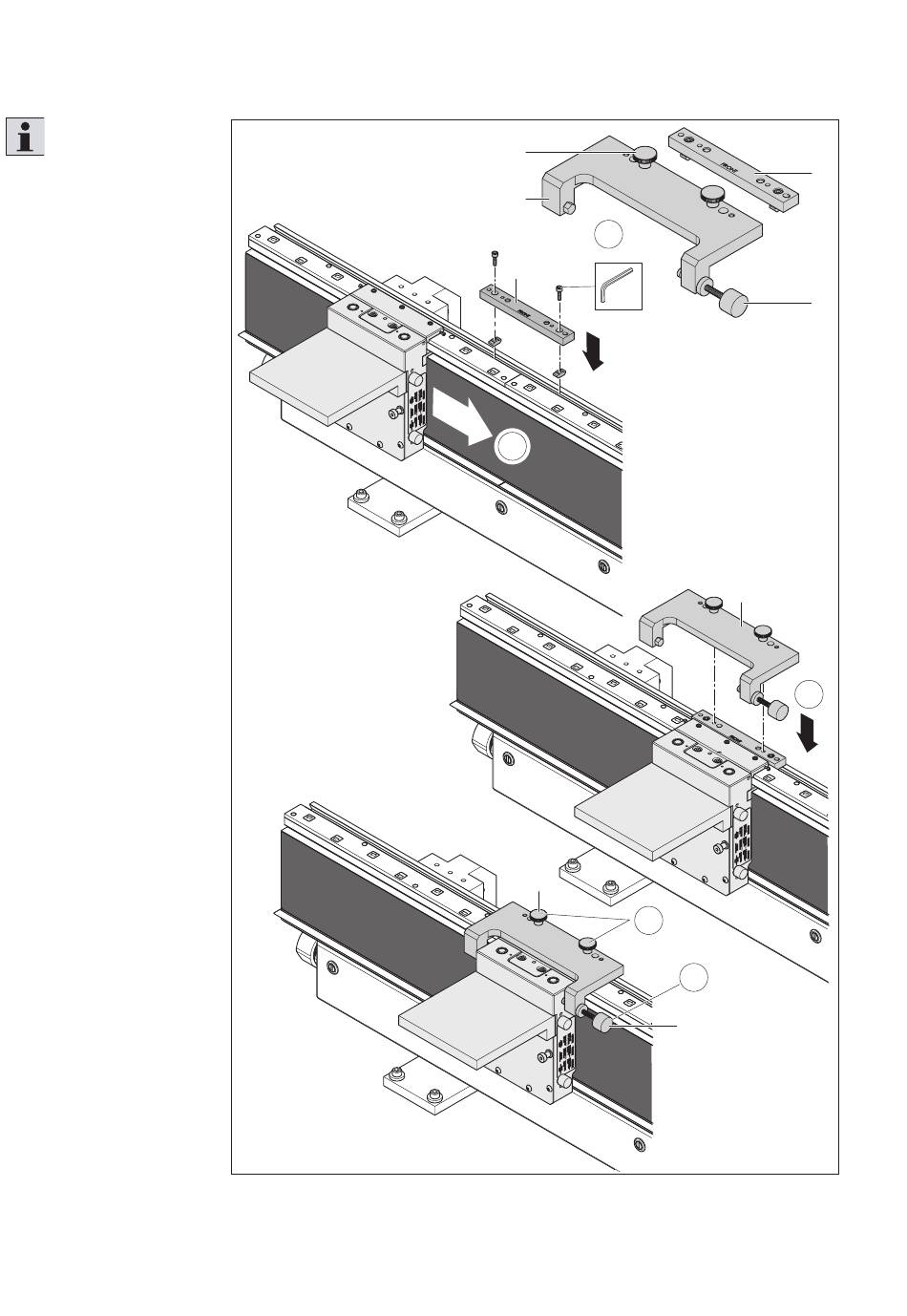

Abb. 122:
WT-Fixierung montieren/demontieren
A
C
1
2x
B
SW
M
= Nm
D
2
A
4
D
B
D
C
3
5
557 186-122
