RS485 Kommunikations-Schnittstelle

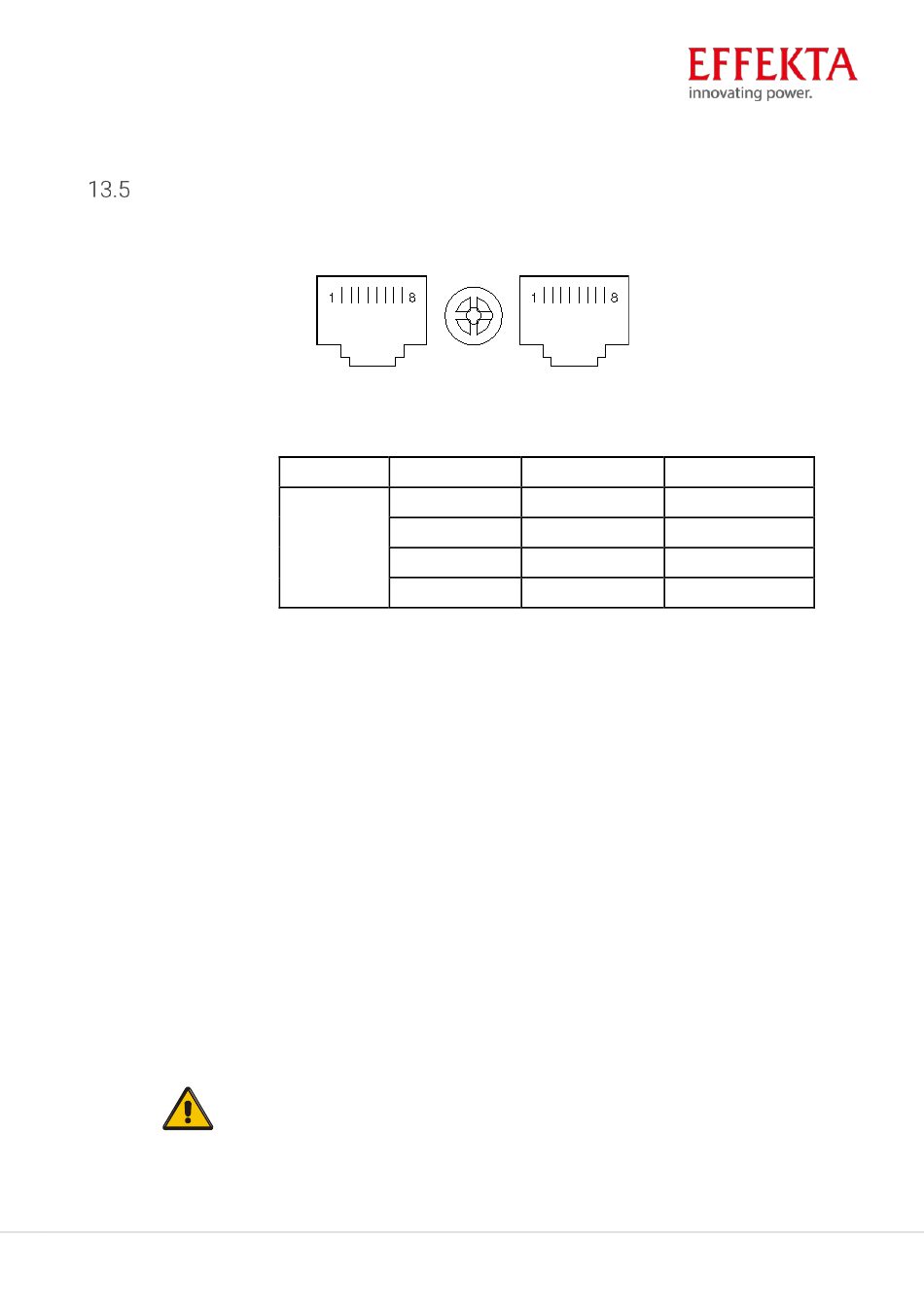

Anschlussdefinition:
Verbindung zwischen dem RS485-Anschluss des Geräts und dem RS485-Anschluss
der USV.
Verfügbare Funktion der RS485
◆ Überwachung des USV-Stromversorgungsstatus.
◆ Überwachung der USV-Alarminformationen.
◆ Überwachung der USV-Betriebsparameter.
◆ Einstellung der Ein- und Ausschaltzeit.
◆ Überwachung der Umgebungstemperatur der Batterie.
◆ Modulation der Ladespannung in Abhängigkeit von der Batterietemperatur
Anhang– Seite 115
Gerät (RJ45)
10-20kVA
Kommunikationsdatenformat
Baud rate ------------ 9600bps
Byte-Länge ----------- 8bit
End bit ------------ 1bit
Paritätsprüfung ---- none
Achtung!
RS485 Anschluss Pin 7 ist 12Vdc!
USV (RJ45)
Pin 1 Pin 1
Pin 2 Pin 2
Pin 7 Pin 7
Pin 8 Pin 8
THOR RM Unterbrechungsfreie Stromversorgung | V3.1
Beschreibung
485+ ―A―
485 -―B
12V
Masse
