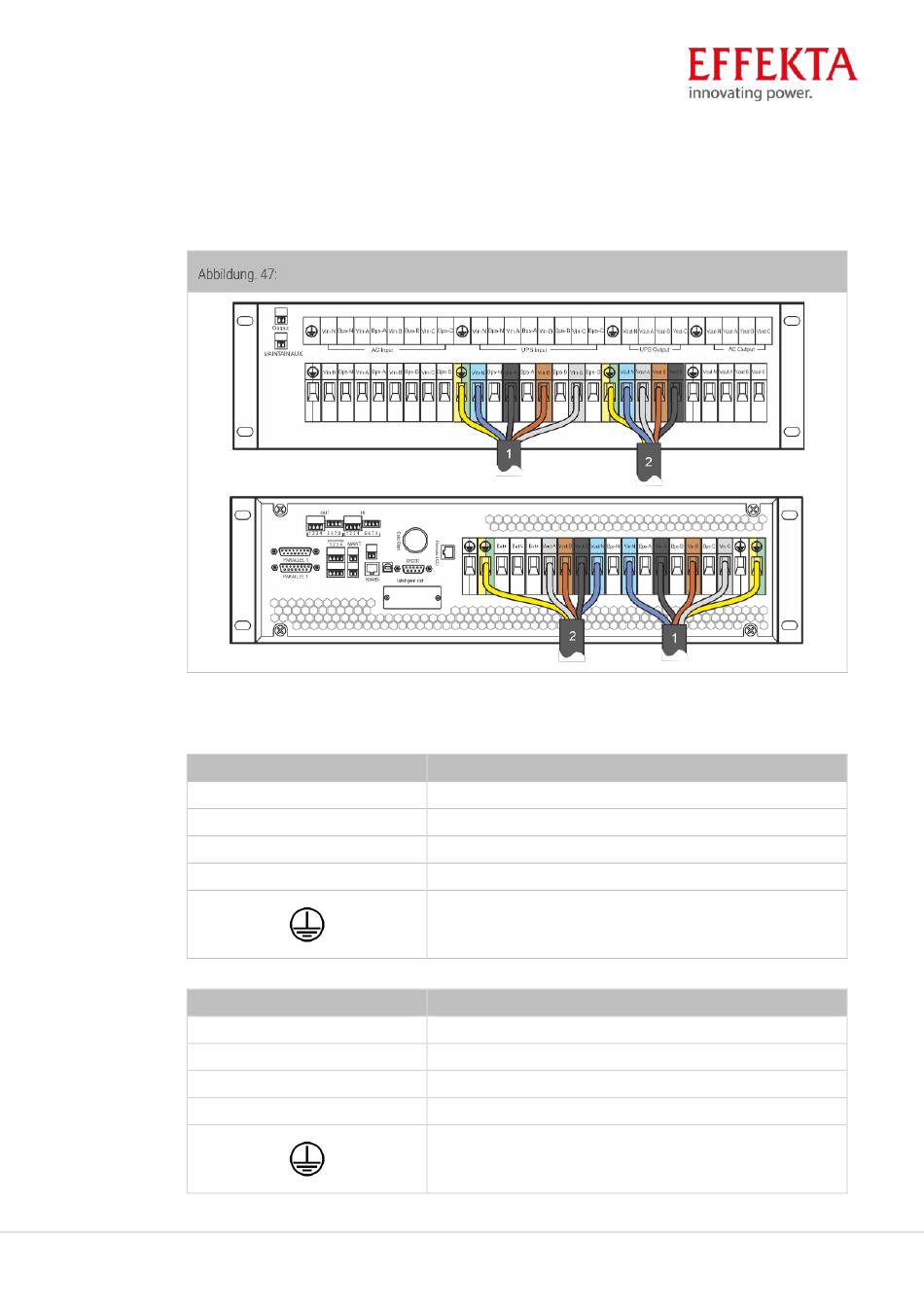

8.2.2 Anschließen der Anschlusseinheit (PDU) an die USV ohne Bypass
Verbinden Sie die Unterbrechungsfreie Stromversorgung mit der Anschlusseinheit (PDU)
Kabel 1:
Vin -L1
Vin -L2
Vin -L3
Vin-N
Kabel 1:
Vout -L1
Vout -L2
Vout -L3
Vout -N
Anschließen– Seite 79
Anschließen - – Anschließen der Anschlusseinheit
Bedeutung / Funktion:
USV Eingang Phase L1
USV Eingang Phase L2
USV Eingang Phase L3
USV Eingang Neutralleiter N
Erdung
Bedeutung / Funktion:
USV Ausgang Phase L1
USV Ausgang Phase L2
USV Ausgang Phase L3
USV Ausgang Neutralleiter N
Erdung
