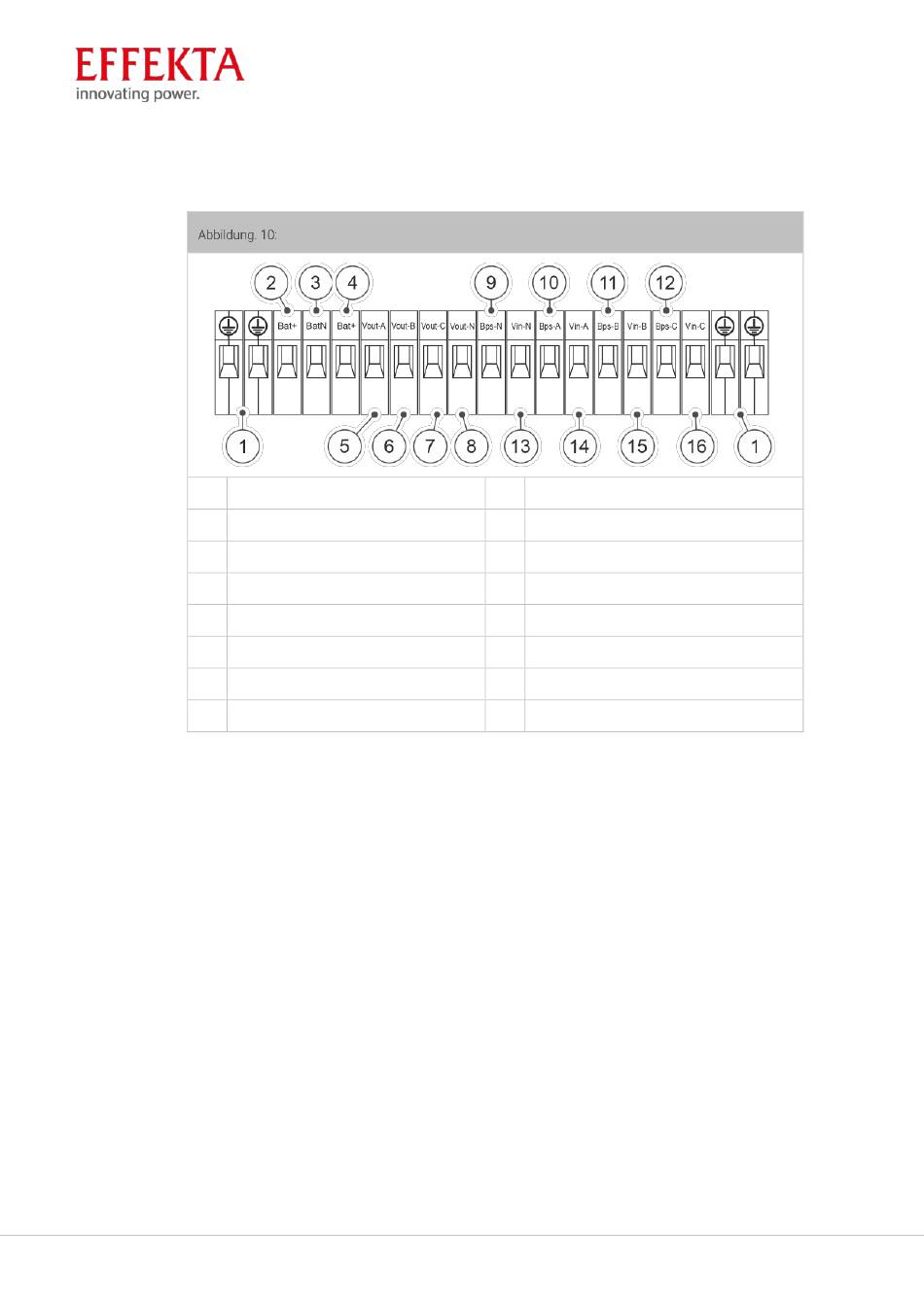

3.1.1 Klemmenübersicht USV
1
3
5
7
9
11
13
15
THOR RM Unterbrechungsfreie Stromversorgung | V3.1
Gerätebeschreibung – USV Klemmenübersicht
Erdungsklemmen
Batterieklemme N
Ausgang-L1
Ausgang-L3
Bps-N-Eingang
Bps-L2-Eingang
Eingang-N
Eingang -L2
2 Batterieklemme +
4 Batterieklemme -
6 Ausgang-L2
8 Ausgang-N
10 Bps-L1-Eingang
12 Bps-L3-Eingang
14 Eingang -L1
16 Eingang -L3
Gerätebeschreibung– Seite 26
