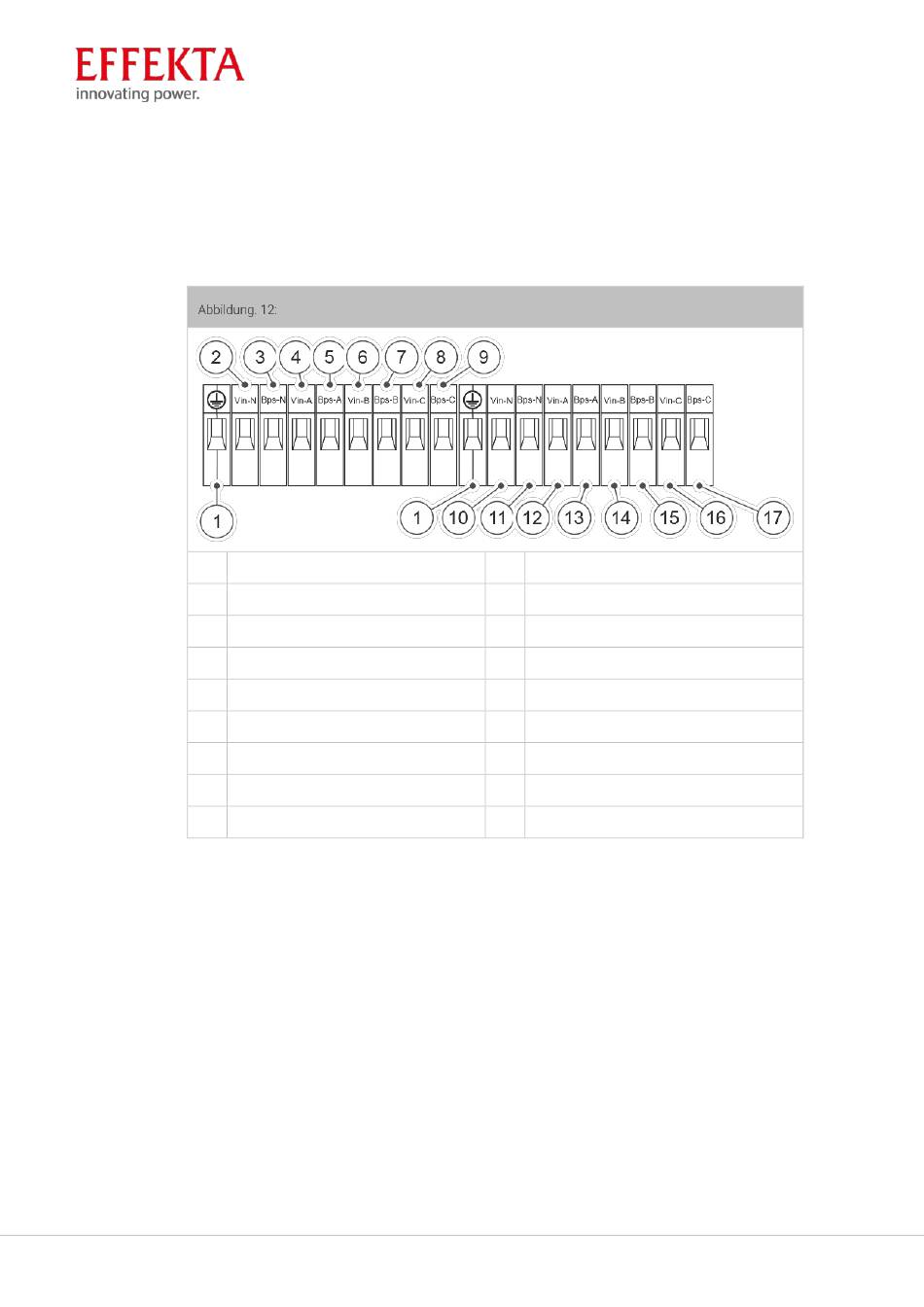

3.2.1 Klemmenübersicht Anschlusseinheit (PDU)
3.2.2

AC-Eingang / USV-Eingang

1
3
5
7
9
11
13
15
17
THOR RM Unterbrechungsfreie Stromversorgung | V3.1
Gerätebeschreibung - USV-Anschlusseinheit mit Bypassfunktion (PDU)
Erdungsklemme
Eingang Bypassnetz Bps-N
Eingang Bypassnetz Bps-L1
Eingang Bypassnetz Bps-L2
Eingang Bypassnetz Bps-L3
Eingang USV-Bps-N
Eingang USV-Bps-L1
Eingang USV-Bps-L2
Eingang USV-Bps-L3
2 Netzeingang-N
4 Netzeingang-L1
6 Netzeingang-L2
8 Netzeingang-L3
10 Eingang USV-N
12 Eingang USV-L1
14 Eingang USV-L2
16 Eingang USV-L3
Gerätebeschreibung– Seite 28
