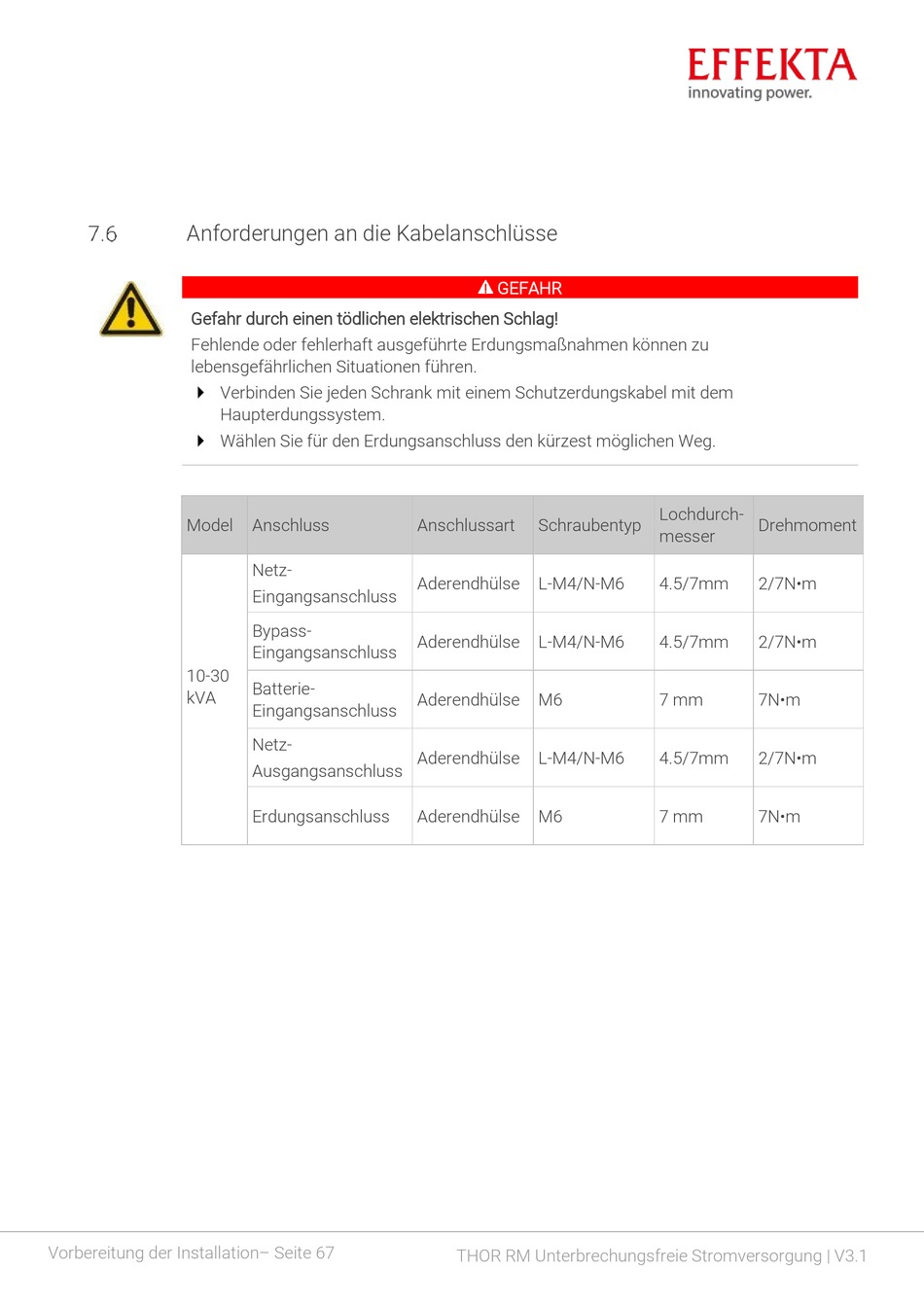

Anforderungen an die Kabelanschlüsse
Gefahr durch einen tödlichen elektrischen Schlag!
Fehlende oder fehlerhaft ausgeführte Erdungsmaßnahmen können zu
lebensgefährlichen Situationen führen.
Verbinden Sie jeden Schrank mit einem Schutzerdungskabel mit dem
Haupterdungssystem.
Wählen Sie für den Erdungsanschluss den kürzest möglichen Weg.
Model
10-30
kVA
Vorbereitung der Installation– Seite 67
Anschluss
Anschlussart
Netz-
Aderendhülse
Eingangsanschluss
Bypass-
Aderendhülse
Eingangsanschluss
Batterie-
Aderendhülse
Eingangsanschluss
Netz-
Aderendhülse
Ausgangsanschluss
Erdungsanschluss
Aderendhülse
GEFAHR
Schraubentyp
L-M4/N-M6
L-M4/N-M6
M6
L-M4/N-M6
M6
THOR RM Unterbrechungsfreie Stromversorgung | V3.1
Lochdurch-
Drehmoment
messer
4.5/7mm
2/7N•m
4.5/7mm
2/7N•m
7 mm
7N•m
4.5/7mm
2/7N•m
7 mm
7N•m
