8.2.6.1

Hinweise zum Akkubank-Spannungs-Bereich

Die USV-Anlage THOR RM-Serie arbeitet mit dem Einsatz von 20 Akkumulatoren in Reihe
geschaltet pro Strompfad (+ und
Damit ergibt sich eine Akkubank-Spannung von nominal

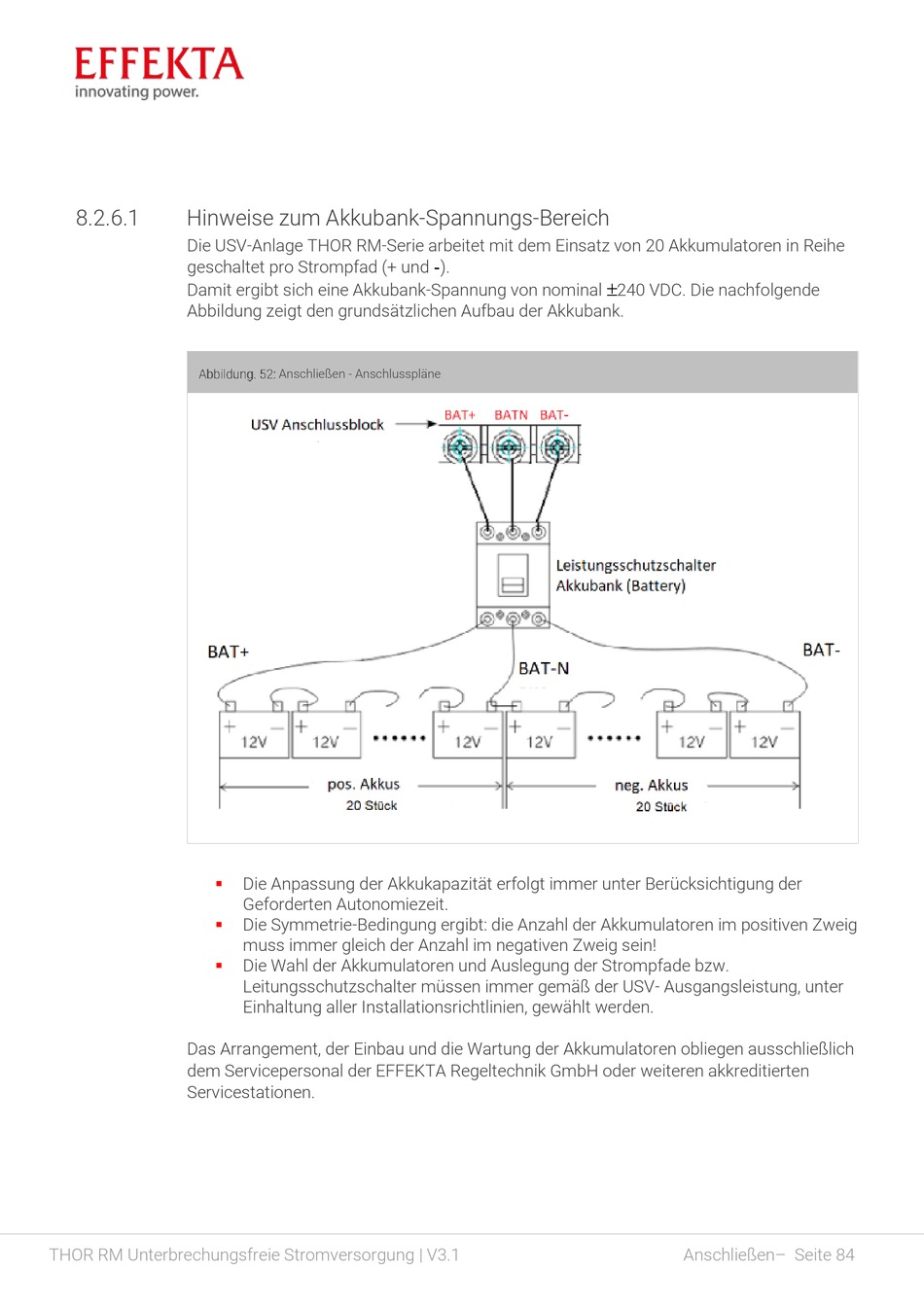

Abbildung zeigt den grundsätzlichen Aufbau der Akkubank.
▪
▪
▪
Das Arrangement, der Einbau und die Wartung der Akkumulatoren obliegen ausschließlich
dem Servicepersonal der EFFEKTA Regeltechnik GmbH oder weiteren akkreditierten
Servicestationen.
THOR RM Unterbrechungsfreie Stromversorgung | V3.1
Anschließen - Anschlusspläne
Die Anpassung der Akkukapazität erfolgt immer unter Berücksichtigung der
Geforderten Autonomiezeit.
Die Symmetrie-Bedingung ergibt: die Anzahl der Akkumulatoren im positiven Zweig
muss immer gleich der Anzahl im negativen Zweig sein!
Die Wahl der Akkumulatoren und Auslegung der Strompfade bzw.
Leitungsschutzschalter müssen immer gemäß der USV- Ausgangsleistung, unter
Einhaltung aller Installationsrichtlinien, gewählt werden.
- ).

240 VDC. Die nachfolgende
Anschließen– Seite 84
