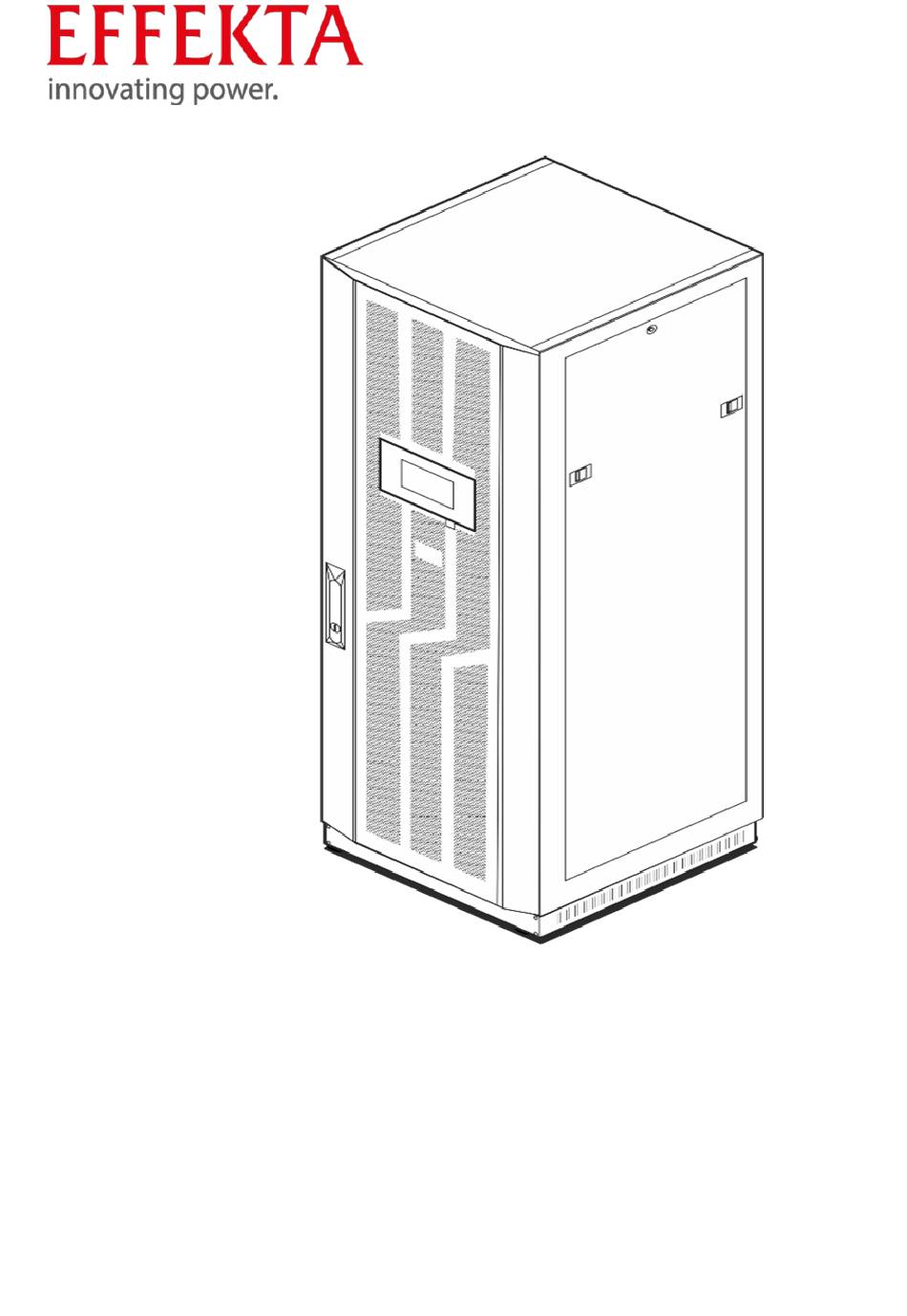

- Seite 1 Bedienungsanleitung Produktbezeichnung THOR 31 Systemtyp Unterbrechungsfreie Stromversorgung 6…30 kVA Revision V1.2 Sprache...
-
Seite 2: Hersteller
GmbH kann für fehlende oder fehlerhafte Angaben und deren Folgen weder eine juristische Verantwortung noch irgendeine Haftung übernehmen. Die EFFEKTA GmbH behält sich das Recht vor, ohne Ankündigung die Software oder Hardware oder Teile davon, sowie die mitgelieferten Druckschriften oder Teile davon zu verändern oder zu verbessern. - Seite 3 Bedienungsanleitung Sicherheit– Seite 3 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
-
Seite 4: Inhaltsverzeichnis
ECO-Modus ........................35 Wartungs-Modus ......................36 Bedien- und Anzeigeelemente ............37 Überwachungsmodul ....................... 37 Modul-Bedienteil ....................... 39 Schrank-Bedienteil ......................44 5.3.1 Funktionsleiste ....................... 45 DATEN ..........................45 STATUS ..........................45 5.5.1 Netzeingang ........................46 THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Sicherheit– Seite 4... - Seite 5 Anforderungen an das hausseitige Versorgungsnetz ..........80 Anforderungen an die Leitungsquerschnitte ............... 80 Anforderungen an Trennvorrichtungen gemäß IEC 62040-1 ........81 Anforderungen an die Kabelanschlüsse ............... 82 Empfehlungen zu Randabständen ................83 Sicherheit– Seite 5 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
- Seite 6 Gesetzliche Vorschriften ....................123 Umweltschutzauflagen ....................123 Optionales Zubehör ................. 124 Externe Akkubank ......................124 Kommunikations-Adapter SNMP ................124 Kommunikations-Adapter Relais-Karte ..............125 Externer Bypass ......................126 Verschleißteilliste ................127 Anhang ....................128 THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Sicherheit– Seite 6...
- Seite 7 Technische Daten ......................128 Möglichkeiten zur Fehlerbehebung ................131 Konformitätserklärung ..............134 Sicherheit– Seite 7 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
-
Seite 8: Sicherheit
Weist auf eine mögliche gefährliche Situation hin. Das Nichtbeachten der Sicherheitsbestimmungen kann Verletzungen zur Folge haben. VORSICHT Weist auf eine mögliche gefährliche Situation hin. Das Nichtbeachten der Sicherheitsbestimmungen kann Sachschäden zur Folge haben. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Sicherheit– Seite 8... -
Seite 9: Allgemeine Sicherheitshinweise Für Usv-Systeme
Achten Sie auf die Anlagenanordnung und darauf, dass sich das USV-System und gegebenenfalls andere Maschinen nicht untereinander beeinflussen. ▪ Das USV-System darf nur in Innenräumen betrieben werden. Sie ist nicht für den Einsatz in staubiger oder korrosiver Umgebung sowie in explosiver Atmosphäre geeignet. Sicherheit– Seite 9 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 10: Bauliche Veränderungen
Betriebsbedingungen sind einzuhalten, um die einwandfreie Funktionsweise der USV-Einrichtung zu gewährleisten. Bauliche Veränderungen ▪ Am Gerät dürfen, ohne Wissen der EFFEKTA GmbH, keine baulichen Veränderungen vorgenommen werden. ▪ Das Gerät darf ausschließlich mit Originalersatzteilen der EFFEKTA GmbH oder mit Ersatzteilen, die den Anforderungen der EFFEKTA GmbH entsprechen, betrieben werden. -
Seite 11: Bekannte Restrisiken
− Transportieren Sie die Originallieferung immer so nahe wie möglich an den Aufstellungsort. − Nach dem Auspacken und Absetzen der Anlage ist diese mittels Hubwagen oder Transportrollen an den endgültigen Aufstellort zu bewegen; Sicherheit– Seite 11 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... - Seite 12 − Achten Sie beim Transport zudem auf den gekennzeichneten Schwerpunkt − Treten Sie niemals unter schwebende Lasten! − Der Aufenthalt in den Fahrstraßen ist verboten! − Beachten Sie den Schwerpunkt der Fracht! Sicherheitshinweise beim Transport THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Sicherheit– Seite 12...
- Seite 13 Lasten über 55 kg müssen mit technischen Hilfsmitteln gehoben bzw. transportiert werden (z.B. Gabelstapler). Beim Transport von schweren Lasten über 18 kg müssen ab einer Steigung von 10% technische Hilfsmittel eingesetzt werden. Sicherheit– Seite 13 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
-
Seite 14: Sicherheitshinweise Bei Der Installation
Betauungseffekten kommen. Deshalb ist eine Akklimatisationszeit von mindestens 2 Stunden einzuhalten bevor weitere Schritte unternommen werden dürfen. Stellen Sie dabei sicher, dass der Temperaturausgleich abgeschlossen ist und kondensierte Flächen innerhalb und außerhalb vollständig abgetrocknet sind. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Sicherheit– Seite 14... - Seite 15 ▪ Halten Sie die zur Belüftung notwendigen Mindestabstände zu benachbarten Einrichtungen oder Wänden ein. Sicherheitshinweise bei der Installation min. 1000 mm min. 1000 mm min. 2000 mm Sicherheit– Seite 15 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
- Seite 16 Daten auf dem Typenschild übereinstimmen. Bei Abweichungen darf das Gerät nicht angeschlossen werden. − Nur an TN‐Netzen anschließen! − Das Gerät darf im normalen Betrieb nicht mit abmontierter Abdeckung betrieben werden! Die Abdeckung darf nur! THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Sicherheit– Seite 16...
-
Seite 17: Sicherheitshinweise Beim Betrieb
Das USV-System sollte bei bestimmungsgemäßem Betrieb (Normalbetrieb) nicht von der hausseitigen Gebäudeversorgung getrennt werden. Bei getrennter Stromzufuhr können die Batterien nicht geladen werden. Das USV-System kann nur mit geladenen Batterien bestimmungsgemäß funktionieren. Sicherheit– Seite 17 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 18: Sicherheitshinweise Bei Wartung Und Reparatur
− Bevor Sie Wartungs- und / oder Servicearbeiten durchführen, trennen Sie die Batterien vom Stromnetz und stellen Sie sicher, dass an den Klemmen von Hochleistungskondensatoren, wie z. B. BUS-Kondensatoren, kein Strom und keine gefährliche Spannung anliegt! THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Sicherheit– Seite 18... - Seite 19 − Entstehen Kurzschlüsse an Akkumulatoren, können durch Berühren der stromführenden Teile starke Verbrennungen auftreten. − Akkumulatoren sollten niemals mit Wärmequellen in Verbindung gebracht werden bzw. dürfen nicht mit Flammen in Berührung geraten. Es besteht dabei Explosionsgefahr! Sicherheit– Seite 19 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
-
Seite 20: Sicherheitshinweise Bei Der Entsorgung
− Es besteht Ätzgefahr an Haut und Augen − Der Elektrolyt ist hoch giftig. ▪ Defekte oder degenerierte Akkumulatoren müssen umweltgerecht entsorgt werden. − Auf keinen Fall Akkumulatoren in den Hausmüll werfen. − Örtliche Entsorgungsvorschriften sind zu beachten. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Sicherheit– Seite 20... -
Seite 21: Gefahrenkennzeichnung
Sind Gefahrenkennzeichnungen defekt, müssen Sie die sofortige Erneuerung veranlassen. Gefahrenkennzeichnung → Sicherheitshinweise bei der Entsorgung Warnzeichen Bedeutung Maßnahmen Warnung vor Stellen Sie sicher, dass die gefährlicher Wartungsabdeckung montiert und verschraubt ist, bevor Sie die USV Spannung einschalten. Sicherheit– Seite 21 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... - Seite 22 Schalten Sie die Sicherungen Batterieeinschübe aus. Prüfen sie, ob Spannung an den Klemmen anliegt bevor Sie die Anschlüsse berühren! Warnung vor Hoher Leckstrom! Erdungsanschluss gefährlicher vor Anschluss der Versorgung Spannung unbedingt erforderlich. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Sicherheit– Seite 22...
-
Seite 23: Bestimmungsgemäße Verwendung
Ergänzend zu dieser Beschreibung müssen Sie folgende Vorschriften beachten: ▪ die im jeweiligen Land und an der Einsatzstelle geltenden Regelungen und Vorschriften zur Unfallverhütung. ▪ die im jeweiligen Land und an der Einsatzstelle geltenden Regeln für fach- und sicherheitsgerechtes Arbeiten. Sicherheit– Seite 23 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 24: Vorhersehbare Fehlanwendung
Die Sicherheitshinweise am USV-System bzw. in der Bedienungsanleitung sind zu beachten. Ein Nichtbeachten kann zu gesundheitlichen Schäden oder zum Tod von Bedien- oder Wartungspersonal oder Personen in der Umgebung des USV-Systems führen. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Sicherheit– Seite 24... -
Seite 25: Lieferumfang
3 x 2 Schlüssel vorne und hinten, sowie der Seitenbleche; Handbuch Handbuch-Deutsch; Schnittstellenverbindung RS232-Kabel zwischen USV und PC; Schnittstellenverbindung Parallel-Kabel zwischen den jeweiligen USVs; Temperatur- Sensor mit sensor Kommunikationskabel; PowerShut Softwarepaket: Plus zum Download; Lieferumfang– Seite 25 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 26: Gerätebeschreibung
USV-Systeme auf dem Markt und damit bestens geeignet, um bares Geld zu sparen. Bis zu 4 THOR 31 Geräte können parallel betrieben werden. Solch eine Gruppe parallel geschalteter USV verhält sich wie ein großes USV-System, bietet jedoch den Vorteil einer höheren Zuverlässigkeit und Redundanz. -
Seite 27: Außenansicht - Vorne
Außenansicht - vorne Gerätebeschreibung - Außenansicht - vorne LCD-Bildschirm: zeigt USV-Daten NOT-Stopp-Taste (EPO): und -Status an Verbraucherlast wird abgeschaltet Unterbricht die Stromversorgung der Last. Deaktiviert Gleichrichter, Wechselrichter, statischen Bypass und Batteriebetrieb Türschloss Gerätebeschreibung– Seite 27 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 28: Innenansicht: Systemschrank - Vorne
Der Stromversorgungsschalter Überwachungsmodul des Überwachungsmoduls. USV-Modul 1 USV-Modul 2 Einschubschächte für USV- Sicherungsschalter [MAINS] Module 3-5 Sicherungsschalter [BYPASS] Sicherungsschalter [MAINTENANCE] Sicherungsschalter [OUTPUT] Sicherungsschalter [BATTERY] Anschlusskonsole für Eingang, Anschlusskonsole für Batterie Bypass und Ausgang THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Gerätebeschreibung– Seite 28... -
Seite 29: Anschlusskonsole: Systemschrank - Vorne
Gerätebeschreibung - Anschlusskonsole: Systemschrank – vorne Eingang Mains-N Bps-N-Eingangsklemme Eingang Mains-L1 Bps-L-Eingangsklemme Eingang Mains-L2 Eingang Mains-L3 Ausgang Output-L Ausgang Neutral Output -N BAT+ Akkubankanschluss positiv 10 BATN Akkubankanschluss neutral BAT- Akkubankanschluss negativ Gerätebeschreibung– Seite 29 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 30: Anschlusskonsole: Systemschrank - Hinten
Anschlusskonsole: Systemschrank – hinten Gerätebeschreibung - Anschlusskonsole: Systemschrank – hinten Sicherungen USV-Modul 1 Sicherungen USV-Modul 2 Kondensatorsicherungen (Mains Überspannungsschutz Cap Breaker) THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Gerätebeschreibung– Seite 30... -
Seite 31: Schnittstellen Der Zentraleinheit
Gerätebeschreibung - Anschlusskonsole: Systemschrank – hinten Signal-Schnittstelle Kommunikationsschnittstelle RS485 (2x); Anschluss Bedieneinheit der Kommunikationsschnittstelle Anlage LCD (Fronttüre); RS232; Optionale Schnittstelle; Einschub für intelligente Erweiterungskarten z.B. Relais-Adapter; Einschub für intelligente Erweiterungskarten, hier SNMP-Adapter; Gerätebeschreibung– Seite 31 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 32: Funktionsbeschreibung
Der Gleichrichter bezieht Strom aus dem hausseitigen Stromnetz und versorgt den Wechselrichter mit Gleichstrom, während gleichzeitig die Batterien aufgeladen werden. Der Wechselrichter wandelt die Gleichstromversorgung in Wechselstrom und versorgt so die Last. Funktionsbeschreibung – Normal-Modus THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Funktionsbeschreibung– Seite 32... -
Seite 33: Batterie-Modus
Batterie für die Stromversorgung der angeschlossenen Last. Dies erfolgt unmittelbar, sodass die Stromversorgung der angeschlossen Last nicht unterbrochen wird. Das USV- System kehrt automatisch in den Normalmodus zurück, wenn die Netzstromversorgung wiederhergestellt wird. Funktionsbeschreibung – Batterie-Modus Funktionsbeschreibung– Seite 33 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 34: Bypass-Modus
Für den Fall, dass der Wechselrichterausgang nicht mit der Bypass-Wechselstromquelle synchronisiert ist, führt der statische Bypass eine Lastübertragung vom Wechselrichter zum Bypass auf die zu versorgende Last durch. Dies soll verhindern, dass nicht synchronisierte Wechselstromquellen zusammen geschaltet werden. Funktionsbeschreibung – Bypass-Modus THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Funktionsbeschreibung– Seite 34... -
Seite 35: Eco-Modus
Wirkungsgrad der zugeführten Leistung zu erhöhen. Im ECO-Modus arbeitet die USV so, dass die USV in die Bypass-Versorgung übergeht. Wenn der Wechselstrom außerhalb des eingestellten Fensters liegt, überträgt das USV-Systems vom Bypass zum Wechselrichter und versorgt die Batterie mit Strom. Funktionsbeschreibung – ECO-Modus Funktionsbeschreibung– Seite 35 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 36: Wartungs-Modus
Versorgung der Last erfolgt direkt vom Bypass-Eingang zum Ausgang der USV. In diesem Modus können Teile des USV-Systems ersetzt oder repariert werden, ohne dass die Stromversorgung der angeschlossenen Lasten unterbrochen wird. Funktionsbeschreibung – Wartungs-Modus THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Funktionsbeschreibung– Seite 36... -
Seite 37: Bedien- Und Anzeigeelemente
Der Summer wird automatisch neu gestartet, wenn ein Fehler auftritt. Wechselrichterbetrieb deaktivieren. Mains - Netz Grün Gleichrichter im Normalbetrieb Blinkt grün Eingangsnetzspannung oder -frequenz außerhalb des normalen Bereichs Eingang AC nicht verfügbar Bedien- und Anzeigeelemente– Seite 37 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 38: Battery - Batterie
Wechselrichter funktioniert nicht Output - Ausgang Grün USV-Ausgang EIN und Normal Blinkt grün Überlastung des USV-Ausgangs oder USV- Ausgangsschalter schaltet nicht ein USV-Ausgang AUS. Fault - Fehler Normaler Betrieb USV-Fehler THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 38... -
Seite 39: Modul-Bedienteil
Bedien- und Anzeigeelemente – Bedienteil LED-Statusanzeige LCD-Informationsanzeige (von oben nach unten gesehen: (Informationen, Menü-Seiten); Alarm, Bypass-Betrieb, Autonomie-Betrieb, Inverter- Betrieb) Scroll-Taste: Eingabe zum Schalter [OFF] zur Auswahl der nächsten Element Menüseiten Schalter [ON] Bedien- und Anzeigeelemente– Seite 39 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... - Seite 40 1) Wenn die USV im Kaltstartmodus eine Verbindung zum Stromnetz oder zur Batterie herstellt, zeigt das Display folgendes an: Modul-ID und Statuscode 2) Drücken Sie die „Scrollen“-Taste (3). Das Display zeigt folgendes: Phase A (L1): Spannung/Frequenz THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 40...
- Seite 41 Phase B (L2): Spannung/Frequenz Phase C (L3): Spannung/Frequenz Bat + (Positiv): Spannung/Strom Bat – (Negativ): Spannung/Strom Bedien- und Anzeigeelemente– Seite 41 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
- Seite 42 Ausgang: Spannung/Frequenz Last: Last in kW und in kVA Temperatur: Innentemperatur und Umgebungstemperatur Software Version & Model THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 42...
- Seite 43 3) Durch Drücken der „Scrollen“-Taste können Sie alle Anzeigen von der ersten bis zur letzten durchgehen und dann zur ersten zurückkehren und umgekehrt. 4) Alarmcodes werden angezeigt, wenn abnormales Verhalten auftritt. Bedien- und Anzeigeelemente– Seite 43 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
-
Seite 44: Schrank-Bedienteil
Die nachfolgende Auflistung der Menü-Seiten erstellt einen Überblick der vorhandenen Informationen. Geblättert wird innerhalb des Menüs über die Nutzung des Tastenfeldes. Bedien- und Anzeigeelemente Typdaten-Anzeige Alarmübersicht Datum/Uhrzeit-Anzeige Funktionsschema Schaltflächen zur Anzeige von Betriebsinformationen THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 44... -
Seite 45: Funktionsleiste
Funktionsleiste Bedien- und Anzeigeelemente DATEN-Menü STATUS-Menü ALARM-Menü EINSTELLUNGEN-Menü WARTUNG-Menü COMMON-Menü ÜBER-Menü DATEN Unter diesem Menüpunkt sind keine weiteren Daten gespeichert. STATUS Bedien- und Anzeigeelemente Zum Untermenü Zum Untermenü [BYPASS] [NETZEINGANG] Bedien- und Anzeigeelemente– Seite 45 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 46: Netzeingang
Zum Untermenü [AUSGANG] Zum Untermenü [STATUS INFO] Zum Untermenü [BATTERIE] Zum Untermenü [MODULDATEN] 5.5.1 Netzeingang Bedien- und Anzeigeelemente Zurück zum Startbild Zurück zur STATUS-Seite THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 46... -
Seite 47: Bypass
5.5.2 Bypass Bedien- und Anzeigeelemente Zurück zum Startbild Zurück zur STATUS-Seite Bedien- und Anzeigeelemente– Seite 47 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 48: Ausgang
5.5.3 Ausgang Bedien- und Anzeigeelemente Zurück zum Startbild Zurück zur STATUS-Seite Zur nächsten/vorherigen Seite blättern THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 48... -
Seite 49: Batterie
5.5.4 Batterie Bedien- und Anzeigeelemente Zurück zum Startbild Zurück zur STATUS-Seite Zur nächsten/vorherigen Seite blättern Bedien- und Anzeigeelemente– Seite 49 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 50: Status-Info
5.5.5 Status-Info Bedien- und Anzeigeelemente Zurück zum Startbild Zurück zur STATUS-Seite Zur nächsten/vorherigen Seite blättern THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 50... -
Seite 51: Moduldaten
5.5.6 Moduldaten Bedien- und Anzeigeelemente Zurück zum Startbild Zurück zur STATUS-Seite Zur nächsten/vorherigen Seite Zum nächsten/vorherigen Modul blättern blättern Bedien- und Anzeigeelemente– Seite 51 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 52: Alarm
ALARM Bedien- und Anzeigeelemente Zum Untermenü [ALARM Zum Untermenü [HISTORY] AKTUELL] Buzzer einschalten / ausschalten THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 52... -
Seite 53: Alarm-Aktuell
5.6.1 Alarm-Aktuell Bedien- und Anzeigeelemente Zurück zum Startbild Zurück zur STATUS-Seite Zur nächsten/vorherigen Seite blättern Bedien- und Anzeigeelemente– Seite 53 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 54: Historie
5.6.2 Historie Bedien- und Anzeigeelemente Zurück zum Startbild Zurück zur STATUS-Seite Zur nächsten/vorherigen Seite blättern THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 54... -
Seite 55: Einstellung (Einstell)
Einstellung (EINSTELL) Um die Untermenüs anzuzeigen müssen Sie ein Passwort eingeben. Das werkseitig hinterlegte Benutzerkennwort lautet "191210". Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente– Seite 55 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... - Seite 56 Bedien- und Anzeigeelemente Zum Untermenü Zum Untermenü [EINSTELLUNG [GRUNDEINSTELLUNGEN] ERWEITERT] THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 56...
-
Seite 57: Grundeinstellung
Um das Untermenü [Grundeinstellung] anzuzeigen müssen Sie ein Passwort eingeben. Das werkseitig hinterlegte Benutzerkennwort lautet "191210". Bedien- und Anzeigeelemente Zum Untermenü [SPRACHE] Zum Untermenü [PASSWORT] Zum Untermenü [HELLIGKEIT] 4 Zum Untermenü [ZEIT & ZEITRAUM] Zum Untermenü [EINSTELLUNG STANDARD] Bedien- und Anzeigeelemente– Seite 57 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 58: Sprache
5.7.1.1 Sprache Bedien- und Anzeigeelemente Zurück zum Startbild Zurück zur STATUS-Seite Sprache auswählen Speichert die angezeigten Einstellungen THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 58... -
Seite 59: Passwort
Eingabefeld für das neue Eingabefeld zur Bestätigung des neuen Passwort Passworts Auswahl-Schaltfläche zur Einstellung der Sperrzeit. Nach Ablauf dieser Zeit muss das Passwort erneut eigegeben werden (sofern passwortgeschützte Funktionen benötigt werden) Bedien- und Anzeigeelemente– Seite 59 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 60: Helligkeit Und Hintergrundbeleuchtung
Eingabefeld zur Eingabe der Verzögerungszeit für die LCD- Hintergrundbeleuchtung. Klicken Sie auf den Text, um einen neuen Wert einzugeben. Der Wertebereich liegt zwischen 1 und 255, der Standardwert ist 60. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 60... -
Seite 61: Datum- Und Uhrzeiteinstellung
Eingabefeld zur Eingabe des Systemdatums: Einstellungen/Werte Klicken Sie auf den Text, um einen neuen Wert einzugeben. Eingabefeld zur Eingabe der Systemuhrzeit: Klicken Sie auf den Text, um einen neuen Wert einzugeben. Bedien- und Anzeigeelemente– Seite 61 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 62: Erweiterte Einstellung
− Einzel-Betrieb − Parallelmodus − ECO-Modus Max. Module Pro Es können 1 – 5 Module ausgewählt werden. Schrank Wählen Sie die USV-Startlogik. AUTOMATISCHER − Aktivieren: Wechselrichterausgang automat. WIEDERANLAUF Deaktivieren: Kein Ausgang. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 62... -
Seite 63: Einstellung Parallel
Der Wert kann 2 ~ 6 sein, der Standardwert ist 2. Anzahl der Redundanz der parallelgeschalteten USV- ANZAHL PARALLEL- Schranksysteme USVs REDUNDANT Der Wert kann 0 ~ 5 sein, der Standardwert ist 0. Bedien- und Anzeigeelemente– Seite 63 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 64: Einstellung Ausgang
− 220 V − 230 V − 240 V Standard ist [230.0]. Ausgang Inverter Der Wert kann -5% ~ 0 ~ + 5% sein, Schritt ist 0,5%, SpannungsRegelung Standard ist [0.0]. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 64... -
Seite 65: Einstellung Batterie
Der Wert kann 30 ~ 50 sein, der Standardwert ist 32. Der Wert muss an die tatsächliche Konfiguration angepasst Kapazität je Akku werden. Andernfalls wir eine Alarmmeldung ausgegeben. (Ah) Der Wert kann zwischen 7 und 2000 liegen. Bedien- und Anzeigeelemente– Seite 65 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... - Seite 66 Der Starkladungsspannungswert kann zwischen 2,30 und Boost-Spannung 2,40 V / Zelle liegen und beträgt standardmäßig 2,30 V / (V/Zelle) Zelle. Durchschnittliche Ladezeitlimit, der Wert kann 1–999 Minuten betragen und Ladezeit (Min.) beträgt standardmäßig 60. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 66...
- Seite 67 Der Wert kann 0,001 ~ 0,007 / Zelle betragen und beträgt Ladeerhaltungs- standardmäßig 0,003. Spannungs- Koeffizient (V/Zelle/C) Einstellung Starkladung deaktivieren oder aktivieren Einstellung Boost- Ladung Standard ist [AKTIVIERT]. Warnung keine Batteriealarm Standard ist [AKTIVIERT]. Batterien Aus Bedien- und Anzeigeelemente– Seite 67 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
-
Seite 68: Einstellung Bypass
Wenn die Differenz zwischen der Bypass- BYPASS- Eingangsfrequenz und der Nennfrequenz größer als dieser FREQUENZBEREICH Wert ist, wird die Möglichkeit zur Bypass-Umschaltung deaktiviert. Der Wertebereich beträgt 1%, 2%, 4%, 5%, 10% (Standard). THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 68... -
Seite 69: Wartung
Wartung Bedien- und Anzeigeelemente Zum Untermenü [Datenexport] Bildschirmkorrektur (aktuell ohne Funktion) Zum Untermenü [Batterietest] Bedien- und Anzeigeelemente– Seite 69 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 70: Datenexport
5.8.1 Datenexport Zum Datenexport die USB-Schnittstelle der Steuereinheit verwenden. Passwort: 191210 Bedien- und Anzeigeelemente THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 70... -
Seite 71: Batterietest
5.8.2 Batterietest Bedien- und Anzeigeelemente SELBSTTEST Auswahl des gewünschten Testverfahrens. Es können folgende Textvarianten ausgewählt werden: − Automatischer Selbsttest deaktivieren − Zeitintervall täglich − Zeitintervall wöchentlich Bedien- und Anzeigeelemente– Seite 71 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 72: Zeitintervall Täglich
5.8.2.1 Zeitintervall täglich Bedien- und Anzeigeelemente SELBSTTEST DATUM Gibt das Datum an, an dem der Selbsttest immer ausgeführt werden soll. TESTDAUER Gibt die Dauer des Selbsttests in Sekunden an. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 72... -
Seite 73: Zeitintervall Wöchentlich
5.8.2.2 Zeitintervall wöchentlich Bedien- und Anzeigeelemente SELBSTTEST DATUM Gibt das Datum an, an dem der Selbsttest immer ausgeführt werden soll. TESTDAUER Gibt die Dauer des Selbsttests in Sekunden an. Bedien- und Anzeigeelemente– Seite 73 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 74: Gemeinsame Einstellungen (Common)
Gemeinsame Einstellungen (COMMON) Bedien- und Anzeigeelemente Zum Untermenü Zum Untermenü [WECHSELRICHTER EIN/AUS] [Batterietest (manuell] Die Untermenüs Netzeingang, Bypass, Ausgang und History wurden schon in den vorherigen Kapiteln beschrieben. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 74... -
Seite 75: Wechselrichter On/Off
5.9.1 Wechselrichter ON/OFF Bedien- und Anzeigeelemente Wechselrichter Single-USV ein Wechselrichter Single-USV aus 5.9.2 Batterietest manuell Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente– Seite 75 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 76: Über
ÜBER 5.10.1 Monitor- und Display-Software Versionen Bedien- und Anzeigeelemente THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedien- und Anzeigeelemente– Seite 76... -
Seite 77: Lagerung, Transport Und Auspacken
Gleiches gilt bei Umzügen oder Rücksendungen. Die Verpackung hat keinen funktionalen Fallschutz, infolgedessen müssen alle herunter gefallenen oder umgekippten Geräte, vor der Inbetriebnahme, von der EFFEKTA Regeltechnik GmbH überprüft werden. Gleiches gilt für Beschädigungen am Gerät. Es besteht bei Transportschäden generell ein hohes Risiko, dass auch der Energiespeicher und/oder dessen elektrische Verbindungen in Mitleidenschaft gezogen wurden. -
Seite 78: Auspacken Und Abstellen
Betrieb, falls Sie Schäden feststellen oder Teile fehlen, sondern benachrichtigen Sie umgehend den Lieferanten bzw. Händler. ▪ Die Verpackung ist wiederverwertbar. Bitte bewahren Sie sie nach dem Auspacken zur Wiederverwendung auf oder entsorgen Sie diese fachgerecht. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Lagerung, Transport und Auspacken– Seite 78... -
Seite 79: Entladen Mit Rampe (Option)
Rollen Kontakt mit der Bodenplatte haben. Schritt 3 Führen Sie das Gerät vorsichtig die Rampe hinunter. Vorsicht! Schweres Gerät! Handhaben Sie den Transport mindestens mit zwei Personen! Lagerung, Transport und Auspacken– Seite 79 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 80: Anforderungen An Das Hausseitige Versorgungsnetz
Nennleistung zu installieren. Bypass Input USV Leistung AC Eingang AC Ausgang Erdung Eingang** Max. 30 kVA 10 (50*) * Bypass-Versorgung (erhöhte Sicherheit) ** Abhängig von der Batteriebestückung und Batteriekapazität THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Lagerung, Transport und Auspacken– Seite 80... -
Seite 81: Anforderungen An Trennvorrichtungen Gemäß Iec 62040-1
Magnetspule des Trennschalters Sind mehrere USV-Einrichtungen parallel geschalten, ist für jede USV eine separate Trennvorrichtung vorzusehen. Eine explizite Kennzeichnung nach IEC 62040-1 (4.7.3) an allen Leitungsschutzschaltern der Netz-Versorgung ist durchzuführen. Lagerung, Transport und Auspacken– Seite 81 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 82: Anforderungen An Die Kabelanschlüsse
Aderendhülse L-M4/N-M6 4.5/7mm 2/7N•m Eingangsanschluss Bypass- Aderendhülse L-M4/N-M6 4.5/7mm 2/7N•m Eingangsanschluss 10-30 Batterie- Aderendhülse 7 mm 7N•m Eingangsanschluss Netz- Aderendhülse L-M4/N-M6 4.5/7mm 2/7N•m Ausgangsanschluss Erdungsanschluss Aderendhülse 7 mm 7N•m THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Lagerung, Transport und Auspacken– Seite 82... -
Seite 83: Empfehlungen Zu Randabständen
Mindestempfehlungen zu Randabständen und Serviceraum. Ausreichende Randabstände sind wichtig, um Wartungs- und Servicearbeiten schnell und sicher durchführen zu können. Randabstände min. 1000 mm min. 1000 mm min. 2500 mm Lagerung, Transport und Auspacken– Seite 83 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 84: Empfehlung Zur Verwendung Eines Externen Bypasses
Verbraucher ist der Betreiber zuständig. Wir empfehlen deshalb dringend vor jedem Verbraucher einen Fehlerstromschutzschalter (FI, RCD) und einen Leitungsschutzschalter (LS) zu installieren, sofern dies nach DIN VDE 0100-410 notwendig ist, um den Personen- und Verbraucherschutz vollständig zu garantieren. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Lagerung, Transport und Auspacken– Seite 84... -
Seite 85: Anschließen
Betreiben Sie keine Haushalts- und Handwerkergeräte wie z. B. Heizlüfter, Staubsauger, Bohrmaschinen, Föhn, Toaster, usw. über die USV; ▪ Schließen Sie keine Verbraucher an die USV an, welche das Gerät überlasten könnten; ▪ Verwenden Sie allgemein installationsgerechtes Werkzeug; Anschließen– Seite 85 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 86: Anschließen Der Netz-Versorgung
Nehmen Sie den Anschluss der Leistungsnetze in folgender Reihenfolge vor: Anschluss: Bedeutung / Funktion: Eingang Mains- V Netzeingang Phase L1 Eingang Mains- V Netzeingang Phase L2 Eingang Mains- V Netzeingang Phase L3 Input-N- V Netzeingang Neutralleiter N Erdung THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Anschließen– Seite 86... -
Seite 87: Anschließen Der Bypass-Versorgung
Anschließen - Anschließen der Bypass-Versorgung Bypass-PE Bypass-N Bypass-L Verbinden Sie nun die Bypass-Versorgung mit den Bypass-Eingangsklemmen: Anschluss: Bedeutung / Funktion: Bps -L1 Bypasseingang Phase L1 Bps -N Netzeingang Neutralleiter N Bps -PE Erdung Anschließen– Seite 87 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 88: Anschließen Der Verbraucher-Versorgung
7.1.3 Anschließen der Verbraucher-Versorgung Anschließen – Anschließen der Verbraucher-Versorgung Verbinden Sie das Verbrauchernetz mit den Ausgangsklemmen: Anschluss: Bedeutung / Funktion: Output-L Netzausgang Phase L1 Output-N Netzausgang Neutralleiter N Erdung THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Anschließen– Seite 88... -
Seite 89: Anschließen Der Batterien
Anschließen - Anschließen der Batterien Verbinden Sie die externe Akkubank mit den Akkubankklemmen. Beachten Sie dabei die geltenden Installationsvorschriften. Anschluss: Bedeutung / Funktion: BAT+ Akkubankanschluss positiv BATN Akkubankanschluss neutral BAT- Akkubankanschluss negativ Anschließen– Seite 89 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 90: Hinweise Zum Akkubank-Spannungs-Bereich
7.1.4.1 Hinweise zum Akkubank-Spannungs-Bereich Die USV-Anlage THOR 31-Serie arbeitet mit dem Einsatz von 10 Akkumulatoren in Reihe geschaltet pro Strompfad (+ und Damit ergibt sich eine Akkubank-Spannung von nominal 120 VDC. Die nachfolgende Abbildung zeigt den grundsätzlichen Aufbau der Akkubank. -
Seite 91: Bedienen
Bevor Sie die Maschine einschalten, stellen Sie sicher, dass die Schutzerdung fachmännisch durchgeführt wurde und auf Funktionsfähigkeit getestet wurde. Schritt 1 Öffnen Sie Sie Gerätetür. Nutzen Sie hierzu den beiliegenden Schlüssel. Bedienen– Seite 91 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... - Seite 92 [MAINTENANCE] in Stellung [OFF] steht. Prüfen Sie, dass der Schalter [MAINTENANCE] gesichert ist! Schritt 4 Schalten Sie den Netzschalter des Überwachungsmoduls ein, damit das USV- System normal über die Überwachungseinheit kommunizieren kann. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedienen– Seite 92...
- Seite 93 Schalten Sie die Eingangs- und Bypass- Schalter aller USV-Module ein, die sich an der Rückseite der Module befinden. Schritt 6 Bringen bzw. belassen Sie die darunterliegenden Schalter der Kondensator-Sicherungen (Mains Cap Breaker) in Stellung [ON]. Bedienen– Seite 93 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
- Seite 94 Stellung [ON]. Schritt 9 Bringen Sie den Schalter [MAINS] in Stellung [ON]. Wenn die Eingangsspannung [MAINS] innerhalb des voreingestellten Bereichs liegt, startet der/die Gleichrichter innerhalb von 60 Sekunden. Die Wechselrichter-LED leuchtet auf! THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedienen– Seite 94...
- Seite 95 Schritt 10 Bringen Sie den Schalter [BATTERY] in Stellung [ON]. Schritt 11 Das LCD-Display zeigt den aktuellen Status der USV an. Die nebenstehende Abbildung zeigt den Normalbetrieb der USV an. Bedienen– Seite 95 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
-
Seite 96: Betriebsinformationen Anzeigen
Betriebsinformationen anzeigen Schritt 1 Tippen Sie auf den Bereich von dem Sie bestimmte Betriebsinformationen benötigen. Schritt 2 Das Display zeigt alle Betriebsinformationen an, die für den ausgewählten Bereich zur Verfügung stehen. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedienen– Seite 96... -
Seite 97: Hauptmenü Anzeigen
Startbild zurück zu kommen. Hauptmenü anzeigen Schritt 1 Tippen Sie auf das [Menü]-Symbol. Schritt 2 Das Display zeigt das Hauptmenü an! Über das Hauptmenü können alle Geräte-Funktionen angewählt werden! Bedienen– Seite 97 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 98: Testfunktionen
Generelle Gerätfunktion testen Schritt 1 Schalten Sie den Schalter [MAINS] aus, um einen Stromausfall zu simulieren. Schritt 2 Der Gleichrichter schaltet sich aus und die Batterie sollte den Wechselrichter ohne Unterbrechung versorgen. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedienen– Seite 98... - Seite 99 Der Gleichrichter startet nach 20 Sekunden automatisch neu und der Wechselrichter versorgt die Last. Es wird empfohlen, Dummy-Lasten zum Testen zu verwenden. Die USV kann während des Belastungstests bis zu ihrer maximalen Kapazität belastet werden. Bedienen– Seite 99 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
-
Seite 100: Gerät Vollständig Ausschalten
[SINGEL OFF] Bestätigen Sie die Meldung [EINZELANLAGE AUSSCHALTEN?] mit der Schaltfläche [BESTÄTIGEN] Die Alarm-LED (links am Display) leuchtet! Schritt 4 Öffnen Sie Sie Gerätetür. Nutzen Sie hierzu den beiliegenden Schlüssel. Schritt 5 THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedienen– Seite 100... - Seite 101 Schalten Sie auf der USV-Rückseite bei allen Batteriemodulen die Sicherungen aus. Schritt 6 Bringen Sie den Schalter [MAIN] in die Stellung [AUS]. Schritt 7 Bringen Sie den Schalter [OUTPUT] in die Stellung [AUS]. Schritt 8 Bedienen– Seite 101 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
- Seite 102 Schalten Sie den Schalter [BYPASS] aus. Schritt 9 Schalten Sie den Schalter [BATTERY] aus. Warten Sie ca. 5 Minuten, bis die internen DC- Sammelschienenkondensatoren vollständig entladen sind. Die USV wird heruntergefahren. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedienen– Seite 102...
-
Seite 103: Wartungsmodus Aus Dem Normalbetrieb Heraus Einschalten
Tippen Sie auf die Schaltfläche [WECHSELRICHTER EIN/AUS] auf dem LCD-Display. Schritt 3 Tippen Sie auf die Schaltfläche [SINGEL OFF] Bestätigen Sie die Meldung [EINZELANLAGE AUSSCHALTEN?] mit der Schaltfläche [BESTÄTIGEN] Die Alarm-LED (links am Display) leuchtet! Bedienen– Seite 103 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... - Seite 104 Schritt 4 Entfernen Sie die Schutzabdeckung. Schritt 5 Bringen Sie den Schalter [MAINTENANCE] in Stellung [EIN]. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedienen– Seite 104...
- Seite 105 Schritt 6 Schalten Sie auf der USV-Rückseite bei allen USV-Modulen die Sicherungen aus. Schritt 7 Bringen Sie den Schalter [MAINS] in die Stellung [AUS]. Schritt 8 Schalten Sie den Schalter [BYPASS] aus. Bedienen– Seite 105 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
- Seite 106 Schritt 9 Bringen Sie den Schalter [OUTPUT] in die Stellung [AUS]. Schritt 10 Schalten Sie den Schalter [BATTERY] aus. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedienen– Seite 106...
- Seite 107 Schritt 11 In diesem Modus können Teile des USV-Systems ersetzt oder repariert werden, ohne dass die Stromversorgung der angeschlossenen Lasten unterbrochen wird. Das Display ist aus. Bedienen– Seite 107 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
-
Seite 108: Wiederinbetriebnahme Aus Dem Wartungsmodus
Warten Sie bis beide Bypasswege am Display grün werden. Dieser Vorgang kann mehrere Minuten dauern. Schritt 3 Nachdem beide Bypasswege grün angezeigt sind, bringen Sie den Schalter [MAINTENANCE] in Stellung [OFF]. Schritt 4 THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Bedienen– Seite 108... - Seite 109 Schalter [MAINTENANCE]! Schritt 5 Bringen Sie den Schalter [MAINS] in Stellung [ON]. Schritt 6 Schalten Sie die Eingangs- und Bypass- Schalter aller USV-Module ein, die sich an der Rückseite der Module befinden. Bedienen– Seite 109 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
-
Seite 110: Fehlersuche & Störungsbeseitigung
0049 / (0) 741 – 17451-29 Des Weiteren haben wir für Sie einen E-Mail-Kontakt eingerichtet: kundendienst@effekta.com Zudem können Sie unter der folgenden Internet- Adresse den für Sie zuständigen Bereich oder Niederlassung erfahren. http://www.effekta.com THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Fehlersuche & Störungsbeseitigung– Seite 110... -
Seite 111: Warn- Und Fehlermeldungen Anzeigen
Alarmmeldungen zur Verfügung. Dabei werden diese Meldungen noch akustisch, durch einen Signalgeber (BUZZER), unterstützt: Schritt 7 Tippen Sie auf das Glockensymbol, um Warn- und Alarmmeldungen anzuzeigen Schritt 8 Tippen Sie auf das [Zurück]-Symbol, um zum Startbild zurück zu kommen. Fehlersuche & Störungsbeseitigung– Seite 111 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 112: Fehlermeldungen
Wechselrichter-Thyristor defekt Dauerhafter Piepton Fehler-LED leuchtet Bypass-Thyristor Dauerhafter Piepton Fehler-LED leuchtet kurzgeschlossen Bypass-Thyristor defekt Dauerhafter Piepton Fehler-LED leuchtet Sicherung defekt Dauerhafter Piepton Fehler-LED leuchtet Fehler im Parallelrelais Dauerhafter Piepton Fehler-LED leuchtet THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Fehlersuche & Störungsbeseitigung– Seite 112... - Seite 113 Einmal pro Sekunde INV- oder BPS-LED blinkt Keine Batterie Einmal pro Sekunde Batterie-LED blinkt Batterie unter Spannung Einmal pro Sekunde Batterie-LED blinkt Vorwarnung bei niedrigem Einmal pro Sekunde Batterie-LED blinkt Batteriestand Fehlersuche & Störungsbeseitigung– Seite 113 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
-
Seite 114: 7"-Schrank-Display Info-Meldungen
Last erhält Strom vom Versorgungsnetz via STS. Online Die Ausgangsleistung des Wechselrichters ist die primär zu ladende Energiequelle EPO aktiviert Der Not-Aus-Schalter wurde aktiviert. Automatischer Selbsttest Die USV hat den vorprogrammierten Batterietest gestartet. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Fehlersuche & Störungsbeseitigung– Seite 114... - Seite 115 Der negative Batteriestrang befindet sich in Batterie Erhaltungsladung. Int. Bypass-Schalter geöffnet Der interne Bypass-Schalter is manuell geöffnet Int. Bypass-Schalter geschlossen Der interne Bypass-Schutzschalter ist manuell geschlossen Der interne Ausgangsschalter ist manuell Int. Ausgangsschalter geöffnet geöffnet Fehlersuche & Störungsbeseitigung– Seite 115 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
- Seite 116 überschritten. Die USV ist in den Bypass- Modus geschaltet. Parallel im Bypass Das Parallelsystem ist in den Bypass- Modus geschaltet LBS aktiviert LBS wurde aktiviert. Blitzschutz Der Blitzschutz wurde aktiviert. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Fehlersuche & Störungsbeseitigung– Seite 116...
-
Seite 117: Schrank-Display Alarm-Meldungen
Ausfall des Batterieladethyristors Ausfall des Batterieladethyristors Mindestens einer der Kühlventilatoren ist Lüfterfehler ausgefallen. Gleichrichter, Wechselrichter und Ladegerät abgeschaltet. Überspannung im DC-Bus Gleichrichter, Wechselrichter und Batteriewandler werden aufgrund hoher DC- Busspannung abgeschaltet. Fehlersuche & Störungsbeseitigung– Seite 117 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... - Seite 118 Zeit lang eingeschaltet war, die Ausgangsspannung des Wechselrichters jedoch immer noch außerhalb des Bereichs der Nennspannung von +12,5 % und –25 % liegt, tritt ein Wechselrichterfehler auf und der Wechselrichter wird abgeschaltet und THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Fehlersuche & Störungsbeseitigung– Seite 118...
- Seite 119 IGBT-Überstrom Der IGBT-Strom liegt über dem Grenzwert. Fehler bei der Wenn ein Gerät auf den Parallelmodus eingestellt ist, das Parallelkabel jedoch nicht Parallelkabelverbindung richtig angeschlossen ist, wird diese Warnung angezeigt Fehlersuche & Störungsbeseitigung– Seite 119 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
- Seite 120 Ext. Rauchmelder Externer Rauchmelder wurde aktiviert. Batterie beschädigt Die Batterie wurde beschädigt. Diese Warnung wird angezeigt. Batterieübertemperatur Batterieübertemperatur, diese Warnung wird angezeigt. Falsche Modelleinstellung Die Modelleinstellung der USV ist falsch. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Fehlersuche & Störungsbeseitigung– Seite 120...
-
Seite 121: Reinigung, Wartung & Reparatur
Reparaturen dürfen nur von Fachpersonal durchgeführt werden, welches die Bedienungsanleitung gelesen und verstanden hat. Das Personal für die Wartung, Inspektion und Montage muss die entsprechende Qualifikation für diese Arbeiten aufweisen. Fehlersuche & Störungsbeseitigung– Seite 121 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 122: Allgemeine Hinweise
Fassen Sie die elektronischen Bauteile nur am Gehäuse an - auf keinen Fall an den Kontakten. ▪ Halten Sie die Ersatzteile und Leiterplatten von statisch aufgeladenen Oberflächen fern, wie z.B. PVC-Kunststoffe, Plastiktüten. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Fehlersuche & Störungsbeseitigung– Seite 122... -
Seite 123: Entsorgung
Luft, Wasser und Erdreich nicht verschmutzt werden, ▪ die Pflanzen- und Tierwelt nicht gefährdet wird, ▪ keine Belästigung durch Geräusch oder Geruch auftritt, ▪ die Umgebung und das Landschaftsbild nicht beeinträchtigt werden. Entsorgung– Seite 123 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 124: Optionales Zubehör
Kontaktieren Sie hierzu unsere Vertriebs- und Servicestellen um ein geeignetes Akkubank-Konzept für Sie zu erstellen. Die THOR 31-Serie ist bereits für die Adaption einer externen Akkubank vorbereitet. Kommunikations-Adapter SNMP Der SNMP-Adapter integriert die USV in ein Netzwerk und kommuniziert via TCP/IP, Telnet oder FTP. -
Seite 125: Kommunikations-Adapter Relais-Karte
Adapter-Einschub (INTELLIGENT SLOT) der USV einschieben und muss dann über ein Signalkabel mit der übergeordneten Steuerung gekoppelt werden. Weitere Informationen zu diesem Produkt erhalten Sie gerne durch unsere Vertriebs- und Servicestellen. Optionales Zubehör– Seite 125 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 126: Externer Bypass
Möglich sind auch in Ausnahmefällen und ohne Abschaltung der Verbraucher das Ersetzen der USV oder deren Komponenten. Beispielhafte Darstellung eines externen Bypasses. Zudem ermöglicht der Einsatz eines externen Bypasses eine kostengünstige und übersichtliche Installation der USV-Einrichtung. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Optionales Zubehör– Seite 126... -
Seite 127: Verschleißteilliste
XXXX XX XX ** Energiespeicher Je nach Bestückung ! Akkumulator (BATTERY) 12 V xx Ah Die Verschleißteilbezeichnung der Akkumulatoren entnehmen Sie bitte aus den Unterlagen zur Lieferung der Akkubank oder auf Anfrage. Verschleißteilliste– Seite 127 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... -
Seite 128: Anhang
220/230/240 VAC Leistungsfaktor Spannungsgenauigk 1 % Netzbetrieb: 50/60 Hz 5% (1 %, 2 %, 4 %, 5 %, 10 Frequenzbereich % optional) Autonomiebetrieb: 50/60 Hz 0,2 % Scheitelfaktor 3 (CREST FACTOR) THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Anhang– Seite 128... - Seite 129 Netz-Ausfall, Akkubank niedrig, Überlast, Systemfehler; (akustisch & visuell) RS232, RS485, Relaiskontakte, Parallel, Kommunikation Adapter-Einschub für: SNMP (intern), Relais-Karte (DRYCONTACT) Abmessungen USV 1400 mm x 600 mm x 840 mm (H x B x T) Anhang– Seite 129 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
- Seite 130 2000 - 2500 m / 90% 2500 - 3000 m / 85% Ausgangs-leistung 3000 - 3500 m / 80% 3500 - 4000 m / 75% Sicherheit EN 62040-1 EN 62040-2 (Klasse C3) Bedienung EN 62040-3 THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Anhang– Seite 130...
-
Seite 131: Möglichkeiten Zur Fehlerbehebung
Batteriebetrieb. Eingangstrennschalter ein. Die USV zeigt keinen Stellen Sie sicher, dass das Ausgangskabel nicht richtig Fehler an, aber der Ausgangskabel richtig angeschlossen; Ausgang hat keine angeschlossen ist; Ausgangstrennschalter schaltet nicht ein. Spannung. Anhang– Seite 131 THOR 31 Unterbrechungsfreie Stromversorgung V1.2... - Seite 132 Sie zur LCD- eingestellt. Einstellung der Batterieanzahl und - kapazität, stellen Sie die richtigen Daten ein. Signalton alle 0,5 Sekunden und LCD- Überlast. Reduzieren Sie die Last. Anzeige - Überlastung des Ausgangs. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Anhang– Seite 132...
- Seite 133 Schalten Sie den Netzschalter nicht Netzschalter ein. eingeschaltet. Der Summer piept kontinuierlich und das USV ist außer Betrieb. Wenden Sie sich für LCD zeigt Reparaturen an Ihren Gleichrichterfehler örtlichen Vertreter. oder Ausgangsfehler Anhang– Seite 133 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
-
Seite 134: Konformitätserklärung
Konformitätserklärung Mit einem CE-Zeichen versehene Einheiten erfüllen die in der EU harmonisierten Standards und Richtlinien. Die EU-Konformitätserklärung ist auf Anfrage für dieses Produkt erhältlich. Kontaktieren Sie hierzu unsere Vertriebsabteilung. THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Konformitätserklärung– Seite 134... - Seite 135 Konformitätserklärung– Seite 135 THOR 31 Unterbrechungsfreie Stromversorgung V1.2...
- Seite 136 Rheinwaldstraße 34, 78628 Rottweil Tel: + 49 (0) 74 1 / 1 74 51 - 0 Mail: info@effekta.com THOR 31 Unterbrechungsfreie Stromversorgung| V1.2 Konformitätserklärung– Seite 136...
