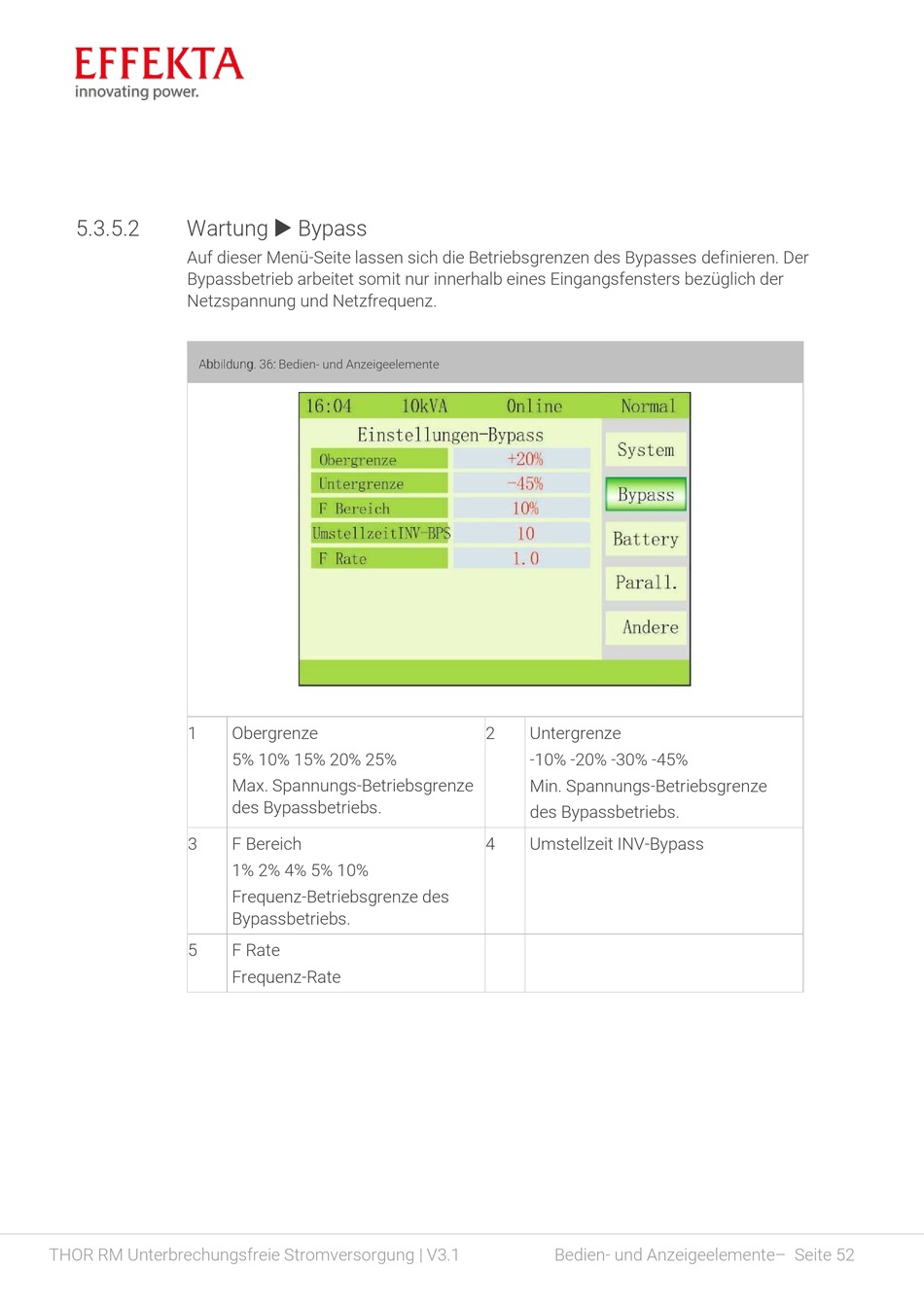

5.3.5.2 Wartung  Bypass
Auf dieser Menü-Seite lassen sich die Betriebsgrenzen des Bypasses definieren. Der
Bypassbetrieb arbeitet somit nur innerhalb eines Eingangsfensters bezüglich der
Netzspannung und Netzfrequenz.
1
3
5
THOR RM Unterbrechungsfreie Stromversorgung | V3.1
Bedien- und Anzeigeelemente
Obergrenze
5% 10% 15% 20% 25%
Max. Spannungs-Betriebsgrenze
des Bypassbetriebs.
F Bereich
1% 2% 4% 5% 10%
Frequenz-Betriebsgrenze des
Bypassbetriebs.
F Rate
Frequenz-Rate
2 Untergrenze
-10% -20% -30% -45%
Min. Spannungs-Betriebsgrenze
des Bypassbetriebs.
4 Umstellzeit INV-Bypass
Bedien- und Anzeigeelemente– Seite 52
