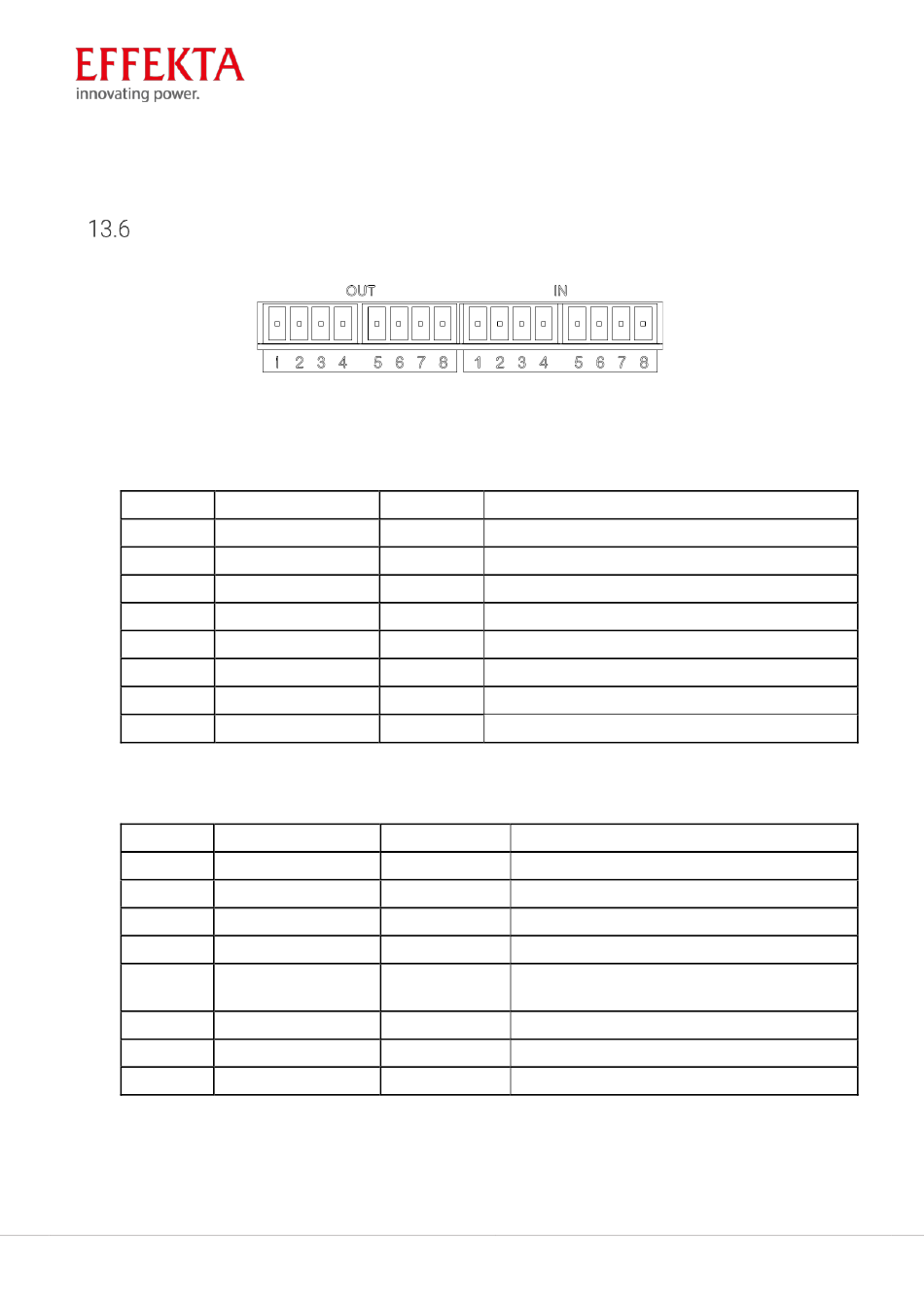

Relaiskontakt-Schnittstelle

Relaiskontakte Eingänge
Anschluss Name
IN-1 Eingang_Kontakt_1
IN-2 Masse
IN-3 Eingang_Kontakt _2
IN-4 Masse
IN-5 Eingang_Kontakt _3
IN-6 Masse
IN-7 Eingang_Kontakt _4
IN-8 Masse
Relaiskontakte Ausgänge
Anschluss Name
OUT-1 Ausgang_1_RLY
OUT-2 Ausgang _1_RLY_C
OUT-3 Ausgang _2_RLY
OUT-4 Ausgang _2_RLY_C
OUT-5 Ausgang _3_RLY
OUT-6 Ausgang _3_RLY_C
OUT-7 Ausgang _4_RLY
OUT-8 Ausgang _4_RLY_C
THOR RM Unterbrechungsfreie Stromversorgung | V3.1
Spezifikation Funktion
12V INV ON, kann am Display ausgewählt werden
Masse Eingangsrelaiskontakt Masse
12V INV OFF, kann am LCD ausgewählt werden
Masse Eingangsrelaiskontakt Masse
12V Schließen, kann am Display ausgewählt werden
Masse Eingangsrelaiskontakt Masse
12V Schließen, kann am Display ausgewählt werden
Masse Eingangsrelaiskontakt Masse
Spezifikation Funktion
125Vac/0.5A USV-Warnung, kann am Display ausgewählt werden
125Vac/0.5A Ausgang_1 Relaiskontakt, gemeinsamer Anschluss
125Vac/0.5A Bypass-Modus, kann am Display ausgewählt werden
125Vac/0.5A Ausgang_2 Relaiskontakt, gemeinsamer Anschluss
125Vac/0.5A Batteriespannung niedrig, kann auf LCD ausgewählt
werden
125Vac/0.5A Ausgang_3 Relaiskontakt, gemeinsamer Anschluss
125Vac/0.5A Online-Modus, kann am Display ausgewählt werden
125Vac/0.5A Ausgang 4 Relaiskontakt, gemeinsamer Anschluss
Anhang– Seite 116
