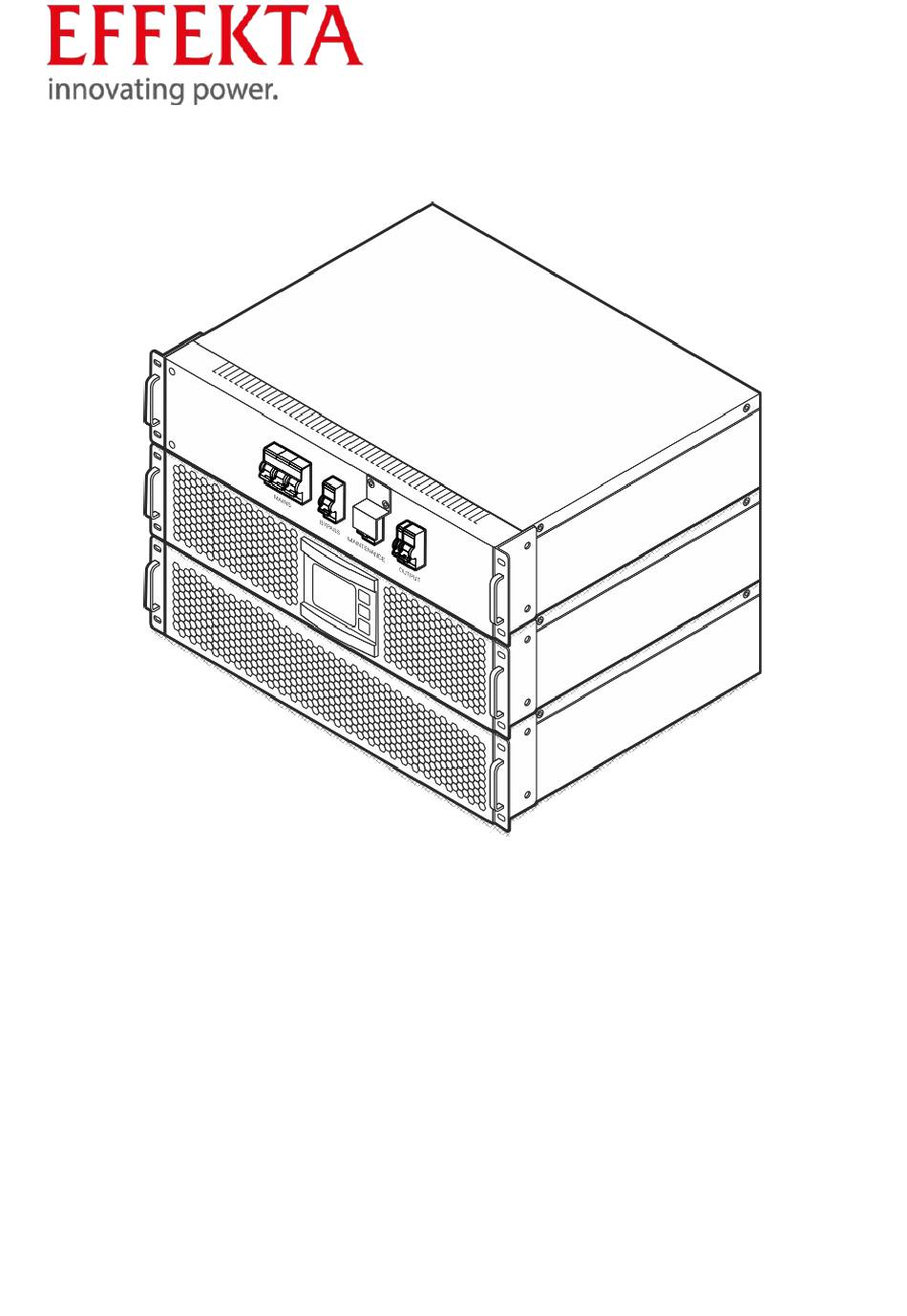

- Seite 1 Bedienungsanleitung Produktbezeichnung TRIAS RM Systemtyp Unterbrechungsfreie Stromversorgung 6…10 kVA Revision V1.2 Sprache...
-
Seite 2: Hersteller
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlung verpflichtet zu Schadensersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. Änderungen vorbehalten. © Jul-2023 gedruckt in Deutschland TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Sicherheit– Seite 2... - Seite 3 GmbH kann für fehlende oder fehlerhafte Angaben und deren Folgen weder eine juristische Verantwortung noch irgendeine Haftung übernehmen. Die EFFEKTA GmbH behält sich das Recht vor, ohne Ankündigung die Software oder Hardware oder Teile davon, sowie die mitgelieferten Druckschriften oder Teile davon zu verändern oder zu verbessern.
- Seite 4 Bedienungsanleitung TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Sicherheit– Seite 4...
-
Seite 5: Inhaltsverzeichnis
Bedien- und Anzeigeelemente ............35 Bedienteil ..........................35 Informationenanzeige bzw. Menü-Seiten der Bedieneinheit ........36 Startbild ..........................37 5.3.1 Funktionsleiste ....................... 38 Data ............................. 40 5.4.1 Info ............................ 45 5.4.2 Einstell..........................46 Sicherheit– Seite 5 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... - Seite 6 Anschließen des Temperatursensors an die USV ........... 75 Bedienen ....................78 USV einschalten (mit Anschlusseinheit) ..............78 Betriebsinformationen anzeigen ..................81 Fehlermeldungen anzeigen und löschen ..............82 Passwort für den Wartungsmodus eingeben (nur für eingewiesenes Personal) . 83 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Sicherheit– Seite 6...
- Seite 7 USB Kommunikations-Schnittstelle ................103 RS232 Kommunikations-Schnittstelle ................ 104 RS485 Kommunikations-Schnittstelle ................ 105 Relaiskontakt-Schnittstelle ................... 106 13.6.1 Relaiskontakte Eingänge .................... 106 13.6.2 Relaiskontakte Ausgänge ................... 106 Rückspeiseschutz-Schnittstelle ................... 107 REPO-Schnittstelle ......................107 Sicherheit– Seite 7 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2...
-
Seite 8: Sicherheit
Weist auf eine mögliche gefährliche Situation hin. Das Nichtbeachten der Sicherheitsbestimmungen kann Verletzungen zur Folge haben. VORSICHT Weist auf eine mögliche gefährliche Situation hin. Das Nichtbeachten der Sicherheitsbestimmungen kann Sachschäden zur Folge haben. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Sicherheit– Seite 8... -
Seite 9: Allgemeine Sicherheitshinweise Für Usv-Systeme
Des Weiteren muss ein Luftaustausch gemäß EN62040-1, Anhang M für Anlagen mit Akkumulatoren eingehalten werden. ▪ Achten Sie auf die Anlagenanordnung und darauf, dass sich das USV-System und gegebenenfalls andere Maschinen nicht untereinander beeinflussen. Sicherheit– Seite 9 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 10: Bauliche Veränderungen
Betriebsbedingungen sind einzuhalten, um die einwandfreie Funktionsweise der USV-Einrichtung zu gewährleisten. Bauliche Veränderungen ▪ Am Gerät dürfen, ohne Wissen der EFFEKTA GmbH, keine baulichen Veränderungen vorgenommen werden. ▪ Das Gerät darf ausschließlich mit Originalersatzteilen der EFFEKTA GmbH oder mit Ersatzteilen, die den Anforderungen der EFFEKTA GmbH entsprechen, betrieben werden. -
Seite 11: Bekannte Restrisiken
− Transportieren Sie das USV-Gerät über längere Distanzen nur auf einer Euro-Palette! − Nach dem Auspacken und Absetzen der Anlage ist diese mittels Hubwagen oder Transportrollen an den endgültigen Aufstellort zu bewegen; − Transportieren Sie die Anlage immer in der vorgegebenen Transportlage. Sicherheit– Seite 11 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... - Seite 12 Lasten über 55 kg müssen mit technischen Hilfsmitteln gehoben bzw. transportiert werden (z.B. Gabelstapler). Beim Transport von schweren Lasten über 18 kg müssen ab einer Steigung von 10% technische Hilfsmittel eingesetzt werden. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Sicherheit– Seite 12...
-
Seite 13: Sicherheitshinweise Bei Der Installation
Betauungseffekten kommen. Deshalb ist eine Akklimatisationszeit von mindestens 2 Stunden einzuhalten bevor weitere Schritte unternommen werden dürfen. Stellen Sie dabei sicher, dass der Temperaturausgleich abgeschlossen ist und kondensierte Flächen innerhalb und außerhalb vollständig abgetrocknet sind. Sicherheit– Seite 13 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... - Seite 14 ▪ Halten Sie die zur Belüftung notwendigen Mindestabstände zu benachbarten Einrichtungen oder Wänden ein. Sicherheitshinweise bei der Installation min. 1000 mm min. 1000 mm min. 2000 mm TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Sicherheit– Seite 14...
- Seite 15 Daten auf dem Typenschild übereinstimmen. Bei Abweichungen darf das Gerät nicht angeschlossen werden. − Nur an TN‐Netzen anschließen! − Das Gerät darf im normalen Betrieb nicht mit abmontierter Abdeckung betrieben werden! Die Abdeckung darf nur! Sicherheit– Seite 15 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2...
-
Seite 16: Sicherheitshinweise Beim Betrieb
Das USV-System sollte bei bestimmungsgemäßem Betrieb (Normalbetrieb) nicht von der hausseitigen Gebäudeversorgung getrennt werden. Bei getrennter Stromzufuhr können die Batterien nicht geladen werden. Das USV-System kann nur mit geladenen Batterien bestimmungsgemäß funktionieren. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Sicherheit– Seite 16... -
Seite 17: Sicherheitshinweise Bei Wartung Und Reparatur
− Bevor Sie Wartungs- und / oder Servicearbeiten durchführen, trennen Sie die Batterien vom Stromnetz und stellen Sie sicher, dass an den Klemmen von Hochleistungskondensatoren, wie z. B. BUS-Kondensatoren, kein Strom und keine gefährliche Spannung anliegt! Sicherheit– Seite 17 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... - Seite 18 − Entstehen Kurzschlüsse an Akkumulatoren, können durch Berühren der stromführenden Teile starke Verbrennungen auftreten. − Akkumulatoren sollten niemals mit Wärmequellen in Verbindung gebracht werden bzw. dürfen nicht mit Flammen in Berührung geraten. Es besteht dabei Explosionsgefahr! TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Sicherheit– Seite 18...
-
Seite 19: Sicherheitshinweise Bei Der Entsorgung
− Es besteht Ätzgefahr an Haut und Augen − Der Elektrolyt ist hoch giftig. ▪ Defekte oder degenerierte Akkumulatoren müssen umweltgerecht entsorgt werden. − Auf keinen Fall Akkumulatoren in den Hausmüll werfen. − Örtliche Entsorgungsvorschriften sind zu beachten. Sicherheit– Seite 19 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 20: Gefahrenkennzeichnung
Schalten Sie die Sicherungen Batterieeinschübe aus. Prüfen sie, ob Spannung an den Klemmen anliegt bevor Sie die Anschlüsse berühren! Warnung vor Hoher Leckstrom! Erdungsanschluss gefährlicher vor Anschluss der Versorgung Spannung unbedingt erforderlich. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Sicherheit– Seite 20... -
Seite 21: Bestimmungsgemäße Verwendung
▪ die im jeweiligen Land und an der Einsatzstelle geltenden Regelungen und Vorschriften zur Unfallverhütung. ▪ die im jeweiligen Land und an der Einsatzstelle geltenden Regeln für fach- und sicherheitsgerechtes Arbeiten. Sicherheit– Seite 21 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 22: Vorhersehbare Fehlanwendung
Die Sicherheitshinweise am USV-System bzw. in der Bedienungsanleitung sind zu beachten. Ein Nichtbeachten kann zu gesundheitlichen Schäden oder zum Tod von Bedien- oder Wartungspersonal oder Personen in der Umgebung des USV-Systems führen. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Sicherheit– Seite 22... -
Seite 23: Lieferumfang (Auftragsabhängig)
Lieferumfang (auftragsabhängig) Unterbrechungsfreie Stromversorgung Anschlusseinheit mit Bypass (PDU) Temperatursensor mit Anschlusskabel Batterieeinheit Temperatursensor mit Anschlusskabel Parallelkabel USB-Kabel RS232-Kabel Diverse Batteriekabel 2x2-polige Signalleitung Software (Download-Link) Benutzerhandbuch Lieferumfang (auftragsabhängig)– Seite 23 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 24: Gerätebeschreibung
Gerätebeschreibung Diese TRIAS RM ist eine Hochfrequenz-Online-USV mit drei Eingängen und einem Ausgang. Die Produkte sind modularisiert und verwenden N+X-Redundanz, was eine flexible Zuweisung und schrittweise Investition ermöglicht. Die Anzahl der USV-Module kann je nach Lastkapazität flexibel erhöht werden. Die USV ist in der Lage, eine Vielzahl von Stromversorgungsproblemen zu lösen, wie zum Beispiel Stromausfälle, Überspannungen, Unterspannungen, plötzliche Spannungsabfälle,... -
Seite 25: Unterbrechungsfreie Stromversorgung (Usv)
Parallel Port 1 LCD-Display Parallel Port 2 REPO-Anschluss (Fern-Not-Aus) Output-Meldekonakt MAINTAIN- AUXSWS (Kontakt Bypassschaltung) Batterie-Steckerbuchse BMS (optional) Intelligent Slot (SNMP card/ RS485-Anschluss Relay card) RS232-Anschluss Ausgangsklemmen Sicherung (16A) Ausgang Kaltgerätestecker (16A) Eingangsklemmen Gerätebeschreibung– Seite 25 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 26: Klemmenübersicht Usv
3.1.1 Klemmenübersicht USV Klemmenübersicht USV Erdungsklemmen Bps-N-Eingang Vin-N-Eingang Bps-L-Eingang Vin-A-Eingang Vin-B-Eingang Vin-C-Eingang TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Gerätebeschreibung– Seite 26... -
Seite 27: Usv-Anschlusseinheit Mit Bypassfunktion (Pdu)
USV-Anschlusseinheit mit Bypassfunktion (PDU) USV-Anschlusseinheit mit Bypassfunktion (PDU) Schalter MAINS Schalter BYPASS Schalter OUTPUT Schalter MAINTENANCE Meldekontakt Ausgang Meldekontakt Bypassschaltung Klemmenblock für Eingang, Ausgang und Batterie Gerätebeschreibung– Seite 27 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 28: Klemmenübersicht Pdu
3.2.1 Klemmenübersicht PDU Klemmenübersicht PDU Erdungsklemmen Bps-N-Eingang Vin-N-Eingang Bps-L-Eingang Vin-A-Eingang Vin-B-Eingang Vin-C-Eingang Vout-N Ausgang Vout-L Ausgang Bps-N-Eingang Vin-N-Eingang Bps-L-Eingang Vin-A-Eingang Vin-B-Eingang Vin-C-Eingang Vout N Ausgang Vout-L Ausgang TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Gerätebeschreibung– Seite 28... -
Seite 29: Batterieeinheit
Batterieeinheit Batterieeinheit Sicherungsschalter Batteriestecker 1 Batteriestecker 2 Sicherungsschalter Erdungsklemme Gerätebeschreibung– Seite 29 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 30: Funktionsbeschreibung
Der Gleichrichter bezieht Strom aus dem hausseitigen Stromnetz und versorgt den Wechselrichter mit Gleichstrom, während gleichzeitig die Batterien aufgeladen werden. Der Wechselrichter wandelt die Gleichstromversorgung in Wechselstrom und versorgt so die Last. Funktionsbeschreibung – Normal-Modus TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Funktionsbeschreibung– Seite 30... -
Seite 31: Batterie-Modus
Batterie für die Stromversorgung der angeschlossenen Last. Dies erfolgt unmittelbar, sodass die Stromversorgung der angeschlossen Last nicht unterbrochen wird. Das USV- System kehrt automatisch in den Normalmodus zurück, wenn die Netzstromversorgung wiederhergestellt wird. Funktionsbeschreibung – Batterie-Modus Funktionsbeschreibung– Seite 31 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 32: Bypass-Modus
Bypass eine Lastübertragung vom Wechselrichter zum Bypass auf die zu versorgende Last durch. Dies soll verhindern, dass nicht synchronisierte Wechselstromquellen zusammen geschaltet werden. Funktionsbeschreibung – Bypass-Modus TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Funktionsbeschreibung– Seite 32... -
Seite 33: Eco-Modus
USV in die Bypass-Versorgung übergeht. Wenn der Wechselstrom außerhalb des eingestellten Fensters liegt, überträgt das USV-Systems vom Bypass zum Wechselrichter und versorgt die Batterie mit Strom. Funktionsbeschreibung – ECO-Modus Funktionsbeschreibung– Seite 33 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 34: Wartungs-Modus
Versorgung der Last erfolgt direkt vom Bypass-Eingang zum Ausgang der USV. In diesem Modus können Teile des USV-Systems ersetzt oder repariert werden, ohne dass die Stromversorgung der angeschlossenen Lasten unterbrochen wird. Funktionsbeschreibung – Wartungs-Modus TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Funktionsbeschreibung– Seite 34... -
Seite 35: Bedien- Und Anzeigeelemente
Bedien- und Anzeigeelemente – Bedienteil LED-Statusanzeige LCD-Informationsanzeige (von oben nach unten gesehen: (Informationen, Menü-Seiten); Alarm, Bypass-Betrieb, Autonomie-Betrieb, Inverter- Betrieb) Scroll-Taste: Eingabe zum Schalter [OFF] zur Auswahl der nächsten Element Menüseiten Schalter [ON] Bedien- und Anzeigeelemente– Seite 35 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 36: Informationenanzeige Bzw. Menü-Seiten Der Bedieneinheit
Status und der Informationsanzeige deklariert. Soweit es möglich ist erfolgt auch eine entsprechende Darstellung im Daten-Bereich. Die nachfolgende Auflistung der Menü-Seiten erstellt einen Überblick der vorhandenen Informationen. Geblättert wird innerhalb des Menüs über die Nutzung des Tastenfeldes. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedien- und Anzeigeelemente– Seite 36... -
Seite 37: Startbild
Die Anzeige stellt einen grafischen Überblick über die Energiezweige und die damit verbundenen Daten dar: Bedien- und Anzeigeelemente – Startbild Uhrzeit USV-Status Bypass-Eingang USV-Arbeitsmodus Prozessdiagramm Menüpunkte Eingangs-Daten Ausgangs-Daten Batteriedaten ID-Nummer Ereignis und Störung Temperatur Bedien- und Anzeigeelemente– Seite 37 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 38: Funktionsleiste
5.3.1 Funktionsleiste Die Anzeige stellt einen grafischen Überblick über die verfügbaren Menüs dar. Bedien- und Anzeigeelemente – Funktionsleiste Haupt-Menü Daten-Menü Info-Menü Einstellungs-Menü History-Menü TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedien- und Anzeigeelemente– Seite 38... - Seite 39 Innerhalb der Funktionsleiste von Den ausgewählten Menüpunkt Menüpunkt zu Menüpunkt auswählen bzw. anzeigen. springen. Innerhalb des gewählten Innerhalb des gewählten Menüpunktes von Menüpunktes von Untermenüpunkt Untermenüpunkt zu zu Untermenüpunkt springen. Untermenüpunkt springen. Bedien- und Anzeigeelemente– Seite 39 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2...
-
Seite 40: Data
Die Anzeige stellt die Ein- und Ausgangsdaten der USV zusammengefasst dar. Ein Einsprung in diese Menü-Seite ermöglicht das Einsehen weiterer Details. Bedien- und Anzeigeelemente – Data Eingangswerte Ausgangswerte (Spannung, Strom, Frequenz) (Spannung, Strom, Frequenz, Last) TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedien- und Anzeigeelemente– Seite 40... - Seite 41 Die „Eingang“-Anzeige stellt die Eingangsdaten der USV dar. Netzeingang: ▪ P-V: Phase/N-Spannung [VAC] ▪ L-V: Phase/Phase-Spannung [VAC] ▪ Strom [A] ▪ Frequenz [Hz] Bypass: ▪ P-V: Phase/N-Spannung [VAC] ▪ Frequenz [Hz] Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente– Seite 41 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2...
- Seite 42 Innerhalb der Daten-Seiten stellt „Ausgang“ die Ausgangsdaten der USV dar. ▪ V: Spannung [VAC] ▪ Strom [A] ▪ F: Frequenz [Hz] Bedien- und Anzeigeelemente TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedien- und Anzeigeelemente– Seite 42...
- Seite 43 Innerhalb der Daten-Seiten stellt „Battery“ die Akkubankdaten der USV dar. ▪ V: Spannung [VDC] ▪ I: Strom [A] ▪ Zeit: Autonomiedauer [min] ▪ Kapazität: Ladung [%] Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente– Seite 43 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2...
- Seite 44 Innerhalb der Daten-Seiten stellt „Last“ die Verbraucherdaten der USV dar. ▪ %: Ausgangslast [%] ▪ P: Wirklast [W] ▪ S: Scheinlast [VA] Bedien- und Anzeigeelemente TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedien- und Anzeigeelemente– Seite 44...
-
Seite 45: Info
Die „Info“-Anzeige stellt die jeweiligen Versions-Stände der einzelnen Baugruppen dar. Bedien- und Anzeigeelemente Navigationsbeispiel Bedien- und Anzeigeelemente Innerhalb der Funktionsleiste von Den ausgewählten Menüpunkt Menüpunkt zu Menüpunkt auswählen bzw. anzeigen. springen. Bedien- und Anzeigeelemente– Seite 45 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 46: Einstell
Datumseinstellung "Englisch". Zeiteinstellung Verzögerungszeiteinstellung der Hintergrundbeleuchtung, Standardwert ist "60s" Buzzer aktiviert oder stumm Batterie-Selbsttest, Test 10 schalten, Standardwert ist Sekunden, 10 Minuten oder bis „deaktiviert“ Ende, Standardwert ist "OFF" TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedien- und Anzeigeelemente– Seite 46... - Seite 47 Navigationsbeispiel Bedien- und Anzeigeelemente Innerhalb der Funktionsleiste von Den ausgewählten Menüpunkt Menüpunkt zu Menüpunkt auswählen bzw. anzeigen. springen. Von Eingabefeld zu Eingabefeld Wert des Eingabefeld ändern. springen. Bedien- und Anzeigeelemente– Seite 47 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2...
-
Seite 48: Wartung
ACHTUNG Funktionsstörungen durch unsachgemäße Parameterwerte! Unberechtigte Änderungen an den Einstellungen können schwere Funktionsstörungen verursachen. Änderungen der Parameter-Menü dürfen nur vom EFFEKTA GmbH- Servicepersonal durchgeführt werden. Betätigen Sie In „Einstell“ nun die Tasten [ ] & [ OFF ] gleichzeitig für mindestens 2 Sekunden. -
Seite 49: Wartung System
An / Aus Anlagen Adresse: Wird zur Verwendung eines Identifizierung der Anlage im Temperatursensors mit der Sensor- Parallelbetrieb oder bei der Adresse 11 oder 12 (MODBUS). Netzwerk-/PC-Kopplung (MODBUS) benötigt. Bedien- und Anzeigeelemente– Seite 49 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 50: Wartung Bypass
Obergrenze Untergrenze 5% 10% 15% 20% 25% -10% -20% -30% -45% Max. Spannungs-Betriebsgrenze Min. Spannungs-Betriebsgrenze des Bypassbetriebs. des Bypassbetriebs. F Bereich 1% 2% 4% 5% 10% Frequenz-Betriebsgrenze des Bypassbetriebs. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedien- und Anzeigeelemente– Seite 50... -
Seite 51: Wartung Batterie
(Zellenspannung [V]) (Zellenspannung [V]) Abschaltspannung I-MaxCharge 1.75 V oder 1.80 V Maximaler Ladestrom um die angeschlossene Akkubank (-en) zu Unteres Limit der Akkuspannung laden. während der Entladung (Zellenspannung [V]). Bedien- und Anzeigeelemente– Seite 51 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 52: Wartung Parallel
Anlage im Allgemeinen nicht im Parallelbetrieb verwendet wird. Bei Fragen zum Anschluss mehrerer USV-Anlagen im Parallelbetrieb wenden Sie sich bitte an unsere Serviceabteilung. Beispielhafte Displayanzeige einer Einstellung für den Parallelbetrieb. Bedien- und Anzeigeelemente TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedien- und Anzeigeelemente– Seite 52... -
Seite 53: Navigationsbeispiel
Innerhalb der Funktionsleiste von Den ausgewählten Menüpunkt Menüpunkt zu Menüpunkt auswählen bzw. anzeigen. springen. Innerhalb des gewählten Innerhalb des gewählten Menüpunktes von Menüpunktes von Untermenüpunkt Untermenüpunkt zu zu Untermenüpunkt springen. Untermenüpunkt springen. Bedien- und Anzeigeelemente– Seite 53 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 54: History
Die Menü-Seite zeigt die letzten Event- und die Fehlermeldung an. Aktuelle Fehlerzustände werden generell im Status mit „Achtung“ (Rot) angezeigt, Warnmeldungen mit „Achtung“ (Gelb) deklariert. Stehen keine Meldungen (Fehler- bzw. Warnmeldungen) an, ist dies durch „Normal“ (Grün) gekennzeichnet. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedien- und Anzeigeelemente– Seite 54... - Seite 55 Bedien- und Anzeigeelemente Wenn aktiv: Zur nächsten Wenn aktiv: Zu vorherigen Meldung Meldung springen (mit Taste springen (mit Taste [AUS/Off]) [AUS/Off]) Meldung löschen Bedien- und Anzeigeelemente– Seite 55 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2...
- Seite 56 Navigationsbeispiel Bedien- und Anzeigeelemente Innerhalb der Funktionsleiste von Den ausgewählten Menüpunkt Menüpunkt zu Menüpunkt auswählen bzw. anzeigen. springen. Innerhalb des gewählten Menüpunktes von Untermenüpunkt zu Untermenüpunkt springen. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedien- und Anzeigeelemente– Seite 56...
-
Seite 57: Lagerung, Transport Und Auspacken
Gleiches gilt bei Umzügen oder Rücksendungen. Die Verpackung hat keinen funktionalen Fallschutz, infolgedessen müssen alle herunter gefallenen oder umgekippten Geräte, vor der Inbetriebnahme, von der EFFEKTA Regeltechnik GmbH überprüft werden. Gleiches gilt für Beschädigungen am Gerät. Es besteht bei Transportschäden generell ein hohes Risiko, dass auch der Energiespeicher und/oder dessen elektrische Verbindungen in Mitleidenschaft gezogen wurden. -
Seite 58: Auspacken Und Abstellen
Betrieb, falls Sie Schäden feststellen oder Teile fehlen, sondern benachrichtigen Sie umgehend den Lieferanten bzw. Händler. ▪ Die Verpackung ist wiederverwertbar. Bitte bewahren Sie sie nach dem Auspacken zur Wiederverwendung auf oder entsorgen Sie diese fachgerecht. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Lagerung, Transport und Auspacken– Seite... -
Seite 59: Vorbereitung Der Installation
Passen Sie die Länge der Schienen gemäß der folgenden Abbildung an den Abstand des Schranks an. Befestigen Sie die Schienen. Abbildung ähnlich! Schritt 2 Befestigen Sie die Schienen am Schrank. Abbildung ähnlich! Vorbereitung der Installation– Seite 59 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 60: Anforderungen An Das Hausseitige Versorgungsnetz
Nennstrom (IN) des Schutzschalters nach dem USV-Typ bzw. der Ausgangsleistung richtet (siehe Tabelle unten). Folgende Angaben zum Kabelquerschnitt dient als Empfehlung und ist für eine maximale Anschlusslänge von 20 m ausgelegt: TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Vorbereitung der Installation– Seite 60... -
Seite 61: Anforderungen An Die Leitungsquerschnitte
** Abhängig von der Batteriebestückung und Batteriekapazität Anforderungen an die Leistungsschutzschalter Leistung Netzeingang Bypass** Wartung Ausgang Batterie (kVA) 40A / 3PIN 63A / 3PIN **Genaue Angaben erhalten Sie hierzu durch unsere Service-Abteilungen. Vorbereitung der Installation– Seite 61 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 62: Anforderungen An Trennvorrichtungen Gemäß Iec 62040-1
Magnetspule des Trennschalters Sind mehrere USV-Einrichtungen parallel geschalten, ist für jede USV eine separate Trennvorrichtung vorzusehen. Eine explizite Kennzeichnung nach IEC 62040-1 (4.7.3) an allen Leitungsschutzschaltern der Netz-Versorgung ist durchzuführen. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Vorbereitung der Installation– Seite 62... -
Seite 63: Anforderungen An Die Kabelanschlüsse
Aderendhülse L-M4/N-M6 4.5/7mm 2/7N•m Eingangsanschluss Bypass- Aderendhülse L-M4/N-M6 4.5/7mm 2/7N•m Eingangsanschluss 6-10 Batterie- Aderendhülse 7 mm 7N•m Eingangsanschluss Netz- Aderendhülse L-M4/N-M6 4.5/7mm 2/7N•m Ausgangsanschluss Erdungsanschluss Aderendhülse 7 mm 7N•m Vorbereitung der Installation– Seite 63 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 64: Empfehlungen Zu Randabständen
Mindestempfehlungen zu Randabständen und Serviceraum. Ausreichende Randabstände sind wichtig, um Wartungs- und Servicearbeiten schnell und sicher durchführen zu können. Randabstände min. 1000 mm min. 1000 mm min. 2500 mm TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Vorbereitung der Installation– Seite 64... -
Seite 65: Empfehlung Zur Verwendung Eines Externen Bypasses
Verbraucher ist der Betreiber zuständig. Wir empfehlen deshalb dringend vor jedem Verbraucher einen Fehlerstromschutzschalter (FI, RCD) und einen Leitungsschutzschalter (LS) zu installieren, sofern dies nach DIN VDE 0100-410 notwendig ist, um den Personen- und Verbraucherschutz vollständig zu garantieren. Vorbereitung der Installation– Seite 65 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 66: Anschließen
Betreiben Sie keine Haushalts- und Handwerkergeräte wie z. B. Heizlüfter, Staubsauger, Bohrmaschinen, Föhn, Toaster, usw. über die USV; ▪ Schließen Sie keine Verbraucher an die USV an, welche das Gerät überlasten könnten; ▪ Verwenden Sie allgemein installationsgerechtes Werkzeug; TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Anschließen– Seite 66... -
Seite 67: Anschließen Der Netz-Versorgung
Nehmen Sie den Anschluss der Leistungsnetze in folgender Reihenfolge vor: Anschluss: Bedeutung / Funktion: Eingang Mains-L1 Netzeingang Phase L1 Eingang Mains-L3 Netzeingang Phase L2 Eingang Mains-L3 Netzeingang Phase L3 Input-N Netzeingang Neutralleiter N Erdung Anschließen– Seite 67 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 68: Anschließen Der Anschlusseinheit (Pdu) An Die Usv Ohne Bypass
Erdung Kabel 1: Bedeutung / Funktion: Vout -L1 USV Ausgang Phase L1 Vout -L2 USV Ausgang Phase L2 Vout -L3 USV Ausgang Phase L3 Vout -N USV Ausgang Neutralleiter N Erdung TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Anschließen– Seite 68... -
Seite 69: Anschließen Der Bypass-Versorgung
Verbinden Sie nun die Bypass-Versorgung mit den Bypass-Eingangsklemmen: Anschluss: Bedeutung / Funktion: Bps -L1 Bypasseingang Phase L1 Bps -L2 Bypasseingang Phase L2 Bps -L3 Bypasseingang Phase L3 Bps -N Bypasseingang Phase N Anschließen– Seite 69 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 70: Anschließen Der Last
Netzausgang Phase L1 Vout-B Netzausgang Phase L2 Vout-C Netzausgang Phase L3 Vout-N Netzausgang Neutralleiter N Erdung Achten Sie auf die Polung/Drehrichtung des Drehstromnetzes zwischen Ein- und Ausgang der USV (Reihenfolge L1, L2, L3). TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Anschließen– Seite 70... -
Seite 71: Anschließen Der Schutzleiter
Stromfluss durch den menschlichen Körper gegen Erde zu verringern. Bevor Sie die Maschine einschalten, stellen Sie sicher, dass die Schutzerdung fachmännisch durchgeführt wurde und auf Funktionsfähigkeit getestet wurde. Anschließen - – Anschließen der Schutzleiter Anschließen– Seite 71 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 72: Anschließen Der Batterien
Anschließen - – Anschließen der Batterien Verbinden Sie die externe Akkubank mit den Akkubankklemmen. Beachten Sie dabei die geltenden Installationsvorschriften. Anschluss: Bedeutung / Funktion: BAT+ Akkubankanschluss positiv BATN Akkubankanschluss mittel BAT- Akkubankanschluss negativ TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Anschließen– Seite 72... -
Seite 73: Hinweise Zum Akkubank-Spannungs-Bereich
Leitungsschutzschalter müssen immer gemäß der USV- Ausgangsleistung, unter Einhaltung aller Installationsrichtlinien, gewählt werden. Das Arrangement, der Einbau und die Wartung der Akkumulatoren obliegen ausschließlich dem Servicepersonal der EFFEKTA Regeltechnik GmbH oder weiteren akkreditierten Servicestationen. Anschließen– Seite 73 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 74: Anschließen Der Meldesignale Der Anschlusseinheit An Die Usv
Wenn die Abdeckung des Wartungsschalters der Anschlusseinheit geöffnet wird, empfängt die an den Schalter angeschlossene USV das Meldesignal und wechselt automatisch in den internen Bypass. Anschließen - Anschließen der Meldesignale der Anschlusseinheit an die USV TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Anschließen– Seite 74... -
Seite 75: Anschließen Des Temperatursensors An Die Usv
Messbereich der Temperatur: -20 ~ 70 ℃ Kommunikation Adaptieren Sie MODBUS RTU Kommunikationsprotokoll, Kommunikationsgeschwindigkeit ist 9600bps, 8-Bit Datenbits, 1-Bit Stoppbit, ohne ungerade-gerade Prüfung. Kommunikationsadresse passt die DIP-Schaltereinstellung an, wenn mehrere Temperatursensoren benötigt werden. Anschließen– Seite 75 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 76: Standardeinstellung
Standardeinstellung DIP-Schalter-Stellung bei Anschluss von einem Temperatursensor an die TRIAS RM. Anschließen des Temperatursensors an die USV Schalter 1~2：Geräteadresse, rechter Schalter 2 ist höherwertig, linker Schalter 1 ist niederwertig, ON ist 1, und OFF ist 0; LED Anzeigen ▪ Linke gelbe LED-Leuchte, Empfangsleuchte;... -
Seite 77: Anschluss
Temp. Sensor SW: OFF, NTC oder RS485, Standardwert ist "OFF" OFF bedeutet, dass der Sensorschalter ausgeschaltet ist, RS485 ist für Batteriesensor eingeschaltet. Der USV- Monitor sendet jede Sekunde einen Abfragebefehl an den Sensor mit der Adresse 1~12. Anschließen– Seite 77 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 78: Bedienen
Bevor Sie die Maschine einschalten, stellen Sie sicher, dass die Schutzerdung fachmännisch durchgeführt wurde und auf Funktionsfähigkeit getestet wurde. Schritt 1 Prüfen Sie, ob der Schalter [MAINTENANCE] in Stellung [OFF] steht. Prüfen Sie, dass der Schalter [MAINTENANCE] gesichert ist! TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedienen– Seite 78... - Seite 79 Schritt 2 Bringen Sie den bzw. die Batterietrennschalter in Stellung [ON]. Schritt 3 Bringen Sie den Schalter [OUTPUT] in Stellung [ON]. Bedienen– Seite 79 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2...
- Seite 80 Stellung [ON]. Schritt 5 Bringen Sie den Schalter [MAINS] in Stellung [ON]. Wenn die Eingangsspannung [MAINS] innerhalb des voreingestellten Bereichs liegt, startet der/die Gleichrichter innerhalb von 60 Sekunden. Die Wechselrichter-LED leuchtet auf! TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedienen– Seite 80...
-
Seite 81: Betriebsinformationen Anzeigen
] so oft, bis die der Menüpunkt [Data] dunkelgrün hinterlegt ist. Drücken Sie die [ ] um in den Menüpunkt zu gelangen. Drücken die Taste [ ] so oft, bis die gewünschte Betriebsinformationen angezeigt wird. Bedienen– Seite 81 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 82: Fehlermeldungen Anzeigen Und Löschen
] um in den Menüpunkt zu gelangen. Drücken die Taste [ ] so oft, bis der Menüpunkt [Löschen] dunkelgrün hinterlegt ist. Drücken Sie die [ ] um in die Meldung zu löschen. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedienen– Seite 82... -
Seite 83: Passwort Für Den Wartungsmodus Eingeben (Nur Für Eingewiesenes Personal)
] für 2 Sekunden. Die Passwortabfrage wird angezeigt! Das Passwort ist 1 1 2 1! Um diese Ziffern einzugeben, gehen Sie wie folgt vor: Drücken Sie folgende Tasten nacheinander Bedienen– Seite 83 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 84: Usv Vollständig Ausschalten (Mit Anschlusseinheit)
USV vollständig ausschalten (mit Anschlusseinheit) Schritt 1 Schalten Sie auf der USV-Rückseite (links) bei allen Batteriemodulen die Sicherungen aus. Schritt 2 Bringen Sie den Schalter [MAIN] in die Stellung [AUS]. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedienen– Seite 84... - Seite 85 Bringen Sie den Schalter [OUTPUT] in die Stellung [AUS]. Schritt 4 Schalten Sie den Schalter [BYPASS] aus. Warten Sie ca. 5 Minuten, bis die internen DC- Sammelschienenkondensatoren vollständig entladen sind. Bedienen– Seite 85 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2...
-
Seite 86: Usv In Den Wartungsmodus Schalten
Bypass. Meldekontakt für den MAINTENANCE - Schalter muss an der USV angeschlossen sein (siehe Punkt 8.2.7). Bypassbetrieb der USV überprüfen. Schritt 2 Bringen Sie den Schalter [MAINTENANCE] in Stellung [EIN]. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedienen– Seite 86... - Seite 87 Schritt 3 Schalten Sie auf der USV-Rückseite bei allen Batteriemodulen die Sicherungen aus. Schritt 4 Bringen Sie den Schalter [MAIN] in die Stellung [AUS]. Schritt 5 Schalten Sie den Schalter [BYPASS] aus. Bedienen– Seite 87 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2...
-
Seite 88: Usv Manuell In Den Bypass Schalten
Schritt 1 Taste [Off] für ca. 3 Sekunden drücken. Daraufhin erscheint dieses Auswahlfenster Schritt 2 Taste [ ] Funktion auswählen Taste [Off] kurz drücken (Auswahl bestätigen). Sicherheitsabfrage mit Taste [Off] bestätigen. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedienen– Seite 88... -
Seite 89: Wiederinbetriebnahme (Mit Anschlusseinheit) Aus Dem Wartungsmodus
Bypassmodus befinden. Bringen Sie den Schalter [OUTPUT] in Stellung [ON]. Schritt 2 Bringen Sie den Schalter [BYPASS] in Stellung [ON]. Warten Sie ca. 40 Sekunden, bis sich die USV im Bypass-Modus befindet. Bedienen– Seite 89 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... - Seite 90 Bringen Sie den Schalter [MAINS] in Stellung [ON]. Schritt 4 Bringen Sie den Schalter [MAINTENANCE] in Stellung [OFF]. Schritt 5 Bringen Sie die Verriegelung wieder an und sichern so den Schalter [MAINTENANCE]! TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Bedienen– Seite 90...
-
Seite 91: Usv Manuell Aus Dem Bypass-Modus In Den Normalbetrieb Schalten
Taste [On] für ca. 2 Sekunden drücken. Daraufhin erscheint dieses Auswahlfenster Schritt 2 Taste [ ] Funktion auswählen Taste [Off] kurz drücken (Auswahl bestätigen). Sicherheitsabfrage mit Taste [Off] bestätigen. Die USV ist nun wieder im Normalbetrieb. Bedienen– Seite 91 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 92: Fehlersuche & Störungsbeseitigung
0049 / (0) 741 – 17451-29 Des Weiteren haben wir für Sie einen E-Mail-Kontakt eingerichtet: kundendienst@effekta.com Zudem können Sie unter der folgenden Internet- Adresse den für Sie zuständigen Bereich oder Niederlassung erfahren. http://www.effekta.com TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Fehlersuche & Störungsbeseitigung– Seite 92... -
Seite 93: Fehlermeldungen
Piep dauerhaft Alarm leuchtet Wechselrichter IGBT Piep dauerhaft Alarm leuchtet Kurzschluss Wechselrichter-Relais Piep dauerhaft Alarm leuchtet Kurzschluss Wechselrichter-Relais Piep dauerhaft Alarm leuchtet Defekt Piep dauerhaft Piep 2x/Sekunde Alarm leuchtet Fehlersuche & Störungsbeseitigung– Seite 93 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... - Seite 94 Bypass SCR Kurzschluss Piep dauerhaft Alarm leuchtet Piep dauerhaft Alarm leuchtet Bypass-Übertemperatur Piep dauerhaft Alarm leuchtet Piep dauerhaft Alarm leuchtet Ausgang CT Reserve Piep dauerhaft Alarm leuchtet Bypass-Feedback-Fehler Piep dauerhaft Alarm leuchtet TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Fehlersuche & Störungsbeseitigung– Seite 94...
-
Seite 95: Reinigung, Wartung & Reparatur
Reparaturen dürfen nur von Fachpersonal durchgeführt werden, welches die Bedienungsanleitung gelesen und verstanden hat. Das Personal für die Wartung, Inspektion und Montage muss die entsprechende Qualifikation für diese Arbeiten aufweisen. Reinigung, Wartung & Reparatur– Seite 95 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 96: Allgemeine Hinweise
Fassen Sie die elektronischen Bauteile nur am Gehäuse an - auf keinen Fall an den Kontakten. ▪ Halten Sie die Ersatzteile und Leiterplatten von statisch aufgeladenen Oberflächen fern, wie z.B. PVC-Kunststoffe, Plastiktüten. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Reinigung, Wartung & Reparatur– Seite 96... -
Seite 97: Entsorgung
Luft, Wasser und Erdreich nicht verschmutzt werden, ▪ die Pflanzen- und Tierwelt nicht gefährdet wird, ▪ keine Belästigung durch Geräusch oder Geruch auftritt, ▪ die Umgebung und das Landschaftsbild nicht beeinträchtigt werden. Entsorgung– Seite 97 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 98: Anhang
Netzbetrieb: 50/60 Hz 5% (1 %, 2 %, 4 %, 5 %, 10 % Frequenzbereich optional) Autonomiebetrieb: 50/60 Hz 0,2 % Scheitelfaktor 3 (CREST FACTOR) 2 % bei linearer Last 5 % bei nicht linearer Last TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Anhang– Seite 98... - Seite 99 RS232, RS485, Parallel, REPO, MAINTAIN- AUXSWS port Kommunikation Adapter-Einschub für: SNMP- oder Relais-Karte Abmessungen USV-Modul 131 mm x 443 mm x 675 mm (H x B x T) Gewicht 27 kg 28 kg Anhang– Seite 99 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2...
-
Seite 100: Anschlussspezifikation Der Relais-Karte
3500 - 4000 m / 75% Sicherheit EN 62040-1 EN 62040-2 (Klasse C3) Bedienung EN 62040-3 Anschlussspezifikation der Relais-Karte Belastbarkeit: Anschluss: Spannung: Strom: 30 VDC Relais-Ausgang: 230VAC Optokoppler- 5 – 12 VDC Eingang: TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Anhang– Seite 100... -
Seite 101: Möglichkeiten Zur Fehlerbehebung
Batteriebetrieb arbeitet, Das Netz liegt an, Die Netzspannung übersteigt aber die LED für achten Sie bitte auf die den Eingangsbereich der Normalbetrieb verbleibende Autonomiezeit, USV. leuchtet. die für Ihr System benötigt wird. Anhang– Seite 101 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... - Seite 102 Laden Sie die Batterie auf: Kaltstart nicht Batteriespannung ist zu Schalten Sie die USV mit AC- möglich. niedrig: Netz ein, um die Batterieanzahl falsch Batterieanzahl einzustellen; eingestellt; Schalten Sie den Netzschalter nicht Netzschalter ein. eingeschaltet. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Anhang– Seite 102...
-
Seite 103: Usb Kommunikations-Schnittstelle
Überwachung der USV-Betriebsparameter. ▪ Einstellung der Ein- und Ausschaltzeit. Kommunikationsdatenformat ▪ Baud rate 9600bps ▪ Byte-Länge 8bit ▪ End bit 1bit ▪ Paritätsprüfung none VORSICHT USB- und RS232-Schnittstelle können nicht gleichzeitig verwendet werden. Anhang– Seite 103 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 104: Rs232 Kommunikations-Schnittstelle
Überwachung der USV-Betriebsparameter. ▪ Einstellung der Ein- und Ausschaltzeit. Kommunikationsdatenformat ▪ Baud rate 9600bps ▪ Byte-Länge 8bit ▪ End bit 1bit ▪ Paritätsprüfung none VORSICHT USB- und RS232-Schnittstelle können nicht gleichzeitig verwendet werden. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Anhang– Seite 104... -
Seite 105: Rs485 Kommunikations-Schnittstelle
▪ Modulation der Ladespannung in Abhängigkeit von der Batterietemperatur Kommunikationsdatenformat ▪ Baud rate 9600bps ▪ Byte-Länge 8bit ▪ End bit 1bit ▪ Paritätsprüfung none VORSICHT RS485 Anschluss Pin 7 ist 12Vdc! Anhang– Seite 105 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 106: Relaiskontakt-Schnittstelle
Batteriespannung niedrig, kann auf LCD ausgewählt werden OUT-6 Ausgang _3_RLY_C 125Vac/0.5A Ausgang_3 Relaiskontakt, gemeinsamer Anschluss OUT-7 Ausgang _4_RLY 125Vac/0.5A Online-Modus, kann am Display ausgewählt werden OUT-8 Ausgang _4_RLY_C 125Vac/0.5A Ausgang 4 Relaiskontakt, gemeinsamer Anschluss TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Anhang– Seite 106... -
Seite 107: Rückspeiseschutz-Schnittstelle
Verbindung zwischen dem Not-Aus-Knopf und USV REPO Anschluss. Not-Aus-Knopf USV REPO Beschreibung Pin 1 Pin 1 EPO-NO Pin 2 Pin 2 EPO-12V Pin 1 Pin 3 EPO-NC Pin 2 Pin 4 EPO-12V Anhang– Seite 107 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2... -
Seite 108: Konformitätserklärung
Konformitätserklärung Mit einem CE-Zeichen versehene Einheiten erfüllen die in der EU harmonisierten Standards und Richtlinien. Die EU-Konformitätserklärung ist auf Anfrage für dieses Produkt erhältlich. TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Anhang– Seite 108... - Seite 109 Anhang– Seite 109 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2...
- Seite 110 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Anhang– Seite 110...
- Seite 111 Anhang– Seite 111 TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2...
- Seite 112 Rheinwaldstraße 34, 78628 Rottweil Tel: + 49 (0) 74 1 / 1 74 51 - 0 Mail: info@effekta.com TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2 Anhang– Seite 112...
