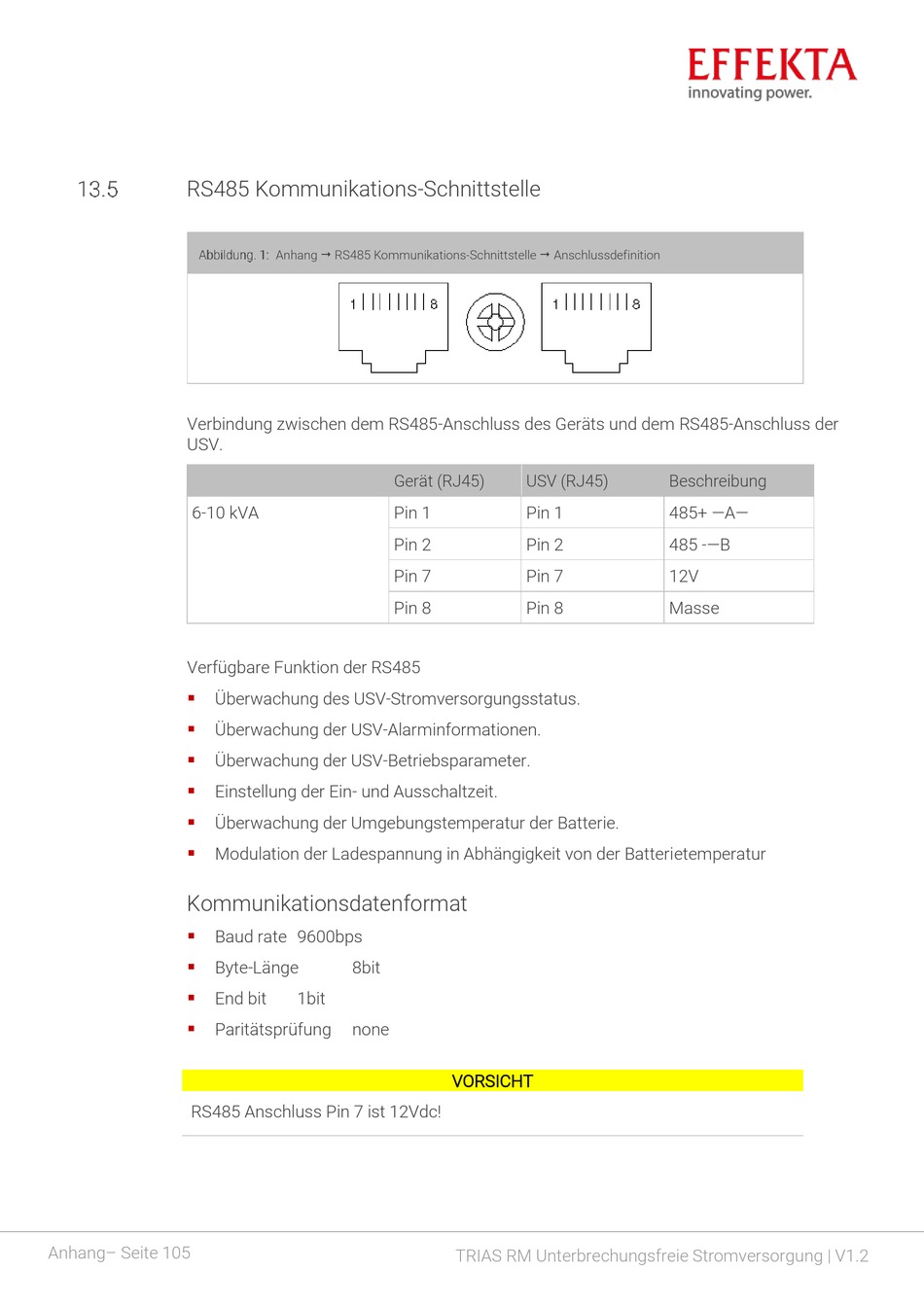

RS485 Kommunikations-Schnittstelle

Verbindung zwischen dem RS485-Anschluss des Geräts und dem RS485-Anschluss der
USV.
6-10 kVA
Verfügbare Funktion der RS485
▪
Überwachung des USV-Stromversorgungsstatus.
▪
Überwachung der USV-Alarminformationen.
▪
Überwachung der USV-Betriebsparameter.
▪
Einstellung der Ein- und Ausschaltzeit.
▪
Überwachung der Umgebungstemperatur der Batterie.
▪
Modulation der Ladespannung in Abhängigkeit von der Batterietemperatur
Kommunikationsdatenformat
▪
Baud rate 9600bps
▪
Byte-Länge
▪ End bit
▪ Paritätsprüfung
RS485 Anschluss Pin 7 ist 12Vdc!
Anhang– Seite 105
Anhang  RS485 Kommunikations-Schnittstelle  Anschlussdefinition
Gerät (RJ45)
Pin 1
Pin 2
Pin 7
Pin 8
8bit
1bit
none
USV (RJ45)
Pin 1
Pin 2
Pin 7
Pin 8
VORSICHT
TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2
Beschreibung
485+ ―A―
485 -―B
12V
Masse
