USB Kommunikations-Schnittstelle

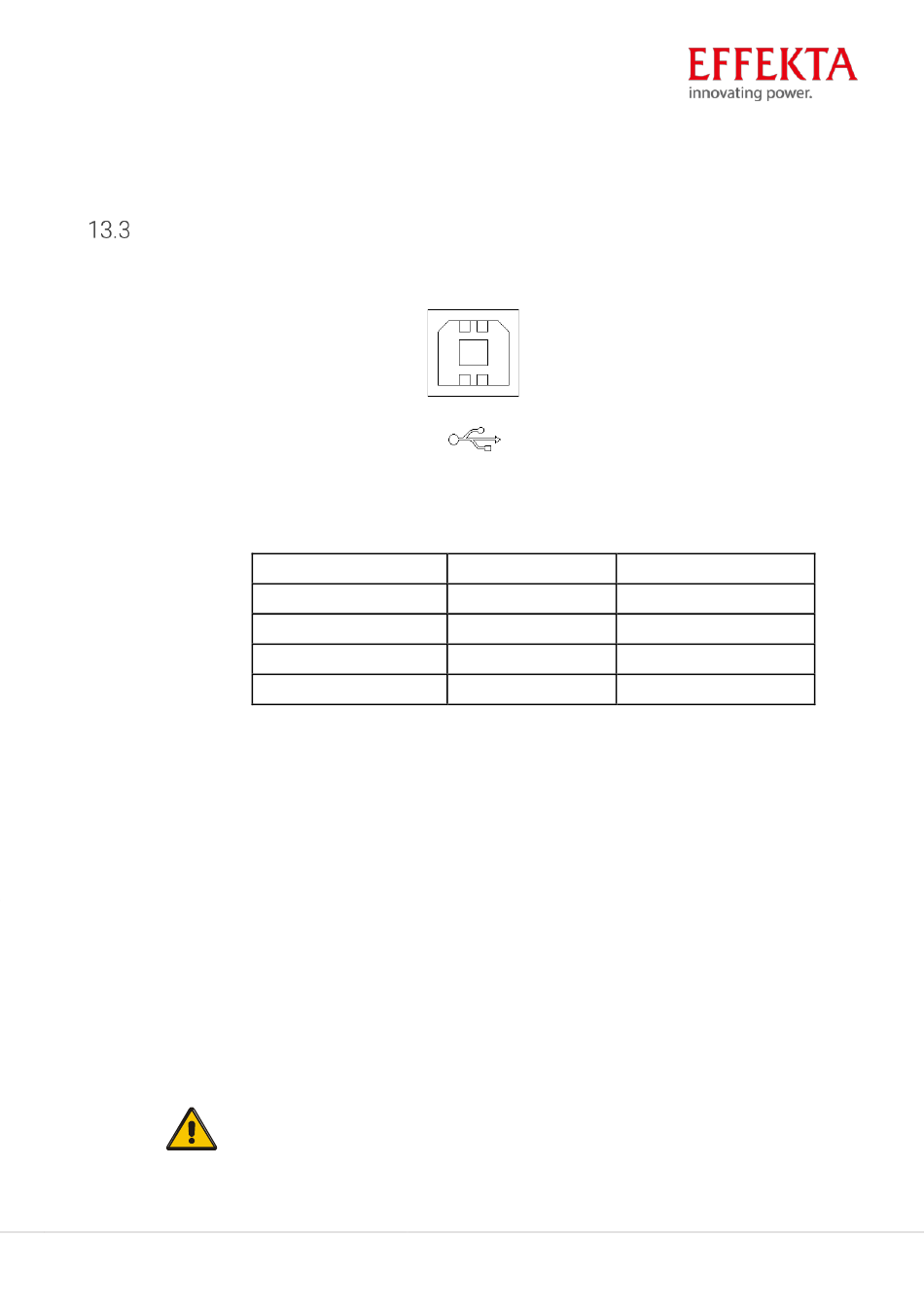

Anschlussdefinition:
Verbindung zwischen USB-Anschluss (PC) und USB -Anschluss (USV).
Anhang– Seite 113
PC USB-Anschluss
Pin 1
Pin 2
Pin 3
Pin 4
Verfügbare Funktion von USB
◆ Überwachung des USV-Stromversorgungsstatus.
◆ Überwachung von USV-Alarminformationen.
◆ Überwachung der USV-Betriebsparameter.
◆ Einstellung der Ein- und Ausschaltzeit.
Kommunikationsdatenformat
Paritätsprüfung ------- none
Achtung!
USB- und RS232-Schnittstelle können nicht gleichzeitig verwendet werden.
USV USB-Anschluss
Pin 1
Pin 2
Pin 3
Pin 4
Baud rate ------------ 9600bps
Byte-Länge ----------- 8bit
End bit ------------ 1bit
THOR RM Unterbrechungsfreie Stromversorgung | V3.1
Beschreibung
PC : +5V
PC : DPLUS signal
PC :DMINUS signal
Masse
