USV RMH6000

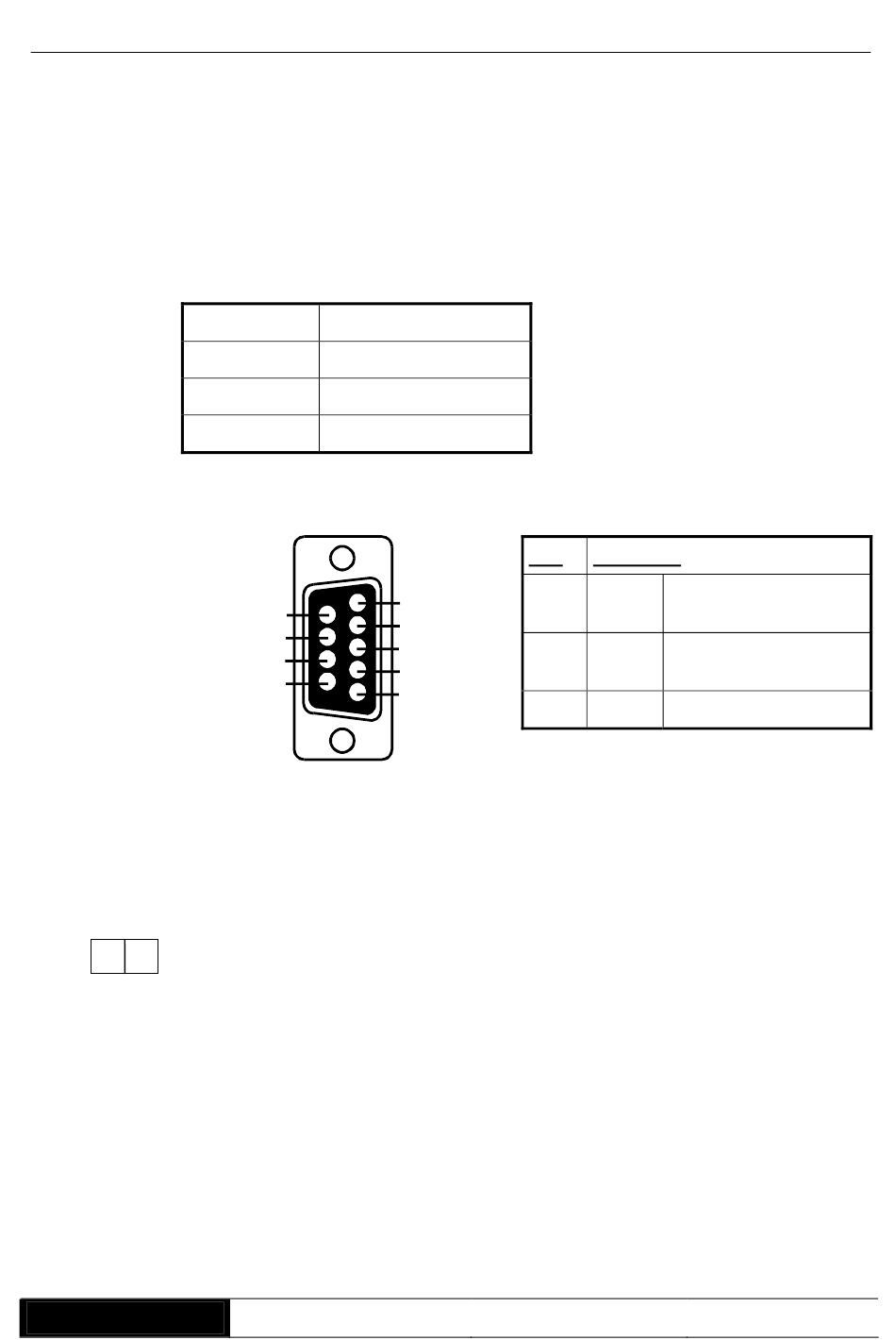

8.3.1 Schnittstelle RS232

Nachfolgende Tabelle zeigt die RS232 Schnittstelleneinstellungen an:
Baud-Rate
Abb. 7: RS232
Schnittstellen-
Datenlänge
einstellungen
Stoppbit
Parität
Verwenden Sie zum Anschluss nur das im Kapitel „Zubehör" aufgeführte
Kabel.
Abb. 8: USV –
interne
Verdrahtung der
Kommunikations
schnittstelle

8.3.2 Schnittstellenkarte (Optionen)

Sämtliche nachfolgende Schnittstellenkarten verfügen über eine eingebaute
EPO- Funktion (Emergency Power Off: NOT- AUS). Die Pinbelegungen der
EPO sind wie folgt:
1 2
Um die EPO Funktion zu aktivieren, schließen Sie Pin 1 und 2 kurz.
Serie RMH
2400 bps
8 Bits
1 Bit
Keine
5
9
4
8
3
7
2
6
1
1) EPO+
2) Masse
Pin: Belegung:
2 RS232 Übertragung von
Daten (Tx)
3 RS232 Empfang von Daten
(Rx)
5 RS232 GND (Bezugspotential)
