Commander Referenzhandbuch
1.1.3.2 Automatischer Fahrbetrieb
Pendelzugbetrieb (2)
Beschreibung
Das Beispiel „Pendelzugbetrieb mit zwei sich ab-
wechselnden Zügen" erläutert Ihnen, wie Sie zum
Beispiel eine Nebenstrecke mit zwei sich abwech-
selnden Zügen automatisieren können. Die beiden
Züge fahren vom Hauptbahnhof zum Endbahn-
hof der Nebenstrecke und wechseln sich im Haupt-

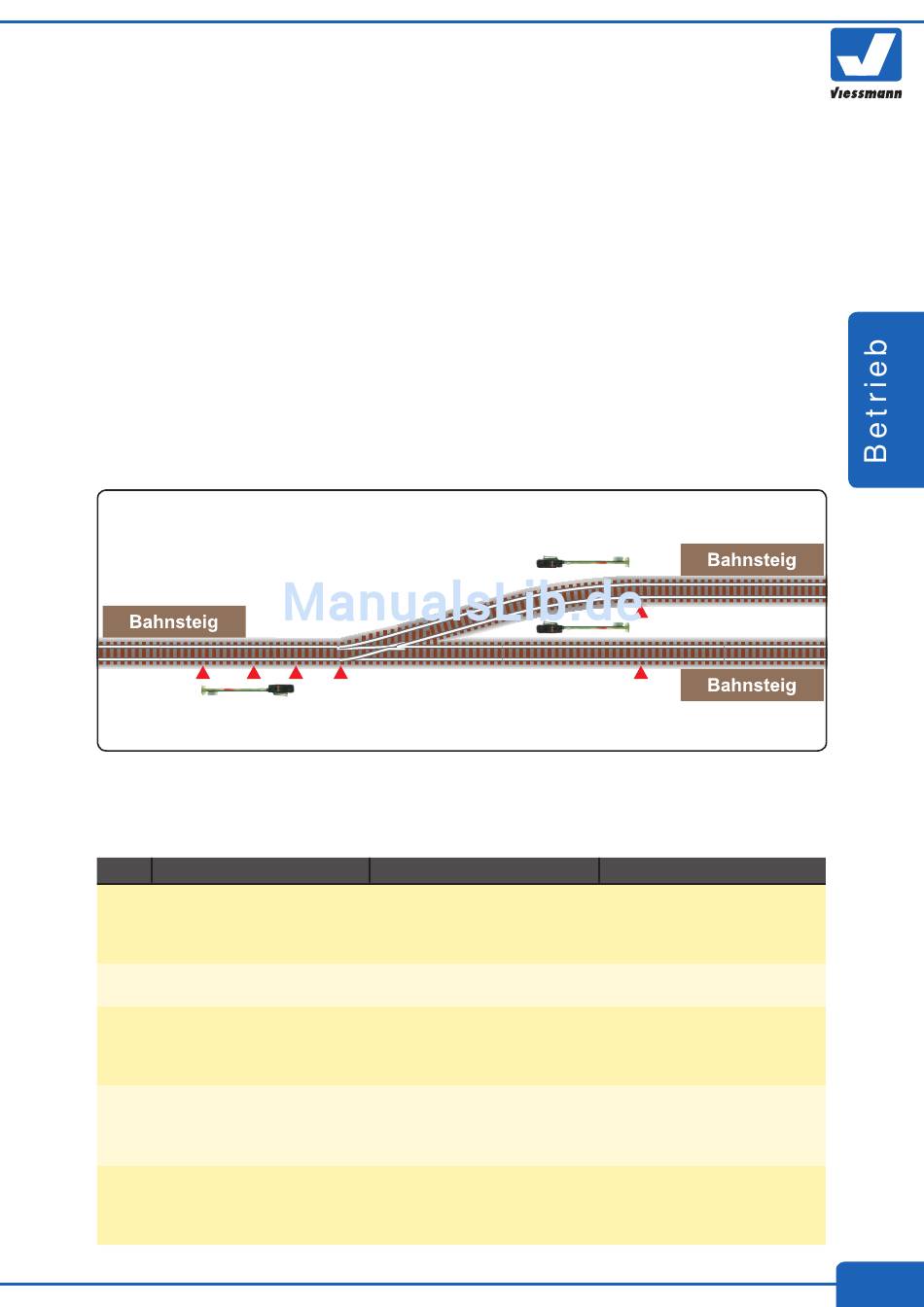

bahnhof ab. Die Abbildungen zeigen den Gleisplan
und die Darstellung im Commander.
Parameter der ersten Fahrstraße:
Karte Feld
1
Fahrstraßennummer
Kommentar
Modus
2
Aufrufkontakt 1
Aufrufkontakt 2
3
Kontakte beachten 1
Kontakte beachten 2
Kontakte beachten 3
Kontakte beachten 4
4
Stellbefehl 1
Stellbefehl 2
Stellbefehl 3
Stellbefehl 4
5
Schaltgleisfunktion 1
Schaltgleisfunktion 2
Schaltgleisfunktion 3
Schaltgleisfunktion 4
Commander Referenzhandbuch Version 1.2 vom 09.07.2012, Seite 27
In diesem Beispiel benötigen Sie vier Fahrstraßen.
Zwei Fahrstraßen werden für jede Richtung einge-
richtet. Die erste Fahrstraße ermöglicht die Aus-
fahrt auf dem ersten Gleis des Hauptbahnhof in
den Nebenbahnhof. Die zweite ist für den Rückweg
auf das erste Gleis im Hauptbahnhof zuständig.
Die dritte Fahrstraße führt von Gleis 2 des Haupt-
bahnhofes in den Nebenbahnbahnhof. Die letzte
Fahrstraße stellt den Rückweg vom Nebenbahnhof
auf das Gleis zwei sicher.
Wert
1
Ausfahrt Hbf Gleis 1 ►
Einfahrt Nebenbahnbahnhof
Vollautomatik
Rückmelder 3
-
Rückmelder 5
Rückmelder 6
Rückmelder 7
Rückmelder 8
Weiche 1 auf geradeaus
Signal 13 auf grün
Pause 1,0 Sekunden
Zug-ID wnorm
Rückmelder 7
Zug-ID wmini
Rückmelder 8
Zug-ID wstop
Erläuterung / Hinweis
Reaktionszeit des Tfz
Startet den Zug
1.1.3.2
