5.2.1
Einführung
Mit dem Commander lassen sich selbstverständlich
auch Roco-Booster betreiben. Diese verwenden
ebenfalls das Digitalformat NMRA-DCC und sind
somit kompatibel. Lediglich der von Roco verwen-
dete Anschlussstecker sieht anders aus. Es han-
delt sich hier um einen sogenannten Western-
Stecker RJ11.
Um Commander und Roco-Booster zu verbinden,
müssen Sie das Booster-Anschlusskabel auftren-
nen und die vier Adern gemäß dieser Anleitung
mit den Booster-Ausgängen des Commanders
verbinden.
Achtung:
Roco-Booster sind ungeregelt. Ihre Span-
nung ist im unbelasteten Zustand höher als
die Spannung des Commander! Falls das
Probleme bereitet, versorgen Sie den Roco-
Booster über ein Gleichstrom-Netzteil, ähn-
lich wie beim Commander.
5.2.1
Commander Referenzhandbuch
Tipps & Tricks
Zubehör ‒ Roco-Booster

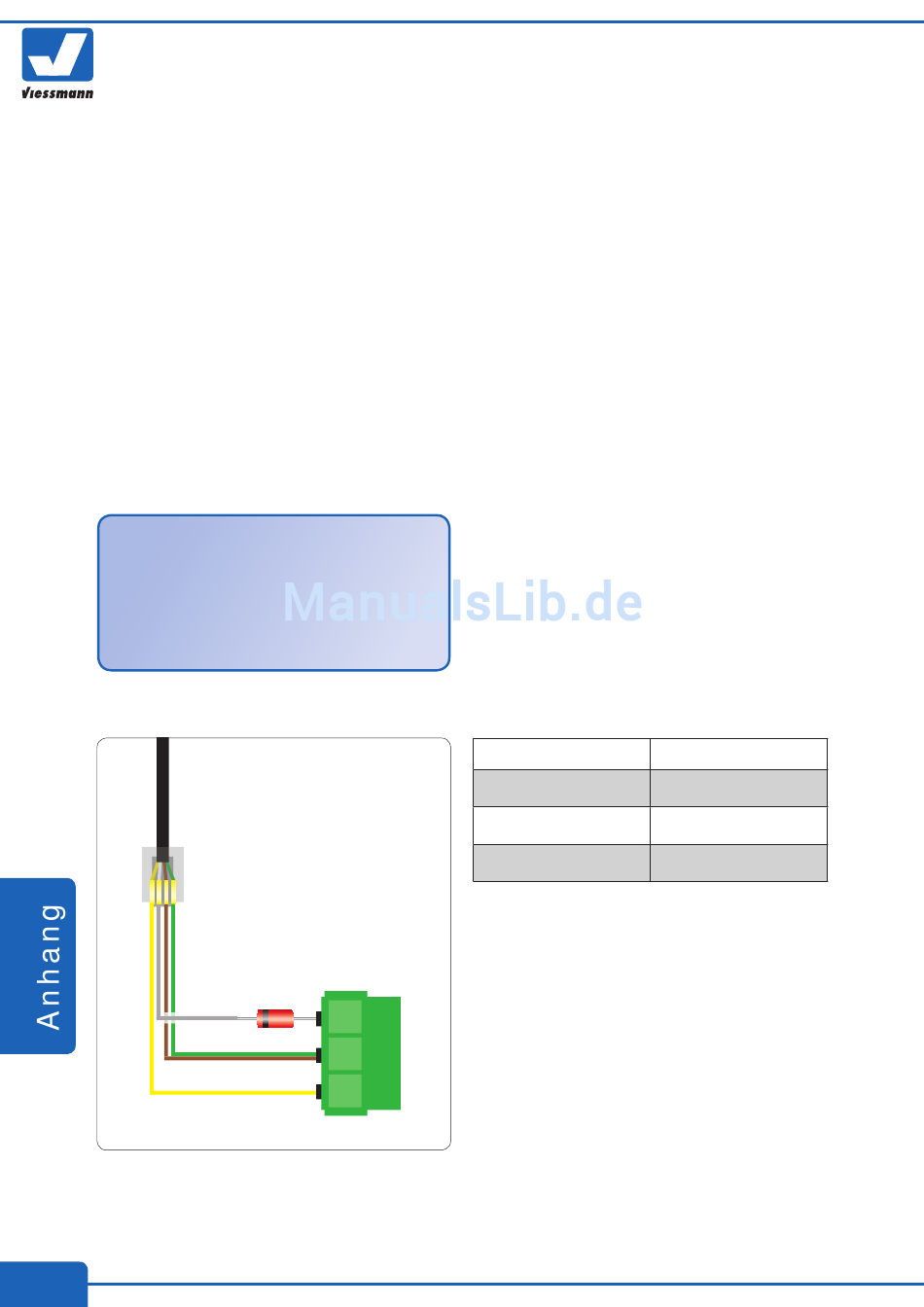

RJ11-Stecker:
Sicht auf die Kontaktseite
1N 4002
C
D
E
Anleitung
► Trennen Sie das Roco-Boosterkabel auf und
legen Sie die vier Adern frei.
Das Boosterkabel enthält typischerweise die
Farben weiß, braun, grün, gelb.
► Isolieren Sie die Aderenden ca. 5 mm weit ab.
► Verbinden Sie die Adern mit den Commander-
Anschlüssen C, D und E gemäß der unten ste-
henden Tabelle.
► Schalten Sie zwischen die weiße Ader und den
Anschluss C eine Diode des Typs 1N4002 (z. B.
Viessmann Art.Nr. 6834) gemäß der Zeich-
nung. Die Kathode (Ringmarkierung) muss zum
Booster zeigen.
Kabel vom Booster
braun + grün
weiß (mit Diode)
gelb
Commander Referenzhandbuch Version 1.2 vom 09.07.2012, Seite 130
Commander
D
C
E
