Commander Referenzhandbuch
2.3.3
Rückmelde-Editor
Echte und virtuelle Rückmelder
Allgemeines
Der Rückmelde-Editor dient zur Einrichtung der
Rückmelder und zur Eingabe der Rückmeldeab-
schnitte im Gleisplan. Die Rückmeldung kann Ih-
nen die Position einzelner Züge auf dem Gleisplan
visualisieren. Die Automatik greift auf den Zustand
der Rückmeldung zu, um Fahrstraßen zu aktivieren
oder zu deaktivieren (s. a. Kapitel 2.3.1).
Der Rückmelde-Editor verwaltet die Eingänge der
Rückmelder. Hier können Sie für jeden Eingang
den Typ der Rückmeldung festlegen (Momentkon-
takt oder Dauerkontakt) und virtuelle Rückmelder
verwalten.
Funktionen
Momentkontakt:
Man kann jeden Rückmeldeabschnitt wahlweise
als Momentkontakt definieren. In diesem Modus
bleibt er so lange aktiviert, bis er durch einen Be-
fehl in der Fahrstraße zurückgesetzt wird.
Diese Funktion ist für Anlagen gedacht, bei de-
nen die Rückmeldung über Momentkontakte (z. B.
magnetbetätigte Reedkontakte oder Lichtschran-
ken etc.) erfolgt. Dies kann dort sinnvoll sein, wo
eine nachträgliche Einrichtung von Belegtmeldeab-
schnitten über Trennstellen nicht möglich ist. Hier
kann man sich mit Momentkontakten und der Mo-
mentfunktion („MOM") helfen.
Momentkontakte zurücksetzen!
Als Momentkontakte definierte Rückmelde-
abschnitte müssen Sie über die Fahrstraßen-
steuerung zurücksetzen. Ansonsten bleibt
die Besetztmeldung bestehen.
Beachten Sie:
Die Momentfunktion darf standard-
mäßig bei normalen Rückmeldeab-
schnitten, die über Gleisbesetztmel-
dung arbeiten, nicht aktiviert sein,
also nicht rot leuchten! Sie sollte nur
für Rückmeldeabschnitte, die mit
Momentkontakten arbeiten, einge-
schaltet werden.
Ansonsten kann es zu Fehlinterpre-
tationen bei der Fahrstraßensteue-
rung kommen.
Commander Referenzhandbuch Version 1.2 vom 09.07.2012, Seite 73
Stellen Sie die Funktion im Rückmelde-Editor ein:
► Wählen Sie für jeden Rückmeldeabschnitt aus,
ob es sich um einen Momentkontakt handelt.
Tippen Sie dazu in der linken Schalterleiste die
Schaltfläche „MOM" an.
Virtuelle Rückmelder:
Virtuelle Rückmelder sind nicht mit einem Gleisab-
schnitt verbunden. Sie haben die freien Abschnitts-
nummern 9 und 10, 19 und 20, 29 und 30 etc. Vir-
tuelle Rückmelder werden daher nicht durch den
normalen Fahrbetrieb beeinflusst und dienen der
Zugsteuerung über Fahrstraßen.
Rückmelde-Editor aufrufen
Rufen Sie den Rückmelde-Editor auf, indem Sie
die Systemschaltfläche (links unten) drücken und
anschließend das Symbol neben der Bezeichnung
„Rückmeldung" drücken.

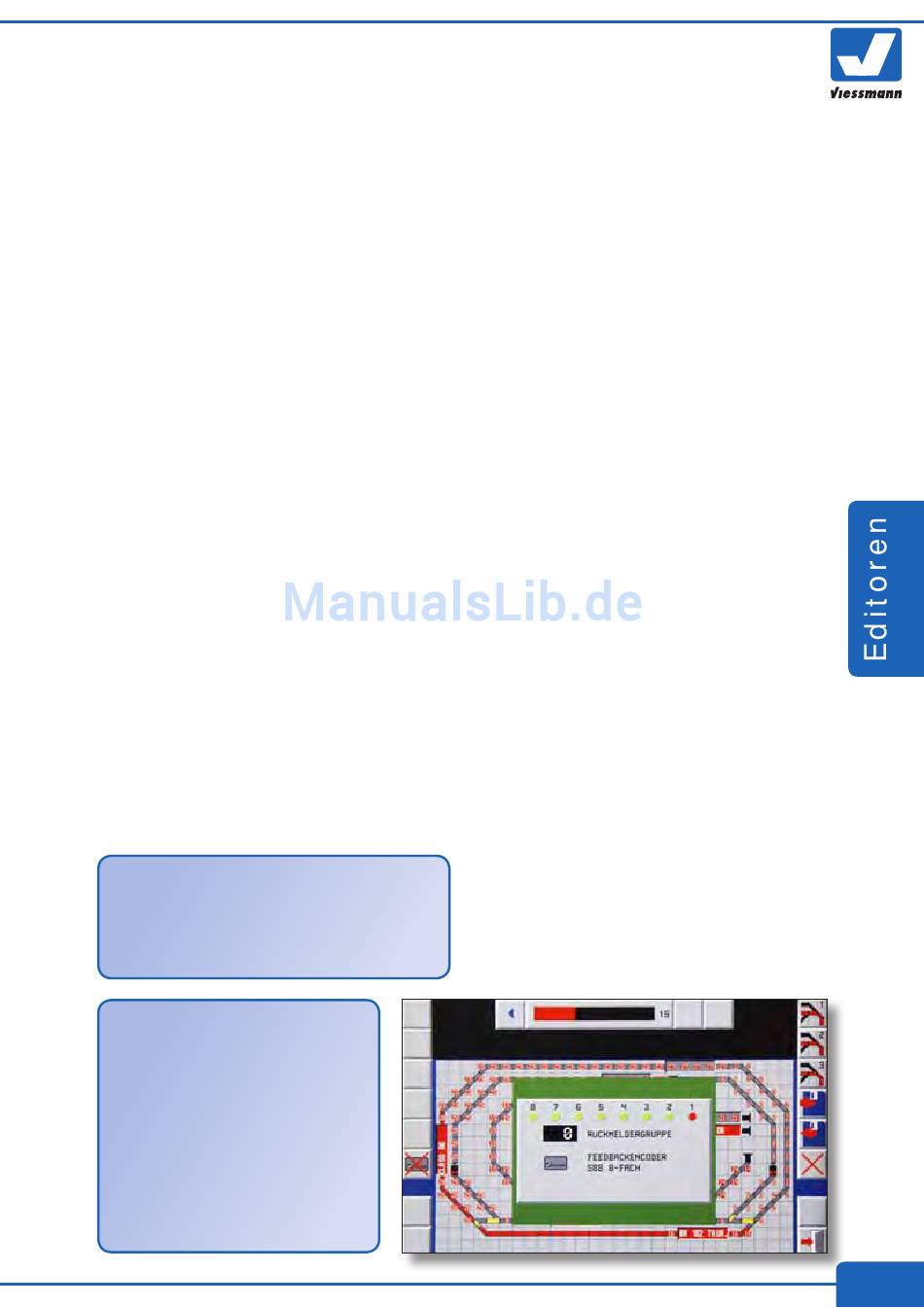

Der Rückmelde-Editor öffnet sich. Er zeigt schema-
tisch einen Rückmeldebaustein von oben und dar-
auf den in der s88-Queue gewählten Modultyp.
Auswahl eines Rückmeldemoduls:
► Tippen Sie das Adressfeld an.
Es öffnet sich ein numerisches Tastenfeld.
► Geben Sie die Nummer des Rückmeldemoduls
ein, welches Sie bearbeiten möchten und
bestätigen Sie Ihre Eingabe mit „OK".
Der gewählte Rückmelder erscheint.
Die Zuweisung der Gleisplanfelder zu den Rück-
meldeabschnitten beschreibt Kapitel 2.3.4.
2.3.3
