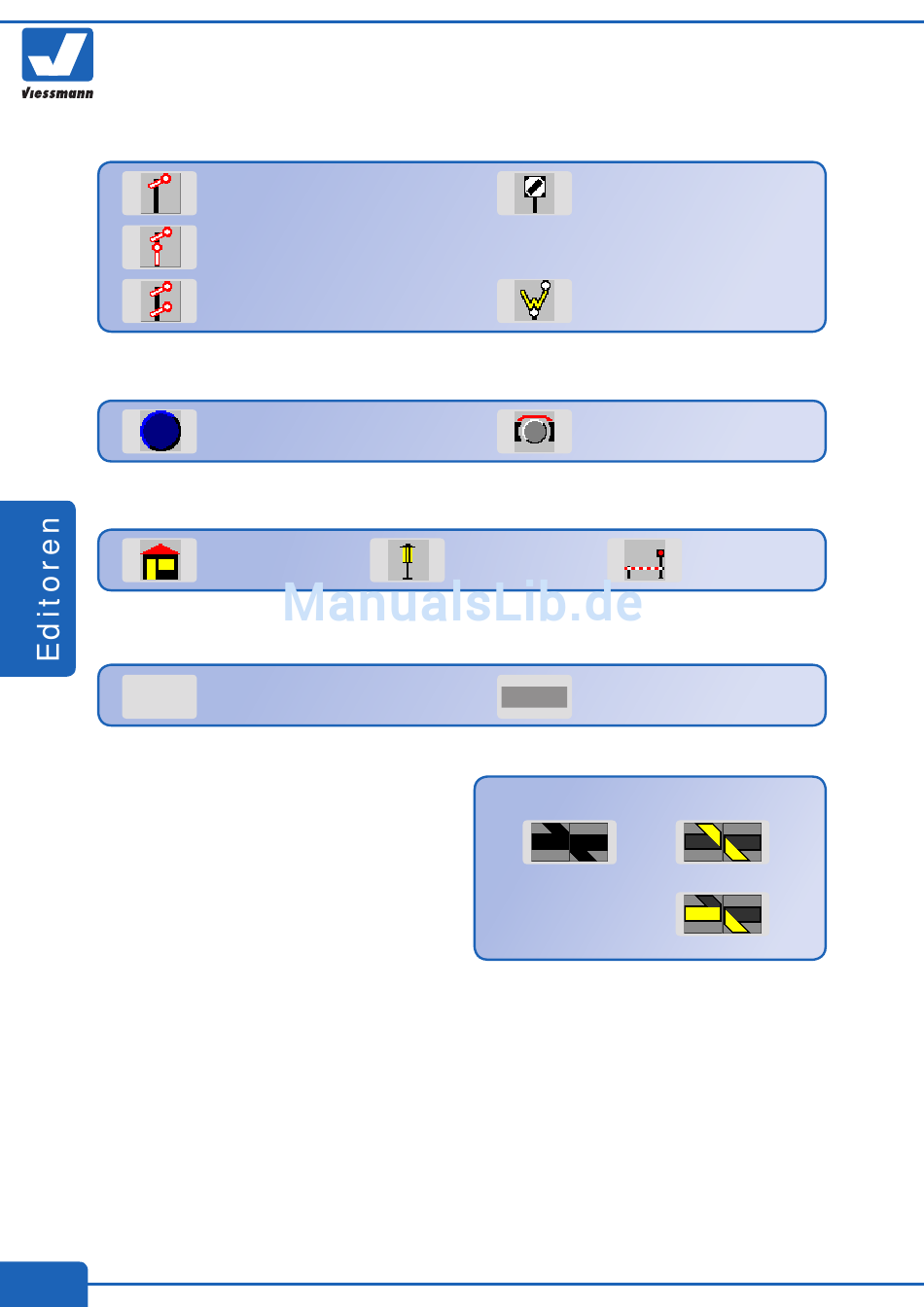

Formsignale
Felder mit besonderer Funktion
Zusatzfelder
Sonstige Felder
Doppelkreuzungsweichen (DKW)
Der Commander verfügt nicht über Symbole zur
Darstellung von Kreuzungen und Doppelkreu-
zungsweichen. Diese lassen sich aufgrund der
Geometrie nicht auf einem Feld darstellen.
Eine einfache Möglichkeit ist die Verwendung
zweier Weichensymbole nebeneinander (s. Abbil-
dung rechts). Einfache Kreuzungen entstehen aus
zwei nicht stellbaren Weichensymbolen (schwarz).
Eine Doppelkreuzungsweiche entsteht aus zwei
stellbaren Weichensymbolen (mit Ausleuchtung).
Und so geht`s:
► Legen Sie zwei Weichensymbole wie in der Ab-
bildung rechts gezeigt an.
► Speichern Sie den Gleisplan und verlassen Sie
den Gleisbild-Editor.
► Wählen Sie eine der beiden Weichen aus und
öffnen Sie den Weichen- und Signaleditor (Kap.
2.2.1).
2.5.2
Commander Referenzhandbuch
Blocksignal (Hp0 und Hp1)
Einfahr- / Ausfahrsignal
(Hp0, Hp1 und Hp2)
Signal mit gekoppelten Flügeln
(Hp0 und Hp2)
Start- / Zieltaste
für Fahrstraßen
Funktionsfeld für
Häuserbeleuchtung
Leerfeld
Gleissperrsignal (Sh0 und Sh1)
Wartesignal (Ra11)
Entkupplungsgleis
Funktionsfeld für
Leuchten
Gebäude- / Bahnsteigfeld
einfache Kreuzung
► Weisen Sie der Weiche die Adresse der DKW
zu und speichern Sie die Daten. Anschließend
verlassen Sie den Weichen- und Signaleditor.
Es kann nur ein Antrieb mit derselben Adresse pro-
grammiert werden. Das nicht programmierte Sym-
bol bleibt blau umrandet.
Die DKW können Sie nun über das eine Weichen-
symbol steuern. Die Stellung der DKW ersehen Sie
aus der Kombination der Gelbausleuchtung der
beiden Weichensymbole.
Commander Referenzhandbuch Version 1.2 vom 09.07.2012, Seite 100
Funktionsfeld für
Bahnübergänge
Doppel-
Kreuzungsweiche
geradeaus
abzweigend
