Commander Referenzhandbuch
2.7.2
E/A-Geräte-Editor
s88-Geräte
Konfiguration der s88-Geräte
Auf der zweiten Seite des E/A-Geräte-Editors kön-
nen Sie den s88-Rückmeldebus einrichten. Tragen
Sie hier die angeschlossenen s88-Module ein.
Gemäß der Möglichkeiten des s88-Bus lassen sich
bis zu 31 16-kanalige bzw. 62 8-kanalige Rückmel-
demodule verwenden (Mehr Infos dazu in Kapitel
2.3 Rückmeldung).
Anmeldung am s88-Bus
Der s88-Bus nummeriert angeschlossene Geräte
der Reihe nach aufsteigend durch. Das erste Gerät
in der Kette (am nächsten am Commander) erhält
die Nummer null. Daraus ergeben sich logisch die
Kontaktnummern der einzelnen Rückmelder.
Damit der Commander weiß, wieviele s88-Rück-
melder mit jeweils wievielen Kanälen vorhanden
sind, müssen Sie diese in die Tabelle eintragen.
Die Liste links zeigt die aktuelle
s88-Konfiguration.
Die auswählbaren Module sind auf der
rechten Seite dargestellt.

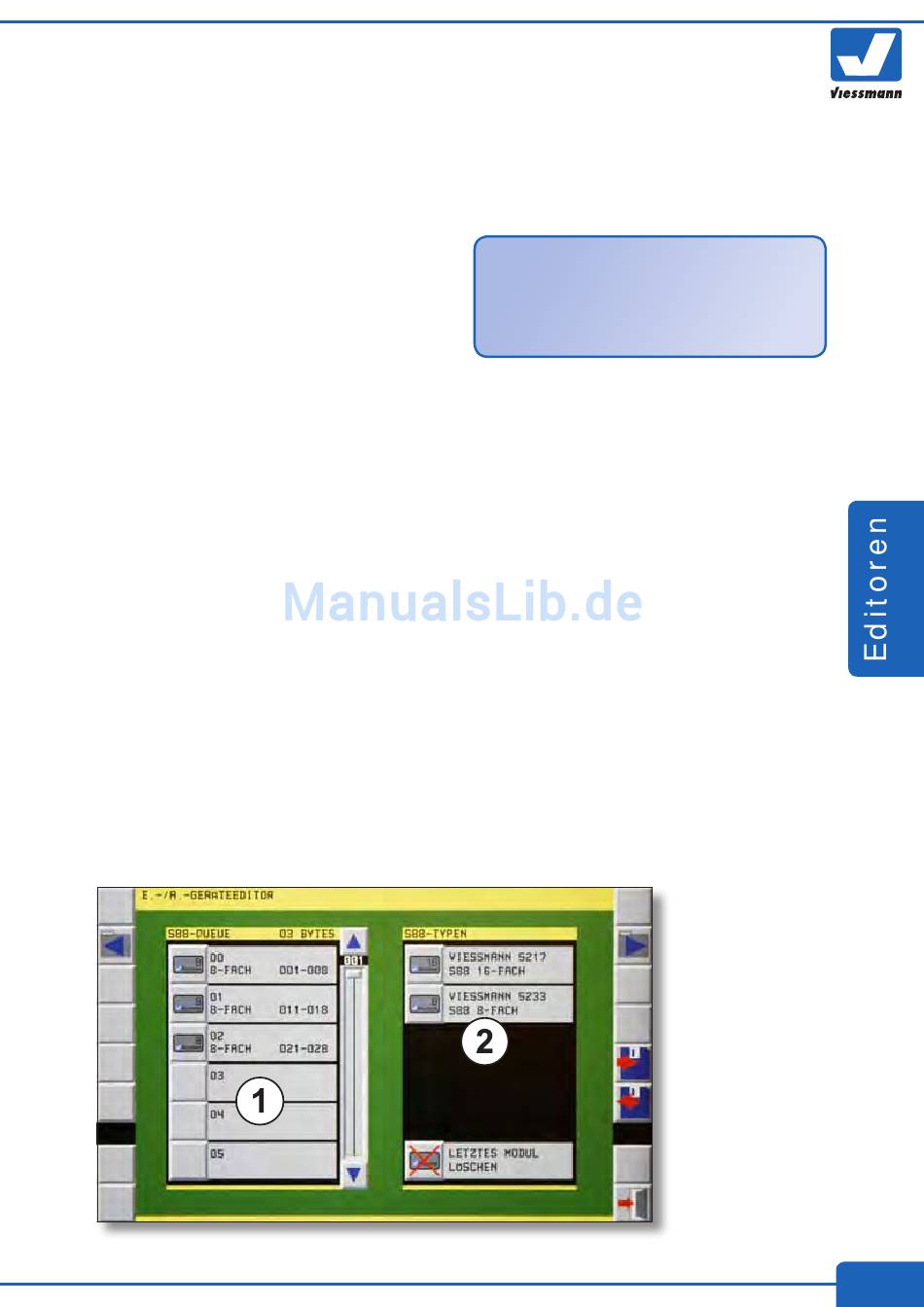

Seite zum Eintragen der s88-Geräte im E/A-Geräte-Editor.
Commander Referenzhandbuch Version 1.2 vom 09.07.2012, Seite 109
Hinweis:
Beachten Sie unbedingt die korrekte Anzahl
der Eingänge der verwendeten Module. An-
sonsten gerät die Zählung und Adressierung
der Rückmeldekontakte durcheinander.
Und so geht's
► Öffnen Sie den E/A-Geräte-Editor über
System ► E/A-Geräte-Editor
und wechseln Sie zur Seite 2 (s. Abb.).
► Tippen Sie auf die Taste neben dem einzutra-
genden Modul (rechte Tabelle).
Das Modul wird der Liste hinzugefügt (linke Ta-
belle). Es wird immer am Ende der Liste einge-
tragen.
► Löschen können Sie das jeweils letzte Modul
mit der entsprechenden Schaltfläche in der Mo-
dultabelle (rechte Liste).
Weitere Informationen zum Thema Rückmeldung
und s88-Bus finden Sie in Kapitel 2.3.
