Commander Referenzhandbuch
1.1.3.2 Automatischer Fahrbetrieb
Pendelzugbetrieb (1)
Einführung
Auf den folgenden Seiten finden Sie Beispiele für
verschiedene Pendelzugstrecken.
► einfacher Pendelzugbetrieb
► Pendelzugbetrieb mit zwei sich abwechselnden
Zügen
► Pendelzugbetrieb mit einer Zwischenstation.
Die individuellen Erfordernisse Ihrer Modelleisen-
bahn kann dieses Handbuch nicht abbilden. Die
gegebenen Beispiele können Sie aber leicht auf
Ihre eigene Anlage übertragen.
Das erste Beispiel „Pendelzugbetrieb" zeigt Ih-
nen, wie Sie mit Hilfe von zwei Fahrstraßen ei-
nen pendelnden Zug zwischen zwei Bahnhöfen

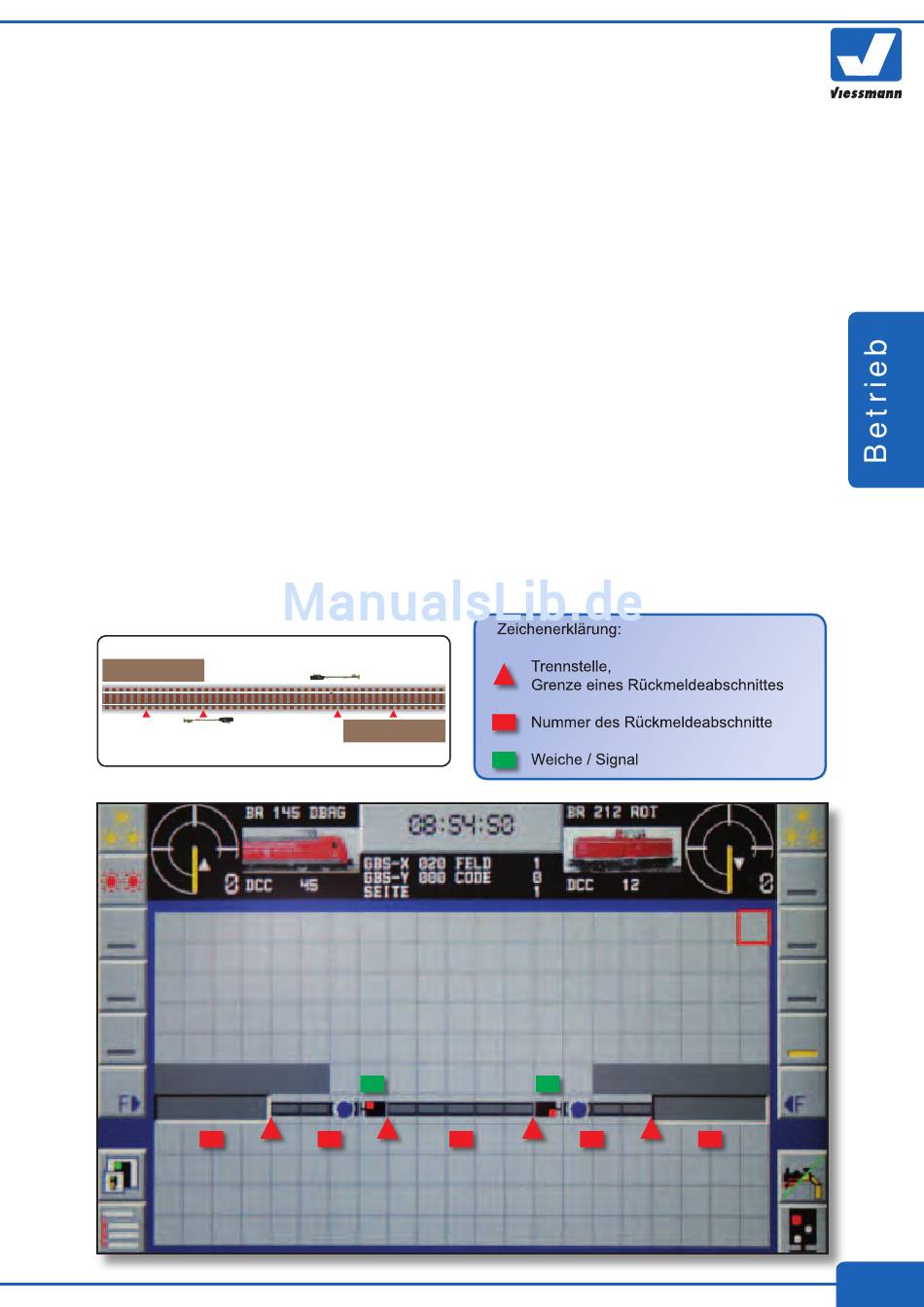

einrichten können. Die Abbildung unten zeigt ei-
nen Gleisplan mit einem Bahnhof am rechten
Ende der Strecke und einem Bahnhof am linken
Ende der Strecke. Die Strecke ist insgesamt in fünf
Bahnsteig
1
Commander Referenzhandbuch Version 1.2 vom 09.07.2012, Seite 25
Rückmeldeabschnitte unterteilt. Die Rückmeldeab-
schnitte sind von links nach rechts am Rückmelder
angeschlossen. Die Abbildung zeigt den zugehöri-
gen Gleisplan im Commander.
Die erste Fahrstraße übernimmt den Weg vom lin-
ken Bahnhof in den rechten Bahnhof. Die zweite
stellt den Rückweg sicher. Die Fahrstraße stellt zu-
nächst den Fahrweg, in diesem Fall nur das Signal
auf Grün. Danach simuliert die Fahrstraße die Re-
aktionszeit des Lokführers, indem die Ausführung
des Lokbefehls um eine Sekunde verzögert wird.
Danach setzt sich die Lok mit normaler Geschwin-
digkeit in Bewegung. Bei Einfahrt in den Zielbahn-
hof wird der Zug langsamer und fährt mit minimaler
Geschwindigkeit am Bahnsteig entlang. Am Anhal-
tepunkt angekommen wird die Lok gestoppt. Da-
nach wird die Fahrstraße aufgelöst und dabei das
Signal wieder auf Rot gestellt. Jetzt wartet der Zug
zehn Sekunden und beginnt dann die Rückfahrt mit
dem gleichen Ablauf.
#
Bahnsteig
#
1
2
3
2
4
5
1.1.3.2
