Commander Referenzhandbuch
2.7.1
E/A-Geräte-Editor
LSB-Geräte
Einführung
Der Ein- und Ausgabegeräte-Editor (E/A-Geräte-
Editor) dient der Einrichtung der an den verschie-
denen Bus-Systemen des Commanders ange-
schlossenen Geräte. Über die Busse s88, LSB
(LowSpeedBus) und HSB (HiSpeedBus) stellt der
Commander die Verbindung zu Zubehörgeräten
wie Decodern (z. B. Multiplexer 5229), Handreglern
(z. B. Lokmaus), Encodern (z. B. Roconet Rück-
melder) und sonstigen Geräten her.

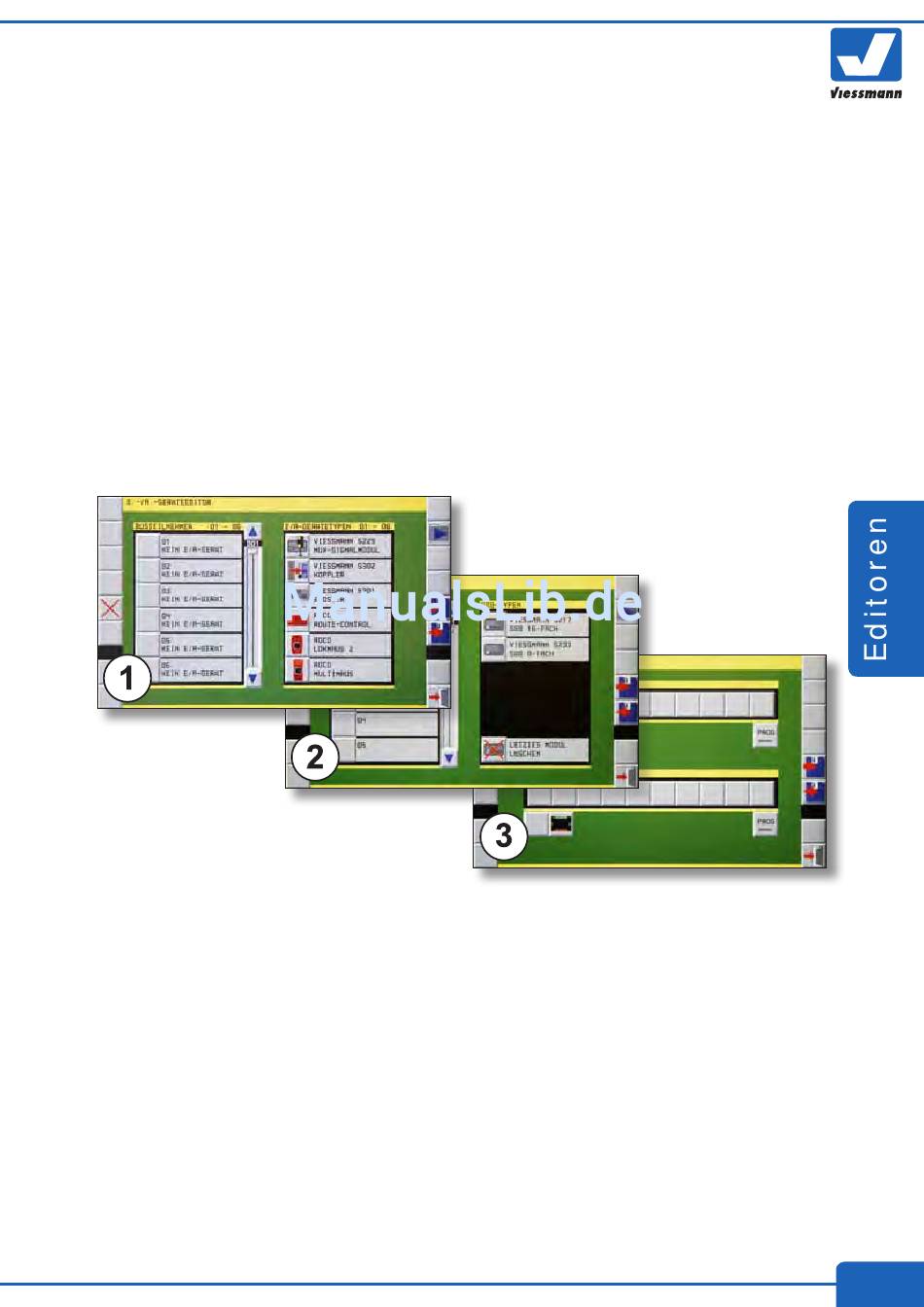

Der Editor beinhaltet 3 Seiten. Diese erreichen Sie
durch Blättern mit den bekannten Schaltflächen.
Karteikarte zum Einrichten der LSB-Geräte.
Karteikarte zum Einrichten des s88-Bus.
Karteikarte zum Einrichten der Roconet-
Rückmelder.
Die Eingabe der Daten auf den Karteikarten ge-
schieht durch Auswahl der jeweiligen Geräte aus
einer Liste und Eintragung in die daneben befindli-
che Konfigurationstabelle.
Konfiguration der LSB-Geräte
Der LSB-Anschluss des Commanders ist kompa-
tibel mit allen LSB-Geräten sowie mit ExpressNet-
geräten von Lenz und mit RocoNet-Geräten von
Roco. Vorhandene Geräte wie Lokmäuse, Hand-
regler oder Rückmelder lassen sich weiter nutzen.
Commander Referenzhandbuch Version 1.2 vom 09.07.2012, Seite 107
Am Commander lassen sich 31 LSB-Geräte direkt
verwalten. Diese Zahl ergibt sich aus dem Adress-
raum des ExpressNet.
Anmeldung am LSB
Kompatible Geräte melden sich automatisch am
LSB an. Die Busadressen (s. Bildschirmfoto) han-
deln Commander und Endgerät selbsttätig aus.
Eine manuelle Zuweisung ist im E/A-Geräte-Editor
jedoch möglich (s. u.).
► Öffnen Sie den E/A-Geräte-Editor über
System ► E/A-Geräte-Editor
Auf der ersten Seite sehen Sie die aktuelle Konfi-
guration des LSB mit den angemeldeten Geräten.
Zur manuellen Einrichtung gehen Sie so vor:
► Tippen Sie in der linken Tabelle auf ein Feld.
► Wählen Sie in der rechten Tabelle das ge-
wünschte Gerät durch Antippen des Symbols.
► Löschen Sie Geräte aus der Tabelle, indem Sie
ein Gerät auswählen und dann die „Löschen"-
Schaltfläche drücken.
Denken Sie daran, die vorgenommenen Änderun-
gen zu speichern.
2.7.1
