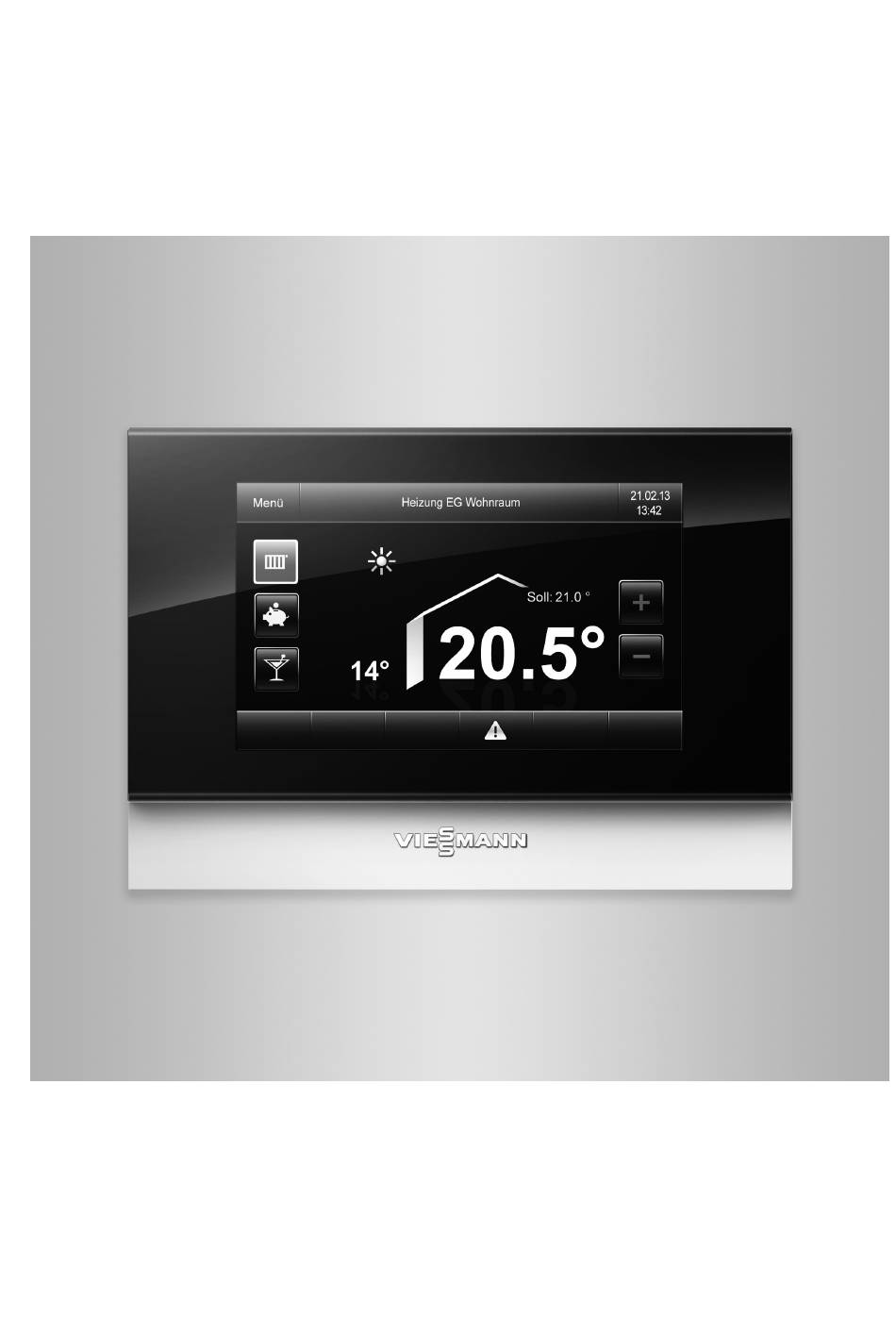

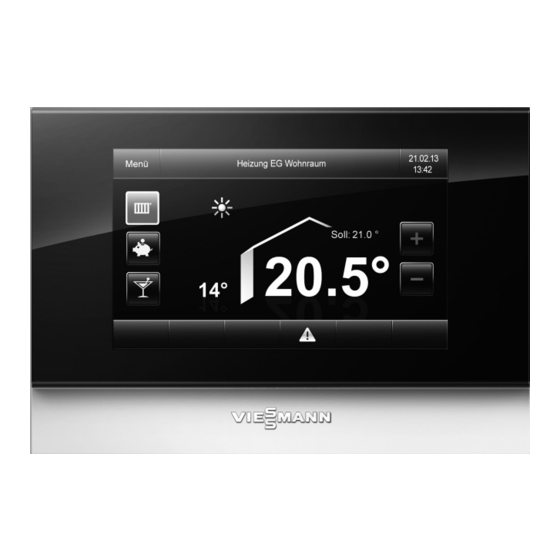

- Seite 1 Viesmann VITOTROL 350-C Fernbedienung und Kaskadenregler Anlagenbeispiele Ausgewählte Anlagenbeispiele 5776 579 3/2016...
- Seite 2 Inhaltsverzeichnis Kaskade mit Vitotrol 350-C, Vitoligno 300-H und Vitoligno 300-C mit 2 Heizwasser-Pufferspeichern, 4 Heizkreisen mit Mischer, Rücklauftempe- raturanhebung und Vitotrans 353 .............. ID: 4801102_1604_01 Kaskade mit Vitotrol 350-C, Vitoligno 300-H, Vitoligno 300-C und Öl-/ Gaskessel mit 2 Heizwasser-Pufferspeichern, 4 Heizkreisen mit Mischer, Rücklauftemperaturanhebung und Vitotrans 353 ........
- Seite 3 (Fortsetzung) Erläuterungen zu den Zeichnungen Nummerierung der technischen Komponenten und der elektri- schen Anschlüsse 2/52M1 2/52M2 2/21 2/21 2/28 2/5Sol 26/S2 Viesmann VITOTROL 350-C...
- Seite 4 ID: 4801102_1604_01 1. Kaskade mit Vitotrol 350-C, Vitoligno 300-H und Vitoligno 300-C mit 2 Heizwasser- Pufferspeichern, 4 Heizkreisen mit Mischer, Rücklauftemperaturanhebung und Vitotrans 353 Rücklauftemperaturanhebung Der Vitoligno 300-H/300-C benötigt eine Mindestrücklauftemperatur. Bei eingeschalteter Kesselkreispumpe öffnet das Ventil der Rück- lauftemperaturanhebung mit steigender Rücklauftemperatur stetig den Weg vom Heizungsrücklauf zum Vitoligno 300-H/300-C und...
- Seite 5 ID: 4801102_1604_01 (Fortsetzung) Hinweis Jumperstellung für die Konfiguration CAN beachten! (siehe Elektroplan) Hydraulisches Installationsschema ID: 4801102_1604_01 -21/2- -2/2- Hinweis: Dieses Schema ist ein grundsätzliches Beispiel ohne Absperr- und Sicherheitseinrichtungen. Die fachliche Planung vor Ort wird dadurch nicht ersetzt. Viesmann VITOTROL 350-C...
- Seite 6 ID: 4801102_1604_01 (Fortsetzung) Erforderliche Geräte ID: 4801102_1604_01 Pos. Bezeichnung Best.-Nr. Kaskadenregelung Vitotrol 350-C Z014 450 Wärmeerzeuger I Vitoligno 300-H Siehe Viessmann Preisliste Kesselkreisregelung Ecotronic Lieferumfang Pos. 1 Außentemperatursensor Lieferumfang Pos. 1 Rücklauftemperatursensor Lieferumfang Pos. 1 Kesseltemperatursensor Lieferumfang Pos. 1 Rücklauftemperaturanhebung geregelt, bestehend aus: Siehe Viessmann Preisliste Ventil zur Rücklauftemperaturanhebung...
- Seite 7 Erweiterungssatz (KM-BUS) Wandmontage 7301 062 uT / iT Vorlauftemperatursensor (Anlegetemperatursensor) Lieferumfang Pos. 70/80 uQ / iQ Mischer-Motor für Viessmann Mischer DN20 bis 50 (ohne Sensor) 7450 657 uR / iR Mischer-Motor für Viessmann Flanschmischer DN40 und DN50 9522 487 uR / iR Mischer-Motor für Viessmann Flanschmischer DN65 bis 100...
- Seite 8 ID: 4801102_1604_01 (Fortsetzung) Elektrisches Installationsschema 400 V/ 50 Hz 2 75 85 ID: 4801102_1604_01 Hinweis Den CAN-Jumper bei der Master-Ecotronic entfernen. Bei der Slave-Ecotronic muss er gesteckt bleiben. Viesmann VITOTROL 350-C...
- Seite 9 ID: 4801102_1604_01 (Fortsetzung) 230 V/ 50 Hz ID: 4801102_1604_01 230 V/ 50 Hz 230 V/ 50 Hz ID: 4801102_1604_01 Viesmann VITOTROL 350-C...
- Seite 10 ID: 4801105_1604_01 2. Kaskade mit Vitotrol 350-C, Vitoligno 300-H, Vitoligno 300-C und Öl-/Gaskessel mit 2 Heizwasser-Pufferspeichern, 4 Heizkreisen mit Mischer, Rücklauftemperaturanhebung und Vitotrans 353 Heizbetrieb durch die Heizwasser-Pufferspeicher (Entnahme Pufferspeicher) Die zur Beheizung der Heizkreise benötigte Wärme wird über die Heizkreispumpen aus den Heizwasser-Pufferspeichern entzogen.
- Seite 11 ID: 4801105_1604_01 (Fortsetzung) „Menü“/„Einstellungen“/„Einstellungen Erweitert“ an der Vitotrol 350-C uO „Erweiterte Einstellun- „Anzahl Kessel: 2“ Es sind 2 Wärmeerzeuger angeschlossen gen Kaskade“ „Anzahl Zusatzkessel: 1“ Ein zusätzlicher Öl-/Gaskessel wird vom Kaskadenregler angesteuert „Menü“ an der Vitotrol 350-C uO „Kaskade“ „Kessel Startpunkt: ?“...
- Seite 12 ID: 4801105_1604_01 (Fortsetzung) Hydraulisches Installationsschema ID: 4801105_1604_01 -21/2- -2/2- -31/3/2- Hinweis: Dieses Schema ist ein grundsätzliches Beispiel ohne Absperr- und Sicherheitseinrichtungen. Die fachliche Planung vor Ort wird dadurch nicht ersetzt. Viesmann VITOTROL 350-C...
- Seite 13 ID: 4801105_1604_01 (Fortsetzung) Erforderliche Geräte ID: 4801105_1604_01 Pos. Bezeichnung Best.-Nr. Kaskadenregelung Vitotrol 350-C Z014 450 Wärmeerzeuger I Vitoligno 300-H Siehe Viessmann Preisliste Kesselkreisregelung Ecotronic Lieferumfang Pos. 1 Außentemperatursensor Lieferumfang Pos. 1 Rücklauftemperatursensor Lieferumfang Pos. 1 Kesseltemperatursensor Lieferumfang Pos. 1 Rücklauftemperaturanhebung geregelt, bestehend aus: Siehe Viessmann Preisliste Ventil zur Rücklauftemperaturanhebung...
- Seite 14 / iT Erweiterungssatz (KM-BUS) Wandmontage 7301 062 uQ / iQ Vorlauftemperatursensor (Anlegetemperatursensor) Lieferumfang Pos. 70/80 Mischer-Motor für Viessmann Mischer DN20 bis 50 (ohne Sensor) 7450 657 uR / iR Mischer-Motor für Viessmann Flanschmischer DN40 und DN50 9522 487 uR / iR Mischer-Motor für Viessmann Flanschmischer DN65 bis 100...
- Seite 15 ID: 4801105_1604_01 (Fortsetzung) Elektrisches Installationsschema 400 V/ 50 Hz 75 85 ID: 4801105_1604_01 Hinweis Den CAN-Jumper bei der Master-Ecotronic entfernen. Bei der Slave-Ecotronic muss er gesteckt bleiben. Viesmann VITOTROL 350-C...
- Seite 16 ID: 4801105_1604_01 (Fortsetzung) 230 V/ 50 Hz 20A1 52A1 230 V/ 50 Hz ID: 4801105_1604_01 Viesmann VITOTROL 350-C...
- Seite 17 ID: 4801105_1604_01 (Fortsetzung) 230 V/ 50 Hz 230 V/ 50 Hz ID: 4801105_1604_01 Viesmann VITOTROL 350-C...
- Seite 18 ID: 4801106_1604_01 3. Kaskade mit Vitotrol 350-C, Vitoligno 300-H, Vitoligno 300-C und Wandgerät mit 2 Heizwasser-Pufferspeichern, 4 Heizkreisen mit Mischer, Rücklauftemperaturanhebung und Vitotrans 353 Heizbetrieb durch die Heizwasser-Pufferspeicher (Entnahme Pufferspeicher) Die zur Beheizung der Heizkreise benötigte Wärme wird über die Heizkreispumpen aus den Heizwasser-Pufferspeichern entzogen.
- Seite 19 ID: 4801106_1604_01 (Fortsetzung) „Menü“/„Einstellungen“/„Einstellungen Erweitert“ an der Vitotrol 350-C uO „Erweiterte Einstellun- „Anzahl Kessel: 2“ Es sind 2 Wärmeerzeuger angeschlossen gen Kaskade“ „Anzahl Zusatzkessel: 1“ Ein zusätzlicher Öl-/Gaskessel wird vom Kaskadenregler angesteuert „Menü“ an der Vitotrol 350-C uO „Kaskade“ „Kessel Startpunkt: ?“...
- Seite 20 ID: 4801106_1604_01 (Fortsetzung) Hydraulisches Installationsschema ID: 4801106_1604_01 -21/2- -2/2- -31/20- Hinweis: Dieses Schema ist ein grundsätzliches Beispiel ohne Absperr- und Sicherheitseinrichtungen. Die fachliche Planung vor Ort wird dadurch nicht ersetzt. Viesmann VITOTROL 350-C...
- Seite 21 ID: 4801106_1604_01 (Fortsetzung) Erforderliche Geräte ID: 4801106_1604_01 Pos. Bezeichnung Best.-Nr. Kaskadenregelung Vitotrol 350-C Z014 450 Wärmeerzeuger I Vitoligno 300-H Siehe Viessmann Preisliste Kesselkreisregelung Ecotronic Lieferumfang Pos. 1 Außentemperatursensor Lieferumfang Pos. 1 Rücklauftemperatursensor Lieferumfang Pos. 1 Kesseltemperatursensor Lieferumfang Pos. 1 Rücklauftemperaturanhebung geregelt, bestehend aus: Siehe Viessmann Preisliste Ventil zur Rücklauftemperaturanhebung...
- Seite 22 / iT uQ / iQ Vorlauftemperatursensor (Anlegetemperatursensor) Lieferumfang Pos. 70/80 uR / iR Mischer-Motor für Viessmann Mischer DN20 bis 50 (ohne Sensor) 7450 657 uR / iR Mischer-Motor für Viessmann Flanschmischer DN40 und DN50 9522 487 uR / iR Mischer-Motor für Viessmann Flanschmischer DN65 bis 100...
- Seite 23 ID: 4801106_1604_01 (Fortsetzung) Elektrisches Installationsschema 400 V/ 50 Hz 75 85 ID: 4801106_1604_01 Hinweis Den CAN-Jumper bei der Master-Ecotronic entfernen. Bei der Slave-Ecotronic muss er gesteckt bleiben. Viesmann VITOTROL 350-C...
- Seite 24 ID: 4801106_1604_01 (Fortsetzung) 230 V/ 50 Hz 0-10V 230 V/ 50 Hz 400 V/ 50 Hz Ö 0-10V ID: 4801106_1604_01 Viesmann VITOTROL 350-C...
- Seite 25 ID: 4801106_1604_01 (Fortsetzung) 230 V/ 50 Hz 230 V/ 50 Hz ID: 4801106_1604_01 Viesmann VITOTROL 350-C...
- Seite 26 ID: 4801107_1604_01 4. Kaskade mit Vitotrol 350-C, Vitoligno 300-H, Vitoligno 300-C und Öl-/Gaskessel mit 2 Heizwasser-Pufferspeichern, 4 Heizkreisen mit Mischer, Rücklauftemperaturanhebung und Vitotrans 353 und solarer Übertragungsstation Trinkwassererwärmung durch das Frischwasser-Modul Das Frischwasser-Modul wird durch den Heizwasser-Pufferspeicher mit Wärme versorgt.
- Seite 27 Warmwasserbereitung ist an der HKK angeschlossen Serviceadresse Ecotronic, Slave-Regler Kessel 2 bis 4 wQ „Hardware“ „Kesselnummer: 2“ Diese Ecotronic wird als Slave-Regelung definiert „Menü“/„Einstellungen“/„Einstellungen Erweitert“ an der Vitotrol 350-C uO „Erweiterte Einstellun- „Anzahl Kessel: 2“ Es sind 2 Wärmeerzeuger angeschlossen gen Kaskade“...
- Seite 28 ID: 4801107_1604_01 (Fortsetzung) Hydraulisches Installationsschema ID: 4801107_1604_01 -21/2- -2/2- -31/3/2- Hinweis: Dieses Schema ist ein grundsätzliches Beispiel ohne Absperr- und Sicherheitseinrichtungen. Die fachliche Planung vor Ort wird dadurch nicht ersetzt. Viesmann VITOTROL 350-C...
- Seite 29 ID: 4801107_1604_01 (Fortsetzung) Erforderliche Geräte ID: 4801107_1604_01 Pos. Bezeichnung Best.-Nr. Kaskadenregelung Vitotrol 350-C Z014 450 Wärmeerzeuger I Vitoligno 300-H Siehe Viessmann Preisliste Kesselkreisregelung Ecotronic Lieferumfang Pos. 1 Außentemperatursensor Lieferumfang Pos. 1 Rücklauftemperatursensor Lieferumfang Pos. 1 Kesseltemperatursensor Lieferumfang Pos. 1 Rücklauftemperaturanhebung geregelt, bestehend aus: Siehe Viessmann Preisliste Ventil zur Rücklauftemperaturanhebung...
- Seite 30 Erweiterungssatz (KM-BUS) Wandmontage 7301 062 uT / iT Vorlauftemperatursensor (Anlegetemperatursensor) Lieferumfang Pos. 70/80 uQ / iQ Mischer-Motor für Viessmann Mischer DN20 bis 50 (ohne Sensor) 7450 657 uR / iR Mischer-Motor für Viessmann Flanschmischer DN40 und DN50 9522 487 uR / iR Mischer-Motor für Viessmann Flanschmischer DN65 bis 100...
- Seite 31 ID: 4801107_1604_01 (Fortsetzung) Elektrisches Installationsschema 400 V/ 50 Hz 75 85 ID: 4801107_1604_01 Hinweis Den CAN-Jumper bei der Master-Ecotronic entfernen. Bei der Slave-Ecotronic muss er gesteckt bleiben. Viesmann VITOTROL 350-C...
- Seite 32 ID: 4801107_1604_01 (Fortsetzung) 230 V/ 50 Hz 20A1 52A1 230 V/ 50 Hz ID: 4801107_1604_01 Viesmann VITOTROL 350-C...
- Seite 33 ID: 4801107_1604_01 (Fortsetzung) 230 V/ 50 Hz 230 V/ 50 Hz ID: 4801107_1604_01 Viesmann VITOTROL 350-C...
- Seite 34 ID: 4801107_1604_01 (Fortsetzung) 230 V/ 50 Hz PWM1 PWM2 PWM3 PWM4 CS10 VBUS ID: 4801107_1604_01 Viesmann VITOTROL 350-C...
- Seite 35 Viesmann VITOTROL 350-C...
- Seite 36 Technische Änderungen vorbehalten! Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de Viesmann VITOTROL 350-C...
