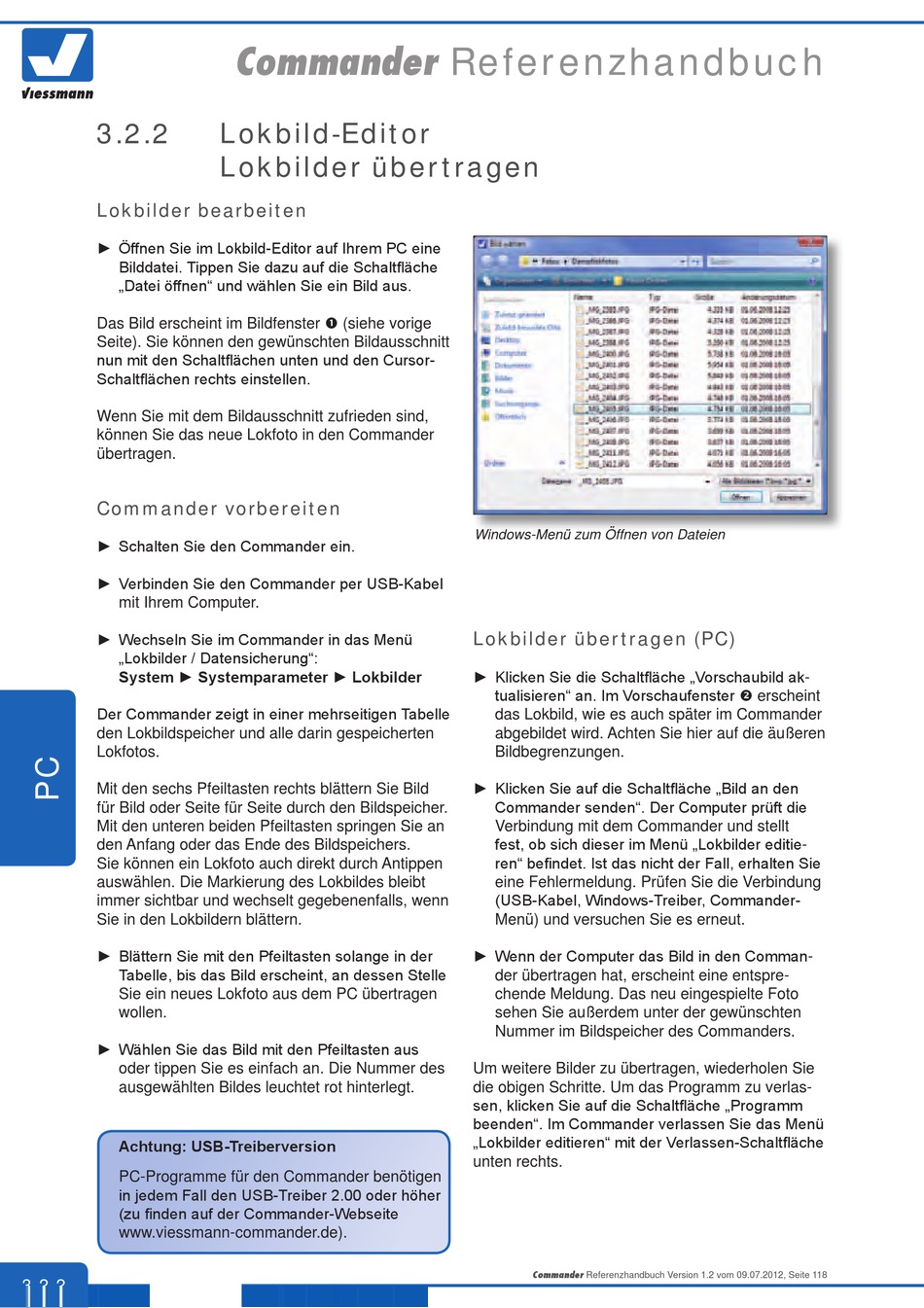

3.2.2
Lokbilder bearbeiten
► Öffnen Sie im Lokbild-Editor auf Ihrem PC eine
Bilddatei. Tippen Sie dazu auf die Schaltfläche
„Datei öffnen" und wählen Sie ein Bild aus.
Das Bild erscheint im Bildfenster (siehe vorige
Seite). Sie können den gewünschten Bildausschnitt
nun mit den Schaltflächen unten und den Cursor-
Schaltflächen rechts einstellen.
Wenn Sie mit dem Bildausschnitt zufrieden sind,
können Sie das neue Lokfoto in den Commander
übertragen.
Commander vorbereiten
► Schalten Sie den Commander ein.
► Verbinden Sie den Commander per USB-Kabel
mit Ihrem Computer.
► Wechseln Sie im Commander in das Menü
„Lokbilder / Datensicherung":
System ► Systemparameter ► Lokbilder
Der Commander zeigt in einer mehrseitigen Tabelle
den Lokbildspeicher und alle darin gespeicherten
Lokfotos.
Mit den sechs Pfeiltasten rechts blättern Sie Bild
für Bild oder Seite für Seite durch den Bildspeicher.
Mit den unteren beiden Pfeiltasten springen Sie an
den Anfang oder das Ende des Bildspeichers.
Sie können ein Lokfoto auch direkt durch Antippen
auswählen. Die Markierung des Lokbildes bleibt
immer sichtbar und wechselt gegebenenfalls, wenn
Sie in den Lokbildern blättern.
► Blättern Sie mit den Pfeiltasten solange in der
Tabelle, bis das Bild erscheint, an dessen Stelle
Sie ein neues Lokfoto aus dem PC übertragen
wollen.
► Wählen Sie das Bild mit den Pfeiltasten aus
oder tippen Sie es einfach an. Die Nummer des
ausgewählten Bildes leuchtet rot hinterlegt.
Achtung: USB-Treiberversion
PC-Programme für den Commander benötigen
in jedem Fall den USB-Treiber 2.00 oder höher
(zu finden auf der Commander-Webseite
www.viessmann-commander.de).
3.2.2
Commander Referenzhandbuch
Lokbild-Editor
Lokbilder übertragen
Windows-Menü zum Öffnen von Dateien
Lokbilder übertragen (PC)
► Klicken Sie die Schaltfläche „Vorschaubild ak-
tualisieren" an. Im Vorschaufenster erscheint
das Lokbild, wie es auch später im Commander
abgebildet wird. Achten Sie hier auf die äußeren
Bildbegrenzungen.
► Klicken Sie auf die Schaltfläche „Bild an den
Commander senden". Der Computer prüft die
Verbindung mit dem Commander und stellt
fest, ob sich dieser im Menü „Lokbilder editie-
ren" befindet. Ist das nicht der Fall, erhalten Sie
eine Fehlermeldung. Prüfen Sie die Verbindung
(USB-Kabel, Windows-Treiber, Commander-
Menü) und versuchen Sie es erneut.
► Wenn der Computer das Bild in den Comman-
der übertragen hat, erscheint eine entspre-
chende Meldung. Das neu eingespielte Foto
sehen Sie außerdem unter der gewünschten
Nummer im Bildspeicher des Commanders.
Um weitere Bilder zu übertragen, wiederholen Sie
die obigen Schritte. Um das Programm zu verlas-
sen, klicken Sie auf die Schaltfläche „Programm
beenden". Im Commander verlassen Sie das Menü
„Lokbilder editieren" mit der Verlassen-Schaltfläche
unten rechts.
Commander Referenzhandbuch Version 1.2 vom 09.07.2012, Seite 118
