2.5.2 Gleisbild-Editor
Bedeutung der Feldtypen
Einführung
Der Commander verfügt über eine Vielzahl von
Symbolfeldern für die Darstellung der Gleispläne.
Diese sind in Kategorien geordnet.
Im Folgenden finden Sie eine Übersicht zum

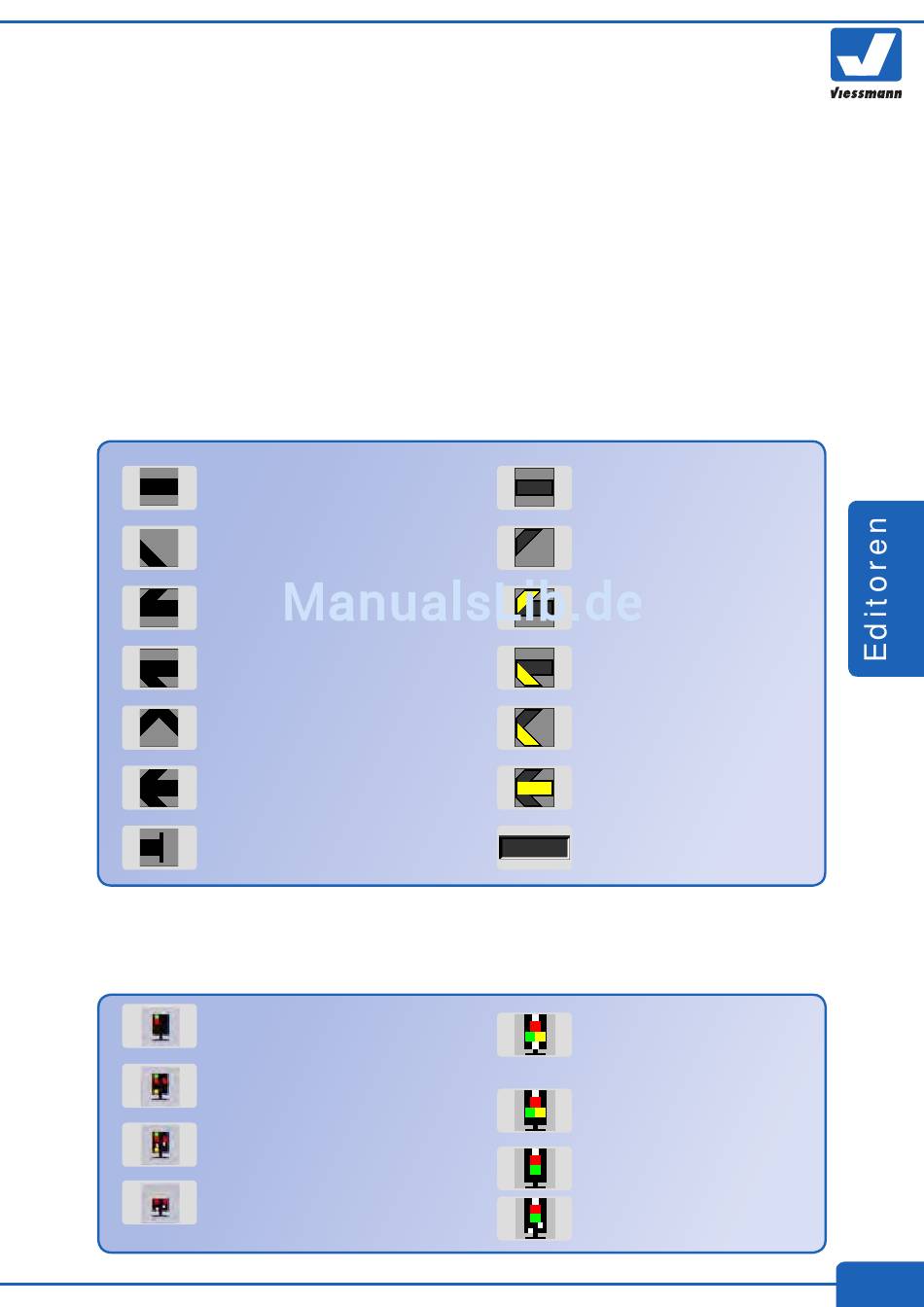

Gleissymbole
Gleise ohne Ausleuchtung:
Gerades Gleis
Gebogenes Gleis
Weiche Abzweig links
Weiche Abzweig rechts
Weiche Abzweig symmetrisch
Weiche Abzweig Dreiweg
Prellbock
Lichtsignale
Blocksignal (Hp0 und Hp1)
(z. B. Viessmann 4x11, 4x14)
Einfahrsignal (Hp0, Hp1, Hp2)
(z. B. Viessmann 4x12, 4x15)
Ausfahrsignal (Hp0, Hp1, Hp2, Sh1)
(z. B. Viessmann 4x13, 4x16)
Gleissperrsignal (Sh0 und Sh1)
(z. B. Viessmann 4x17, 4x18)
Commander Referenzhandbuch Version 1.2 vom 09.07.2012, Seite 99
Nachschlagen. Die meisten Feldtypen sind jedoch
selbsterklärend.
Zur Anlage von Doppelkreuzungsweichen beach-
ten Sie bitte den Tipp auf der folgenden Seite.
Gleise mit Ausleuchtung / Funktion:
Gerades Gleis
Gebogenes Gleis
Weiche Abzweig links
Weiche Abzweig rechts
Weiche Abzweig symmetrisch
Weiche Abzweig Dreiweg
Anzeigefeld für Zugnummer
Ausfahrsignal Bauart KS
(Ks0, Ks1, Ks2, Sh1
und 2 Zusatzanzeiger)
Einfahr- / Mehrbereichssignal
Bauart KS (Ks0, Ks1, Ks2 und
Zusatzanzeiger)
Blocksignal Bauart KS (Ks0,
Ks1 und Zusatzanzeiger)
Ausfahrsignal Bauart KS (Ks0,
Ks1, Sh1 und Zusatzanzeiger)
