DE
16 - Schließen Sie die 4 Kabel an die 4-polige
11-V-Verteilerdose
an
(siehe
Schaltplan)
schieben Sie dann die Dose und die zusätzlichen
Kabel in den Basebar.
Bringen Sie die Abdeckung (14) an und ziehen Sie
sie mit 3 Nm fest.

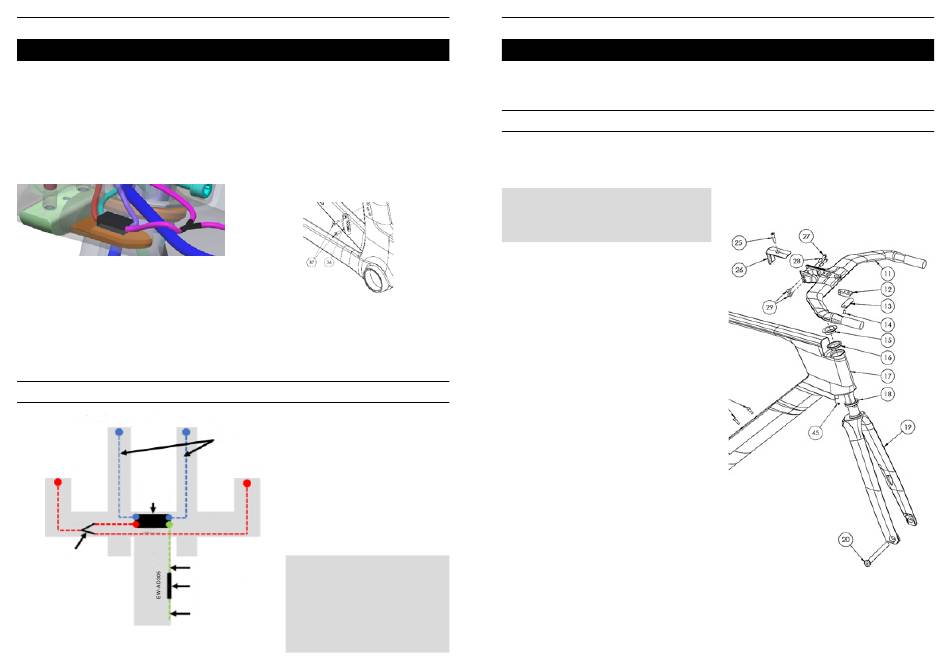

VERKABELUNGSDIAGRAMM
Extension links
Extension rechts
Schalthebel links
4-Wege 11s
Verteilerdose
EW-JC130
SM-JC41
Rahmen
11s Doppel-Y-
Kabelbaum
500mm 11s E-Tube
Verteilerdose 11s/12s
17 - Montieren Sie den Umwerfersockel (36)
und
und ziehen Sie die Schrauben (37) mit einem
Drehmoment von 3 Nm an. Wenn Sie den
Umwerfersockel aus- und wieder einbauen, tragen
Sie auf jede Schraube einen Tropfen mittelfeste
Schraubensicherung (z. B. LOCTITE 243™) auf.
Prüfen Sie auch, ob der Umwerfersockel korrekt mit
3Nm angezogen ist.
18 - Schließen Sie Ihre Schalthebel an und verlegen
Sie die Gruppe gemäß den Anweisungen von
Shimano.
19 - Vervollständigen Sie die Montage des
Steuersatzes (siehe Steuersatzmontage).
1000mm
11s E-Tube
Schalthebel rechts
Basebar
HINWEIS : Das verlegen der Kabel
beim
796
Monoblade
einen 12s-Kabelbaum sowie einen
11s-Kabelbaum im Basebar. Es ist
12s E-Rohr
daher unerlässlich, Verteilerdosen zu
verwenden, um die korrekte Funktion
der Gruppe zu gewährleisten.
Montage
des
Steuersatz
Sitzposition:
HINWEIS : Für die komplette Montage Ihres
LOOK-Steuersatzes
dringend, sich an Ihren autorisierten Fachhändler
zu wenden.
1 - Fetten Sie den oberen Lagersitz Ihres Rahmens
und setzen Sie ein Lager (16) ein.
2 - Fetten Sie den unteren Lagersitz Ihres Rahmens
und Ihrer Gabel und setzen Sie ein Lager (18) ein.
Achten Sie darauf, dass die äußere Abschrägung
zur Innenseite des Steuerrohrs zeigt, und schieben
Sie dann die Gabel in den Rahmen.
3 - Fetten Sie die Druckschale (15) und schieben
Sie sie auf den Gabelschaft (19), bis sie das obere
Lager erreicht (16).
4 - Entfetten Sie den Vorbau (11) und montieren
Sie ihn, indem Sie festen Druck ausüben, um die
Steifigkeit der Leitungen zu überwinden und sie so
zu biegen, dass sie der Führung im Vorbau folgen.
5 - Da der Expanderstopfen bereits in das Gabelrohr
eingeklebt ist, muss er nicht mehr angezogen
werden.
6 - Bringen Sie die Abdeckung (26) an und ziehen
Sie die Schraube (25) mit maximal 2 Nm an.
7 - Überprüfen Sie, ob die Teile des Steuersatzes
erfordert
(11) perfekt ausgerichtet sind und ziehen Sie die
Schrauben (27) mit einem Drehmoment von 6 Nm
an. Tragen Sie bei der Demontage/Montage einen
Tropfen mittelfeste Schraubensicherung (z. B.
LOCTITE 243™) auf jede Schraube (27) auf.
MONTAGE DES STEUERSATZ
bei
bekannter
8 - Schließen Sie die Montage des Steuersatzes
ab, indem Sie das Spiel in der Lenkung beseitigen.
Ziehen Sie dazu die Schraube (25) an, bis kein Spiel
mehr vorhanden ist, ohne dabei ein Drehmoment
von 4 Nm zu überschreiten.
empfehlen
wir
Ihnen
DE
