ES

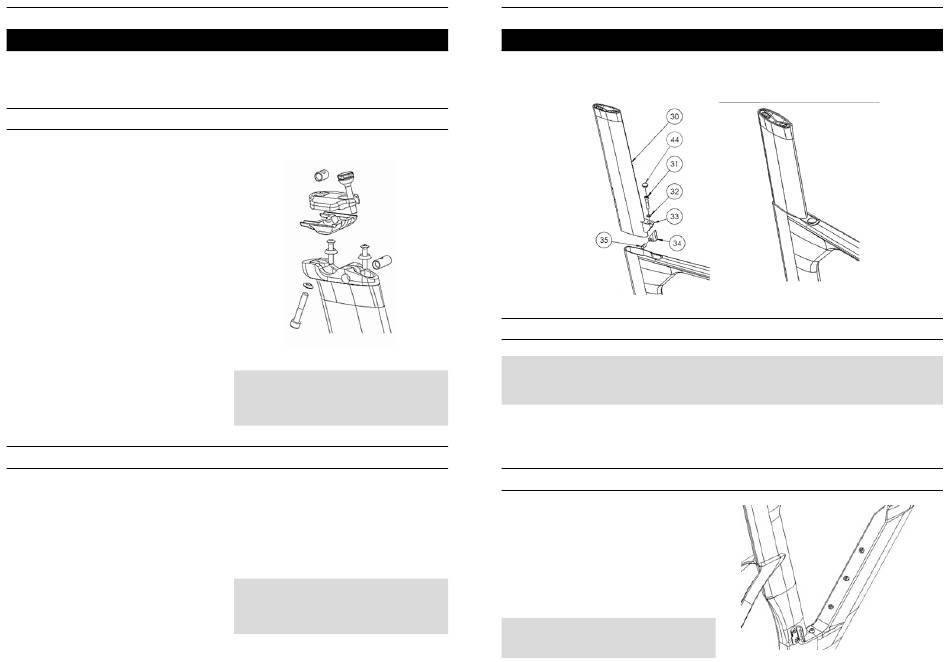

MONTAJE DE LA TIJA DE SILLÍN
1 - Coloque la cuna del sillín sobre la tija de sillín en
la posición mostrada.
2 - Introduzca las arandelas y apriete los tornillos
a 5 Nm.
3 - Coloque el sillín sobre su cuna inferior.
4 - Deslice la cuna superior desde el lateral.
5 - Coloque las dos tuercas
6 - Apriete los tornillos (34) con el sillín en la
inclinación deseada, coloque la arandela junto a
la cabeza del tornillo (30), y engrase y apriete el
tornillo (30) a 8 Nm.
MONTAJE DE LA ABRAZADERA DE LA TIJA DE SILLÍN
El cuadro incluye una abrazadera de la tija de sillín
especial que fija internamente la tija de sillín al
cuadro.
Pasos del montaje
1 - Desengrase el interior del tubo del sillín y la
superficie de contacto interna de la abrazadera de
sillín.
2 - Desengrase la tija de sillín y colóquela en el tubo
del sillín.
IMPORTANTE : Por favor respete la inserción
mínima de la tija de sillín en el cuadro, indicada
en la tija de sillín.
3 - Coloque la abrazadera interna de la tija de sillín.
4 - Engrase los tornillos (31) y apriételos a 7 Nm.
5 - Presione el embellecedor de la cabeza del
tornillo (44) contra el tornillo (31).
IMPORTANTE : por favor respete la inserción
mínima de la tija de sillín en el cuadro, indicada
en la tija de sillín.
MONTAJE DE LOS FRENOS
ATENCIÓN : Su bici está diseñada para un pinzas de freno de tipo FLAT MOUNT de 140/160 mm. El
grosso de la vaina en el punto de anclaje de la pinza trasera es de 25mm.
1 - Latiguillo conectado: guíe el latiguillo trasero por
la vaina y a continuación por el tubo diagonal y la
pipa de dirección.
PORTABIDONES
Su 796 Monoblade posee alojamientos para
portabidones y transportar una caja aerodinámica
Retire los tres tornillos M5 del tubo diagonal si desea
instalar un portabidón, o retire sólo el tornillo sobre
las bielas si quiere instalar la caja aerodinámica. Al
volver a montarlos, engráselos y apriételos a 4 Nm.
ATENCIÓN : Utilice sólo los tornillos facilitados
de serie.
2 - Recuerde colocar el tubo de gomaespuma de
510 mm alrededor del latiguillo trasero.
ES
