FR
INSTALLATION ROUTAGE
NOTE : Votre cadre 796 Monoblade est prévu
pour un montage en groupe électrique, il
est compatible avec la majorité des groupes
électriques à partir de 12 vitesses du marché.
Pour en savoir plus sur les compatibilités,
veuillez-vous adresser à votre revendeurs LOOK
le plus proche.
CONFIGURATION ÉLECTRIQUE Di2
1 - Poser votre cadre à plat sur une surface propre
afin de ne pas l'endommager.
NOTE: Vidéos tutoriels de montage disponibles
dans la rubrique ASSISTANCE sur lookcycle.fr

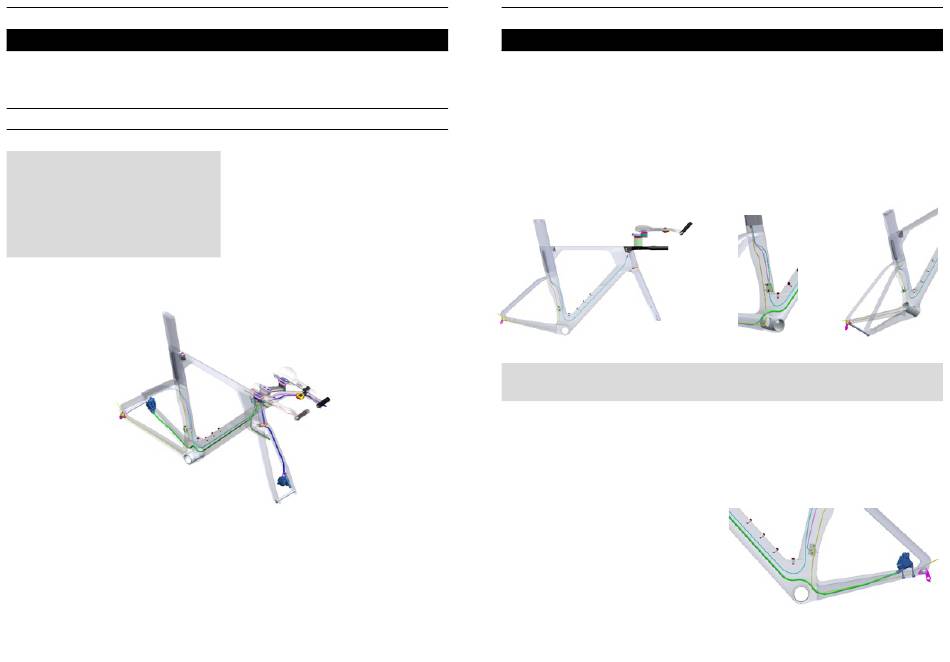

2 - Faites remonter le e-tube de dérailleur avant par le trou se situant sur le côté droit du tube de selle et
faites-le ressortir par le haut du tube de selle. (e-tube rose)
Faites également remonter le e-tube de dérailleur arrière par le trou situé sur la base droite (vers le dérailleur
arrière) puis continuer son chemin le long du tube de selle pour ressortir par le haut du tube de selle. (e-tube
jaune)
Passer le dernier e-tube depuis le haut du tube de selle, jusqu'à la douille de direction en passant par-
dessus le boîtier de pédalier.
CONSEILS : Pour réaliser cette opération, vous pouvez utiliser un aimant pour guider le e-tube .
3 - Placer la batterie dans la tige de selle et appairer
votre groupe électrique selon les préconisations
fabricant et avec l'adaptateur prévu à cet effet.
4 - Monter votre tige de selle en suivant les
instructions détaillées (cf : montage tige de selle)
Attention, si vous ne parvenez pas à insérer la
selle, il est possible que les e-tube bloquent le
montage. Sortez la selle et ajuster les e-tube avant
d'effectuer un nouvel essai.
5 - Pour continuer le montage du vélo, il vous faut
utiliser un pied d'atelier. Il est impératif de maintenir
le cadre par la tige de selle serrée au couple de
7Nm. Le cadre doit être nu dans un premier temps
afin de faciliter l'accès à la douille de direction et au
boitier de pédalier.
6 - Insérer la durite de frein arrière dans la base
gauche du cadre puis au-dessus du boitier de
pédalier en remontant dans le tube diagonal. La
durite doit alors ressortir par la partie supérieure de
la douille de direction. (Durite verte)
