look 796 Monoblade RS Bedienungsanleitung Seite 32

IT

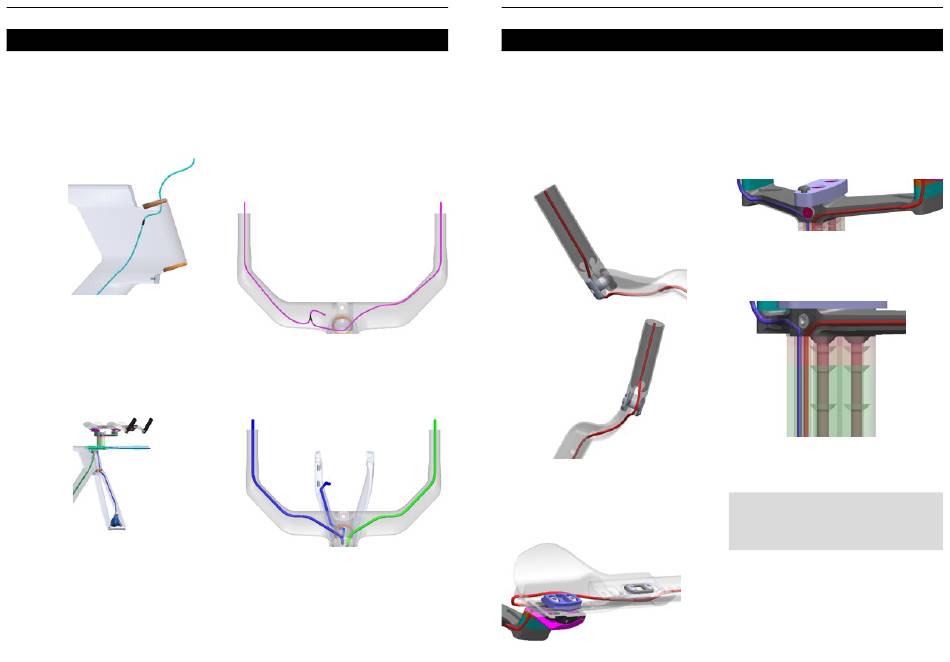

7 - Posizionare il convertitore 11s/12s sul tubo
elettronico proveniente dalla batteria e aggiungere
un tubo elettronico da 500 mm. (Se non si è sicuri
delle lunghezze, consultare lo schema elettrico).
8 -Inserire i cuscinetti con i lati smussati rivolti verso
il telaio e montare l'anello di compressione (vedere
Montaggio della serie sterzo).
9 - Inserire il tubo del freno anteriore attraverso il
piedino sinistro della forcella e farlo uscire dalla
parte superiore del tubo di sterzo (tubo blu scuro).
10 - Far scorrere un tubo di foam da 510 mm, già
preparato, sul tubo del freno posteriore.
11 - Far passare il tubo del freno posteriore attraverso
il tubo della forcella. Lasciare il convertitore 11/12
nel tubo obliquo. Far passare l'e-tube intorno al
tubo della forcella e risalire attraverso l'anello di
compressione.
12 - Inserire il cablaggio a doppia Y nel manubrio,
assicurandosi che la lunghezza maggiore si trovi
sul lato dell'impugnatura destra e la lunghezza
minore sul lato dell'impugnatura sinistra. Spingere
il connettore attraverso l'apertura situata sotto il
basebar (in caso di dubbio, consultare lo schema
di cablaggio).
13 - Spingere i tubi dei freni attraverso il basebar
prima di posizionare il basebar sul tubo della
forcella.
14 - Installare gli accessori del riser e le prolunghe
(vedere Montaggio delle estensioni).
15.1 - Inserire l'e-tube attraverso la parte superiore
dell'impugnatura della prolunga e lungo il lato
inferiore della prolunga fino al foro (è possibile
utilizzare un pezzo di nastro adesivo per fissare i
cavi).
15.2 - Spingere l'e-tube fuori dalla cavità del
poggiagomito e attraverso il foro circolare sul retro
della prolunga.
15.3 - Posizionare l'e-tube nel V (6) che sostiene le
prolunghe e aggiungere la copertura solo dopo aver
fatto passare entrambe le prolunghe.
15.4 - Inserire l'e-tube nei riser della staffa di
prolunga e spingerlo fuori attraverso l'apertura sotto
la barra di base.
15.5 - Ripetere la procedura per la seconda
prolunga.
NOTA : Utilizzare due tubi elettronici da 1000 m
(vedere lo schema di cablaggio).
IT
