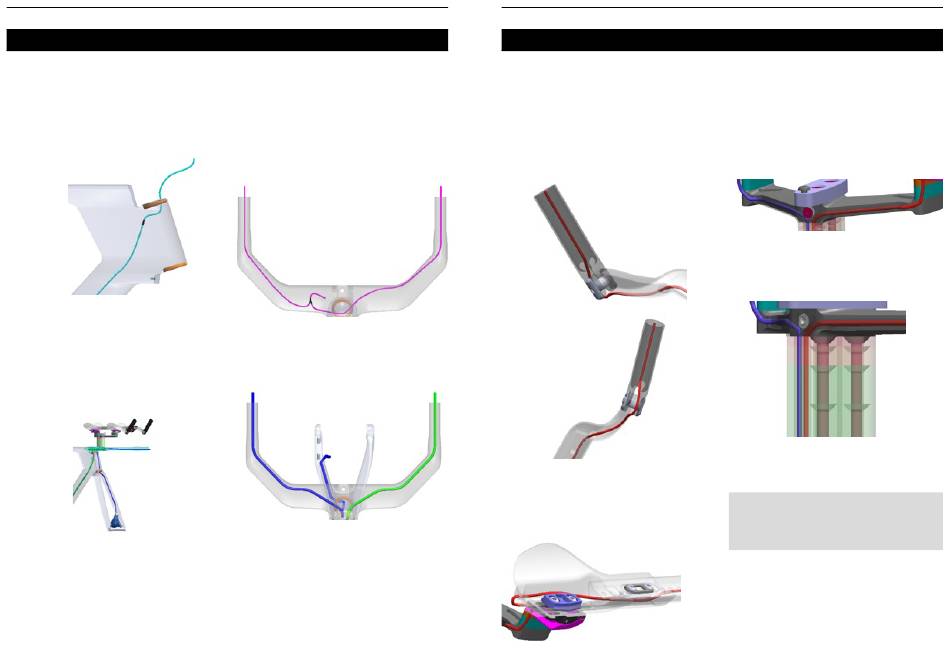

7 - Setzen Sie den 11s/12s-Wandler auf das von
der Batterie kommende Kabel und fügen Sie ein
500-mm-Kabel hinzu. (Wenn Sie sich über die
Längen unsicher sind, sehen Sie sich bitte den
Schaltplan an).
8 - Setzen Sie die Lager mit den abgeschrägten
Seiten zum Rahmen hin ein und montieren Sie den
Kompressionsring (siehe Steuersatzmontage).
9 - Führen Sie den vorderen Bremsschlauch durch
das linke Gabelbein und führen Sie ihn durch
das obere Ende des Steuerrohrs (dunkelblauer
Schlauch).
10 - Schieben Sie einen vorbereiteten 510-mm-
Schaumstoffschlauch auf den
Bremsschlauch.
11 - Führen Sie den hinteren Bremsschlauch
durch das Gabelschaftrohr. Lassen Sie den
11/12s-Konverter im Unterrohr. Führen Sie den
E-Schlauch um den Gabelschaft und durch den
Kompressionsring nach oben.
12 - Stecken Sie den Doppel-Y-Kabelbaum in
den Lenker, wobei sich die längste Länge auf der
rechten Griffseite und die kürzeste Länge auf der
linken Griffseite befinden muss. Schieben Sie den
Stecker durch die Öffnung unter dem Basebar (im
Zweifelsfall sehen Sie bitte im Schaltplan nach).
13 - Schieben Sie die Bremsschläuche durch den
Basebar, bevor Sie ihn auf den Gabelschaft setzen.
14 - Montieren Sie das Tragegurt-Zubehör und
hinteren
die Verlängerungsstangen (siehe Montage der
Verlängerungen).
15.1 - Führen Sie das Kabel durch die Oberseite
der Extension und an der Unterseite der Extension
entlang bis zum Loch (Sie können ein Stück
Klebeband zur Sicherung der Kabel verwenden).
15.2 - Schieben Sie das Kabel aus der Vertiefung
in der Armschale und durch das runde Loch auf der
Rückseite der Extension.
15.3 - Legen Sie das Kabel in das V (6), das die
Extensions trägt, und bringen Sie die Abdeckung
erst an, wenn Sie beide Extensions verlegt haben.
15.4 - Führen Sie das Kabel in die Spacer der
Extensions ein und schieben Sie es durch die
Öffnung unter dem Basebar heraus.
15.5 - Wiederholen Sie den Vorgang für die 2.
Extension.
HINWEIS : Utiliser 2 e-tube de 1000mm. (Cf :
schéma câblage)
