GUIADO DE CABLES
IMPORTANTE : su cuadro 796 Monoblade
está diseñado para grupos electrónicos y es
compatible con casi todos los modelos de gama
alta de 12 velocidades del mercado. Por favor
contacte con su tienda oficial LOOK para saber
más acerca de su compatibilidad.

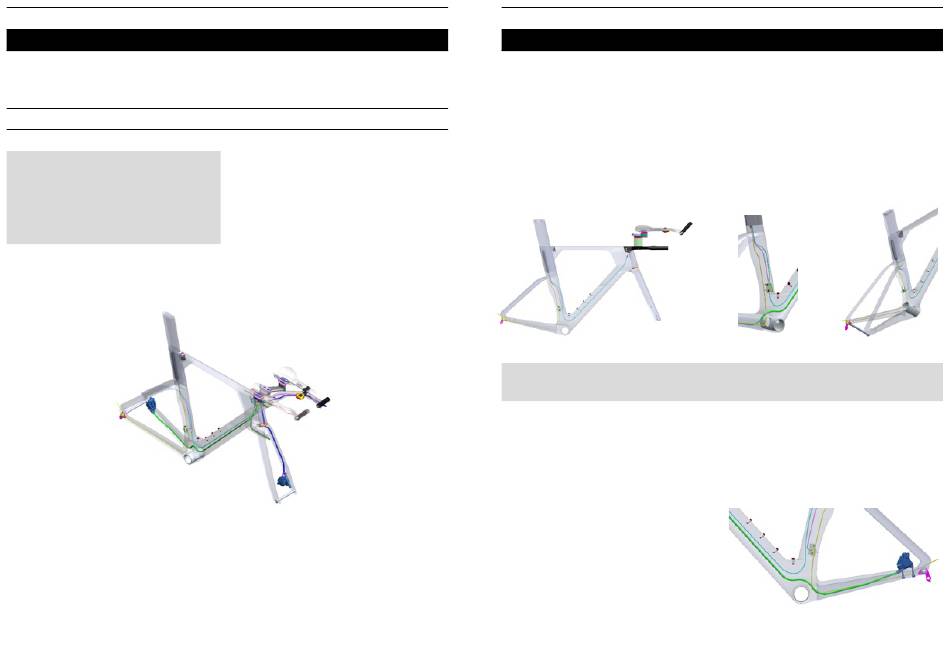

CABLEADO Di2:
1 - Coloque su cuadro sobre una superficie plana y
limpia para evitar dañarlo.
2 - Conduzca el cable electrónico del desviador hacia arriba por el orificio derecho del tubo vertical y
sáquelo por arriba (guía rosa).
Pase el cable electrónico del cambio por el orificio de la vaina derecha (junto al cambio), y súbalo por el
tubo vertical, extrayéndolo por arriba (guía amarilla).
Conduce el último cable electrónico desde la parte alta del tubo vertical hasta la pipa de dirección, por
encima de la caja de pedalier.
CONSEJO : Utilice un imán para ayudarle a guiar el cable electrónico.
3 - Conecte los cables electrónicos y coloque la
batería en la tija siguiendo las recomendaciones del
fabricante y el adaptador suministrado.
4 - Coloque la tija según las instrucciones (consulte
el montaje de la tija de sillín). Puede que no sea
capaz de introducir la tija si los cables electrónicos
estorban. Retire la tija y ajuste los cables electrónicos
antes de intentarlo de nuevo.
5 - Necesitará un potro de taller para montar la
bici. Es importante que sujete el cuadro por la tija
de sillín, apretándola a 7 Nm. El cuadro debe estar
desembalado para poder acceder fácilmente a la
dirección y al pedalier.
6 - Introduzca el latiguillo de freno trasero por la
vaina izquierda, después por encima de la caja de
pedalier y súbalo por el tubo diagonal. El latiguillo
debería salir por encima de la pipa de dirección
(guía verde).
