IT
ROUTING DEI CAVI
IMPORTANTE : Il telaio 796 Monoblade è
progettato per l'utilizzo di un gruppo elettronico
ed è compatibile con la maggior parte dei modelli
a 12 velocità e superiori presenti sul mercato.
Per maggiori informazioni sulla compatibilità,
contattare il rivenditore LOOK più vicino.

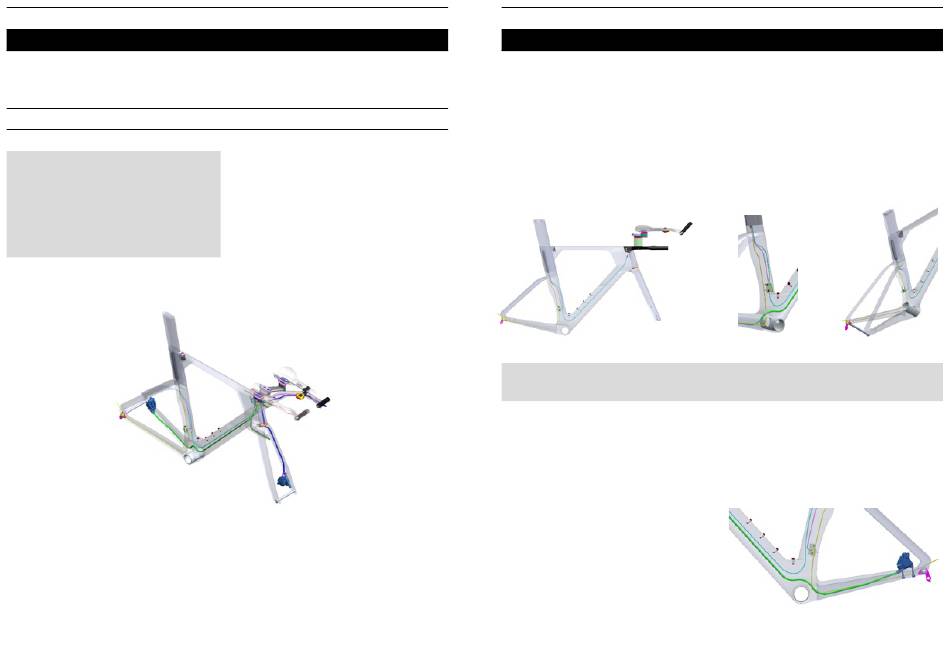

Di2 CABLE ROUTING
1 - Appoggiare il telaio su una superficie pulita per
evitare di danneggiarla.
NOTE: Vidéos tutoriels de montage disponibles
dans la rubrique ASSISTANCE sur lookcycle.fr
2 - Far passare l'e-tube del deragliatore anteriore attraverso il foro sul lato destro del tubo sella e farlo uscire
dall'alto (e-tube rosa).
Fate passare l'e-tube del deragliatore posteriore attraverso il foro nel fodero destro (accanto al deragliatore
posteriore) e risalite lungo il tubo sella, uscendo dalla parte superiore (e-tube giallo).
Fate passare l'ultimo tubo elettronico dalla parte superiore del tubo sella al tubo di sterzo, passando sopra
il movimento centrale.
SUGGERIMENTO : Suggerimento: utilizzare un magnete per facilitare il percorso dell'e-tube.
3 - Collegare i cavi e posizionare la batteria
nel reggisella secondo le raccomandazioni del
produttore, utilizzando l'adattatore fornito.
4 - Installare il reggisella seguendo le istruzioni
(vedere Montaggio del reggisella). Se non si riesce
a inserire il reggisella, i tubi elettronici potrebbero
essere d'intralcio. Rimuovere il reggisella e regolare
i tubi elettronici prima di riprovare.
5 - Per continuare ad assemblare la bicicletta è
necessario un cavalletto da officina. È importante
fissare il telaio al reggisella, serrando con una
coppia di 7Nm. Il telaio deve essere smontato per
consentire un facile accesso alla serie sterzo e al
movimento centrale.
6 - Inserire il tubo del freno posteriore nel fodero
sinistro, poi sul movimento centrale e sul tubo
obliquo. Il tubo deve quindi uscire dalla parte
superiore del tubo di sterzo (tubo verde).
IT
