Montage - look 695 Montageanleitung

PRESENTATION
En 2012, le 695 est équipé de butées de gaine amovibles
servant au montage du groupe Shimano DI2.

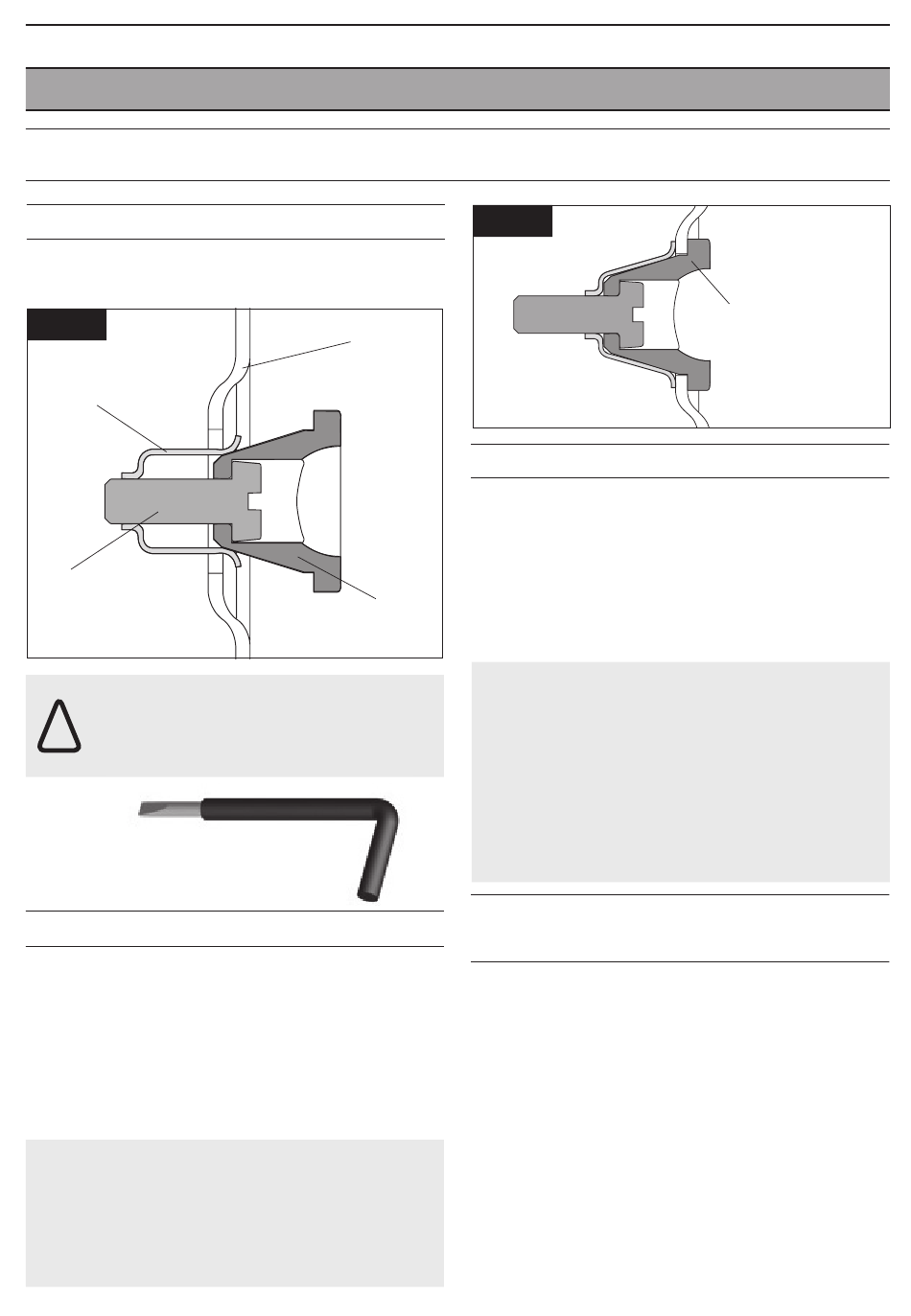

FIG. 1
Ressort de maintien
Vis de tension
Utilisez exclusivement l'outil de
montage / démontage prévu à cet
!
effet et livré avec le kit accastillage.
Outil montage/démontage

MONTAGE

1. S'assurer que la butée de gaine est en position
ouverte.
2. Positionner la butée dans son logement, contre
la paroi en composite du cadre (Fig1).
3. Serrer la vis de tension de 1Nm jusqu'au maintien
complet de la butée dans son logement (Fig. 2).
Attention ! Un serrage excessif de la vis de
tension peut conduire à la détérioration des
filets de la vis ou du ressort de maintien. Le
maintien de la butée ou son désengagement
peuvent s'en trouver affectés.
BUTÉE DE GAINE AMOVIBLE
Cadre
Corps de butée
de gaine
FIG. 2
DÉMONTAGE
Retirer la gaine éventuellement logée dans la butée de
gaine.
1. Desserrer la vis de tension jusqu'à désolidarisation
de la butée de gaine.
2. Extraire la butée. Si la butée oppose une résistance
au retrait, desserrer d'avantage la vis de tension.
Attention! L'embout de la vis de tension est
aplati de manière à éviter le désengagement du
ressort de maintien lors du desserrage. Veillez
à ne pas forcer lors du desserrage sous peine
de désengagement du ressort de tension et de
détérioration des filets de ce dernier ou de la
vis de tension. Le maintien de la butée ou son
désengagement peuvent s'en trouver affectés.
MONTAGE DU CABLE
DE FREIN ARRIERE
Le câble de frein arrière court sans gaine à
l'intérieur du tube horizontal.
1. Démonter la butée de gaine de frein arrière
(située à l'arrière du tube horizontal).
2. Poser la gaine de frein arrière dans le
logement de la butée de gaine située à l'avant du
tube horizontal.
3. Router le câble de frein de manière à le faire
sortir par le logement de la butée de gaine de frein
situé à l'arrière du tube horizontal.
4. Remonter la butée de gaine situé à l'arrière du
tube horizontal.
FR
Butée en position
dans son logement
3
